英飞凌2026年10月27日宣布，将在奥地利菲拉赫基地既有洁净室内推进300毫米氮化镓（GaN）功率半导体大规模制造，计划到2034年投资约11亿欧元，预计于2027年底前开始生产，并按市场需求逐步提升产量。对工业电源与功率电子行业，这项计划的意义是把已经验证过的大晶圆工艺推向持续供货；它能否形成制造优势，取决于每片晶圆上的芯片数量、合格率与稳定生产能力能否一起提高。投资与时间安排见英飞凌原始公告。
这次投资推进的是量产，前期工艺已经历验证
300毫米指晶圆直径，不能与芯片的纳米级制程节点混为一谈。功率器件的任务是控制和转换电能，晶圆变大首先改变的是制造组织：同一片基底上能够安排更多芯片，厂商再对其加工、测试和分割。器件的耐压、导通损耗与应用条件仍由具体技术和产品决定，基础概念可参见功率半导体的分类与作用。

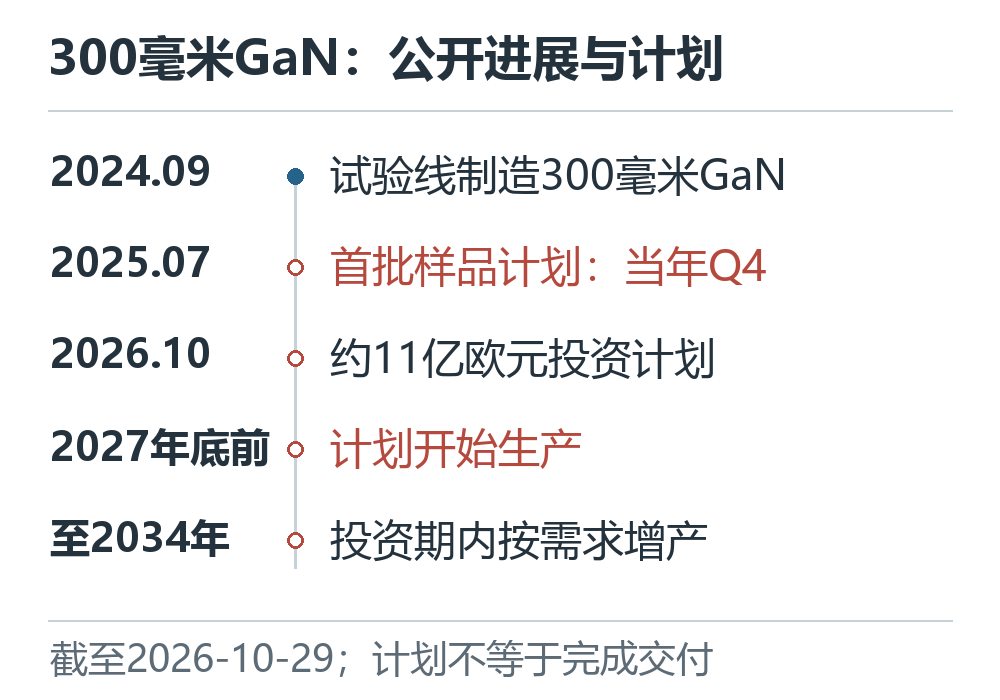

此次新闻应放在连续的技术进展中理解。英飞凌在2024年9月公告中确认，已在菲拉赫现有300毫米硅生产设施内的集成试验线上制造出300毫米GaN晶圆；2025年7月公告又提出当年第四季度提供首批客户样品的安排。2026年的新变化是明确大规模制造投资及投产目标，不能把早期试验成功写成今年才出现的技术突破，也不能把样品计划当作已经完成批量交付的证据。
2.3倍芯片数改变了什么成本关系

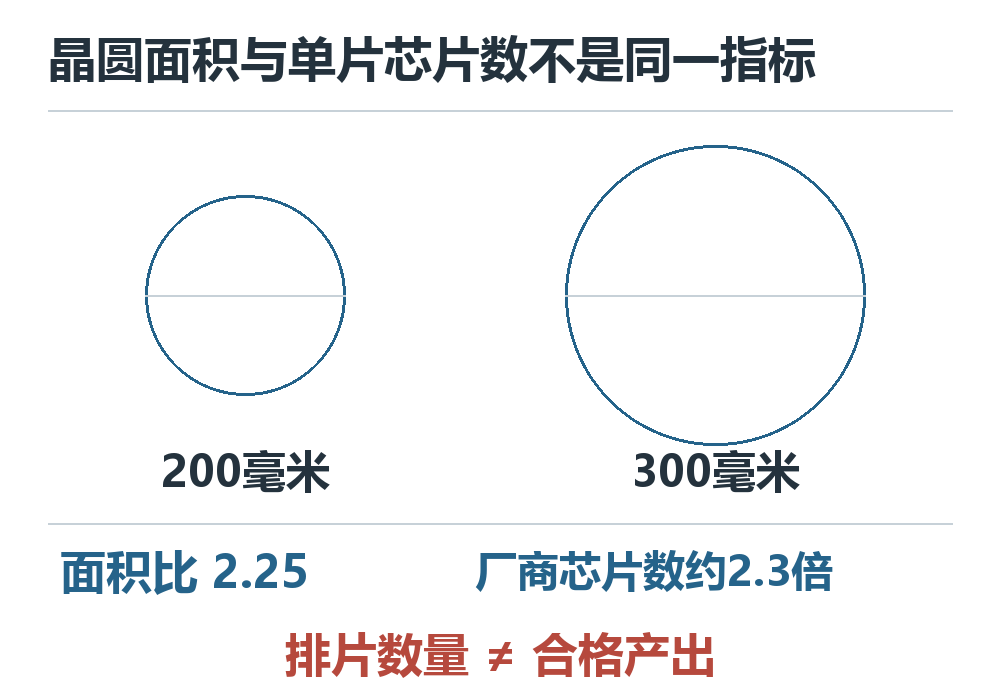

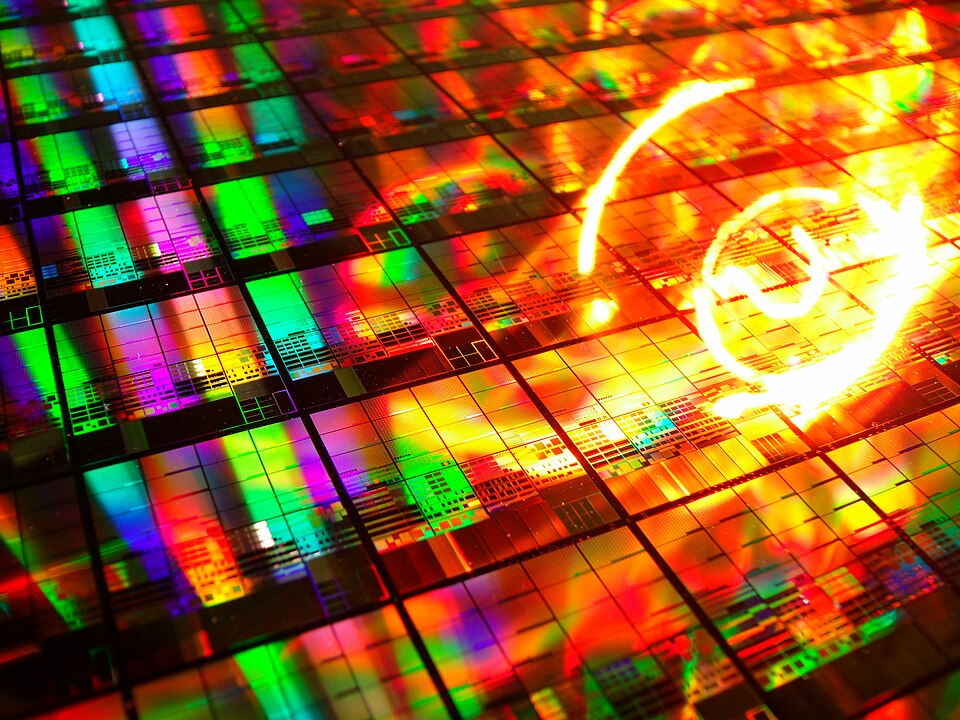

英飞凌表示，300毫米晶圆可容纳的芯片数量约为200毫米晶圆的2.3倍。这描述的是单片晶圆层面的数量优势。若只计算圆形面积，面积比为（300÷200）²＝2.25，即面积增加125%；实际排片还受芯片尺寸、划片间距和边缘区域影响，因此面积比与厂商所述芯片数量比不是完全相同的指标。
制造收益来自更多芯片共同分摊一片晶圆的加工投入，但分母必须是合格芯片。用简化关系表达，单颗合格裸芯片的制造成本约等于“该片晶圆的制造成本÷该片合格芯片数”。这里的裸芯片尚未计入后续封装、测试等成本。如果大晶圆上的工艺一致性不足，增加的芯片位置中有一部分不能通过测试，几何面积优势就不会等比例变成成本下降。
产量也有另一组变量：某一期间完成加工的晶圆数，乘以每片平均合格芯片数，才接近该期间的合格裸芯片产出。同样是300毫米工艺，设备投入、加工节拍、工艺稳定程度和实际排产不同，最终供给就不同。因此，2.3倍不能直接换算成工厂年产量增长2.3倍，更不能换算成客户采购价格下降的比例。
复用硅制造设施为何有助于扩大GaN生产
大晶圆生产还需要与之匹配的设备和工程经验。英飞凌2024年的技术披露指出，GaN制造可以利用现有300毫米硅制造设备，其试验线也已整合到既有硅生产环境中。此次投资使用现有洁净室并升级基础设施，与这一路径相衔接。
这使扩产不必从全部基础条件重新建设开始：既有厂务、设备平台和制造管理经验能够参与后续工程化。不过，“能够利用”并不等于所有设备、配方和工序可以原样通用。扩产的实际任务仍是让所采用的工艺在更多晶圆、更多批次上稳定重复，并完成相应技术与产品验证。这里的判断来自制造条件之间的关系，不能据此推算该项目已完成的设备复用比例或实际节省金额。
工业电源获得的是产品供给，不只是更多晶圆

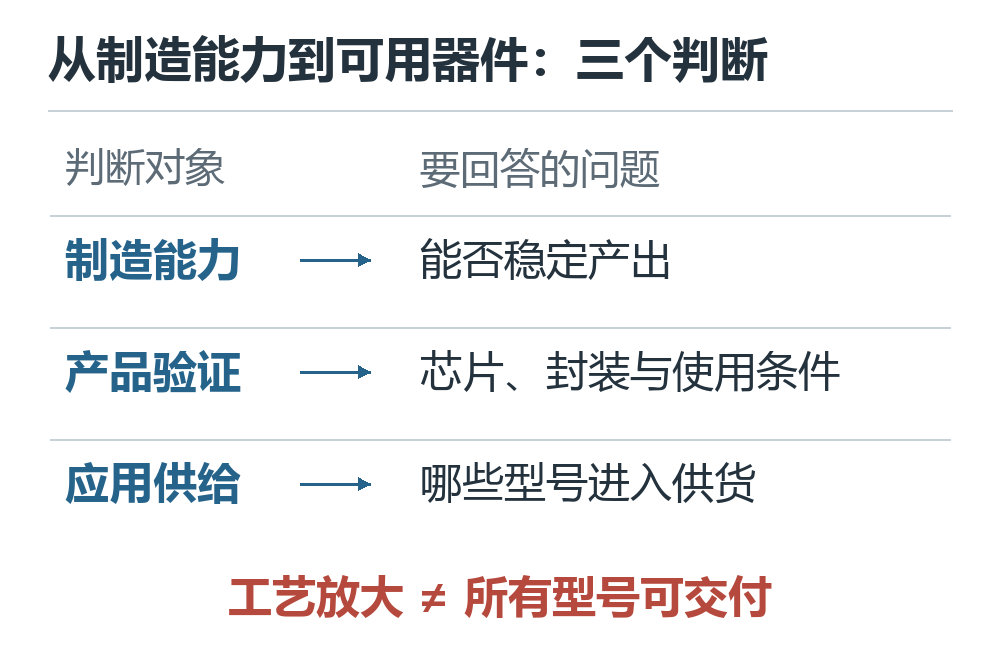

从晶圆厂到电源设备，中间还有产品验证。英飞凌公开的资格验证与可靠性流程覆盖晶圆技术、封装技术，以及最终芯片、封装和两者相互作用；产品发布后还要持续监测生产质量。这说明，工艺放大与某个型号完成验证是两个相关但不同的里程碑。
以工业电源中既有功率器件的制造工艺变更为例，电源厂关心的会是受影响型号、产品参数和验证资料是否变化，以及新的生产来源如何衔接。英飞凌的产品及工艺变更通知规则规定，可能影响产品形态、适配、功能、质量或可靠性的重大变更会通知相关客户。这是其一般管理机制，并非本次项目已发布了特定型号变更通知。
这项投资由此值得关注的进展是：量产线何时开始稳定产出、哪些产品完成验证并进入供货，以及扩产怎样与实际需求衔接。300毫米技术提供了扩大制造规模的基础；工业用户真正使用的，是在明确规格和使用条件下持续供应的合格器件。
