功率半导体是什么？二极管、MOSFET、IGBT的区别

功率半导体是用于控制和转换电能的半导体器件。电源把交流变成直流、变频器调节电机运行、充电设备向电池输送电能，都需要它们参与。二极管、MOSFET和IGBT是其中常见的器件：二极管主要利用方向性实现整流，MOSFET和IGBT则能接受栅极控制，接通或关断主电流。

功率半导体在设备中做什么

处理器决定“怎样运行”，功率电路负责把电能按需要送到负载。例如，电机控制器可以计算需要的输出，但电机绕组中的电流还要经过功率器件控制。这也是功率半导体与主要承担运算、存储任务的芯片在功能上的区别。三垦电气的功率半导体说明以电源转换和电机控制解释了这种分工。

“功率”不能只按封装大小判断。同样叫晶体管，用于弱信号处理和用于电能转换，对耐压、电流、损耗、散热的要求就不同。本文比较的是功率电路中的三类器件；实际产品还可能把多个器件组成模块，或把功率级与驱动、保护电路组合在一起。

理解它们时，可以依次问三个问题：谁决定它导通，导通时电能损失在哪里，关断后负载电流流向哪里。如果还不熟悉材料和器件的关系，可先阅读半导体的基本性质。

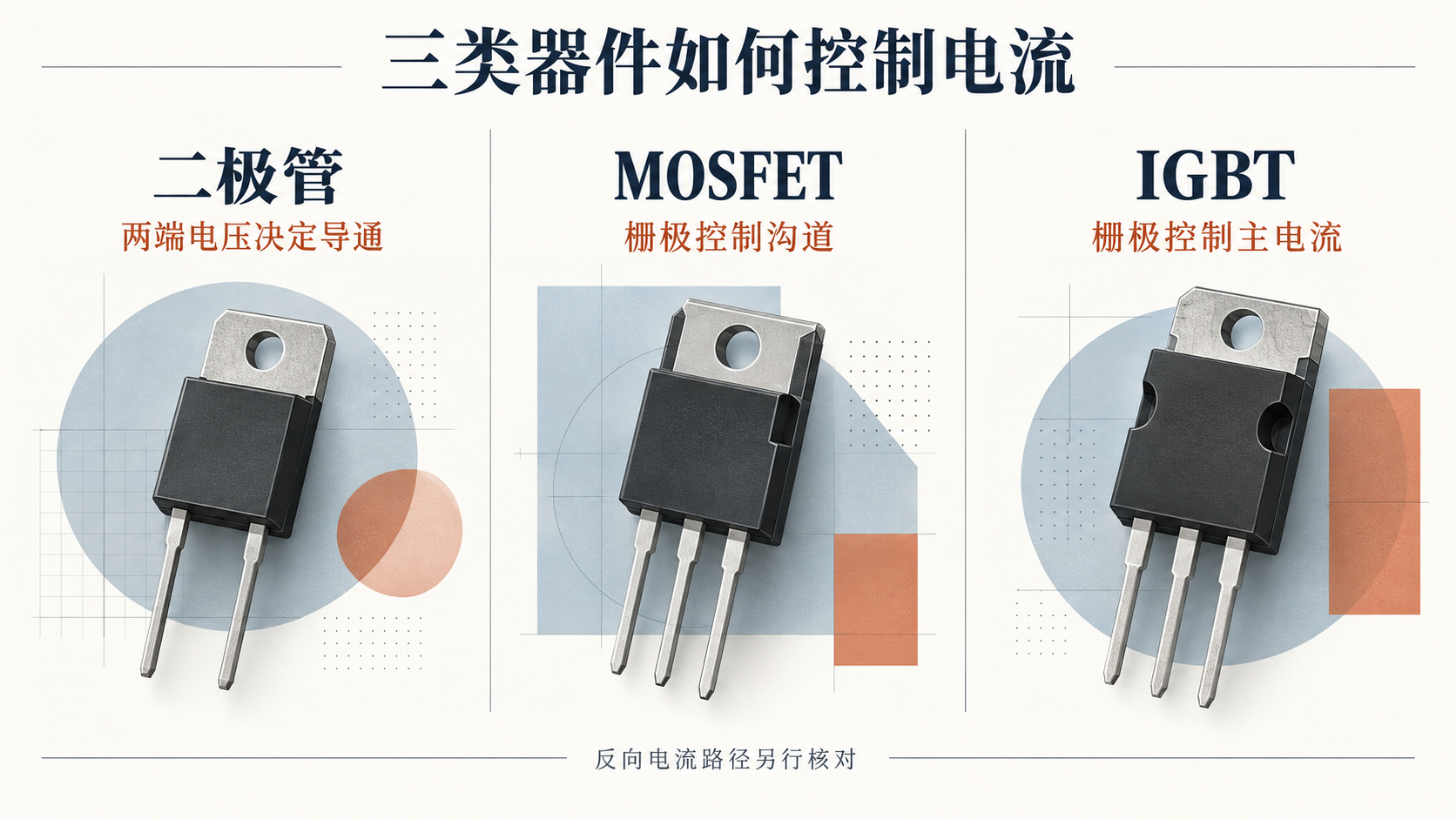

二极管、MOSFET和IGBT，区别首先在控制方式

三类功率器件的基本区别

比较项	功率二极管	功率MOSFET	IGBT
基本端子	阳极、阴极	栅极、漏极、源极	栅极、集电极、发射极
怎样控制导通	主要取决于两端电压和电路状态	栅源电压控制沟道	栅射电压控制主电流
导通损耗看什么	正向压降与电流	导通电阻与电流	集射导通压降与电流
常见任务	整流、续流、防反接等	电源变换、同步整流、电机驱动等	工业变频器、电机驱动等

表中的应用存在交集，不能据此划出固定的电压或功率分界。器件结构、额定值和具体电路共同决定适用性。罗姆的功率器件技术介绍分别说明了这些器件的功能及其在电源、电机系统中的应用。

二极管：用方向性完成整流

普通功率二极管没有独立栅极。当阳极相对阴极处于合适的正向偏置时，它能够承载正向电流；反向偏置时则在规定条件内阻断主要电流。由多个二极管构成的整流桥，可配合电容等元件把交流电变成直流电。二极管内部也有不同结构，例如PN结和肖特基结，不能把所有二极管视为同一种产品。三垦电气的二极管基础教程给出了相应结构和整流示例。

“反向截止”不等于反向电流绝对为零。实际二极管存在反向漏电；部分类型由正向导通转入反向阻断时，还要考虑反向恢复过程。它们会影响损耗和电路波形，因此选二极管不能只看正向电流。相关参数见二极管电气特性说明。

MOSFET与IGBT：都由栅极控制，导电机制不同

MOSFET全称为金属氧化物半导体场效应晶体管，IGBT为绝缘栅双极型晶体管。两者都有绝缘栅，但常规功率MOSFET主要依靠多数载流子导电，IGBT则利用少数载流子注入改善导通性能。这使IGBT在适合的高压、大电流工况中具有应用价值，同时也带来关断时清除存储电荷的负担，表现为拖尾电流。东芝对两类器件的比较解释了这一取舍。

因此，讨论MOSFET与IGBT时，不能只问谁的导通损耗低。电路频繁开关，切换过程中的能量损失也会累积；电流、温度和工作频率改变后，原来的比较结论可能随之改变。应比较具体器件在目标工况下的总损耗，而不是用器件名称直接排优劣。

能关断主电流，不代表能阻断所有方向的电流

常规硅功率MOSFET内部有体二极管。即使栅极把沟道关断，反向电流仍可能通过这条路径。东芝在电池保护电路为何使用两个MOSFET的说明中，正是用这个现象解释单个MOSFET不能实现所需的双向关断。因此，采购或替换时，“带开关功能”与“能双向阻断”是两个不同要求。

电机、线圈等感性负载中的电流也不能在开关关断时任意突变，电路需要安排续流或换流路径。在常见IGBT逆变桥中，这通常由反并联的续流二极管承担；二极管可以与IGBT共同封装，RC-IGBT则把相关功能集成在同一芯片中。东芝的RC-IGBT说明展示了这几种概念之间的关系。不能把“普通IGBT不自带MOSFET式体二极管”误读成“所有IGBT产品都没有反向电流通路”。

从设备需求看选型，至少要对齐这些条件

对于设备企业，与供应商讨论功率器件时，先给出直流母线及其波动、负载电流和持续时间、开关频率、冷却条件，以及电流是否需要反向流动。这些条件比“想换成更先进的器件”更能帮助缩小候选范围。

• 看耐压，也看实际应力。额定耐压对应器件边界，电路中的波动和开关尖峰还要纳入设计校核，不能把额定值直接当作长期工作目标。
• 看电流，也看温度。封装、板级散热和环境会限制实际承载能力；比较持续电流与脉冲电流时，应保留各自条件。体二极管导通同样会发热，东芝的反向使用说明要求同时核对电流额定值和温升。
• 看导通损耗，也看切换和驱动。栅极绝缘不表示开关过程完全不需要驱动能量。以MOSFET为例，驱动电路需要对栅极电荷充放电，数据表中的栅极电荷及其测试条件值得一并核对。可参照东芝对栅极电荷的定义。
• 核对器件结构和封装内容。同样称为IGBT模块，有无续流二极管、驱动与保护功能，应以内部电路图和数据表为准。

Si、SiC和GaN是材料名称，不能与三类器件直接并列

二极管、MOSFET、IGBT回答的是“采用什么器件结构和控制方式”；硅Si、碳化硅SiC、氮化镓GaN回答的是“采用什么半导体材料”。例如，硅和碳化硅都可以制成功率MOSFET；碳化硅也可以制成肖特基二极管。因此，“换用SiC”之后，仍然要说明换的是哪种器件、对应哪项电路需求。

理解功率半导体，最终要把材料、器件和电路三个层次连起来：材料提供物性基础，器件实现整流或受控开关，电路再把这些能力组织成所需的电能转换。判断替换方案是否合适，要回到同一负载、同一冷却条件下的效率、温升和运行表现。
