芯片是怎么制造的？从晶圆到封装测试的完整流程

芯片制造，是在晶圆上反复形成材料层、转移图形、加工器件和互连，再通过测试、切割与封装，把电路变成可以连接到外部系统的产品。光刻是其中重要的图形转移环节，但一次曝光不会直接得到一颗完整芯片；器件结构和金属连接需要多种工艺配合完成。

下面以常见硅基集成电路为对象，按晶圆准备到封装测试说明主要流程。不同器件和封装方案会调整步骤与顺序，尤其是晶圆级封装、多裸片组合及堆叠产品，不能照搬单芯片封装的路线。

如果还不熟悉这些名称，可以先了解集成电路、芯片与半导体的关系，再沿制造流程看材料、电路和产品形态怎样衔接。

先看全流程：每个阶段把什么交给下一步

制造开始前，需要完成与工艺相匹配的电路设计、验证和版图准备，并形成相应制造数据。进入实体制造后，可用下表理解主要阶段的输入与输出。

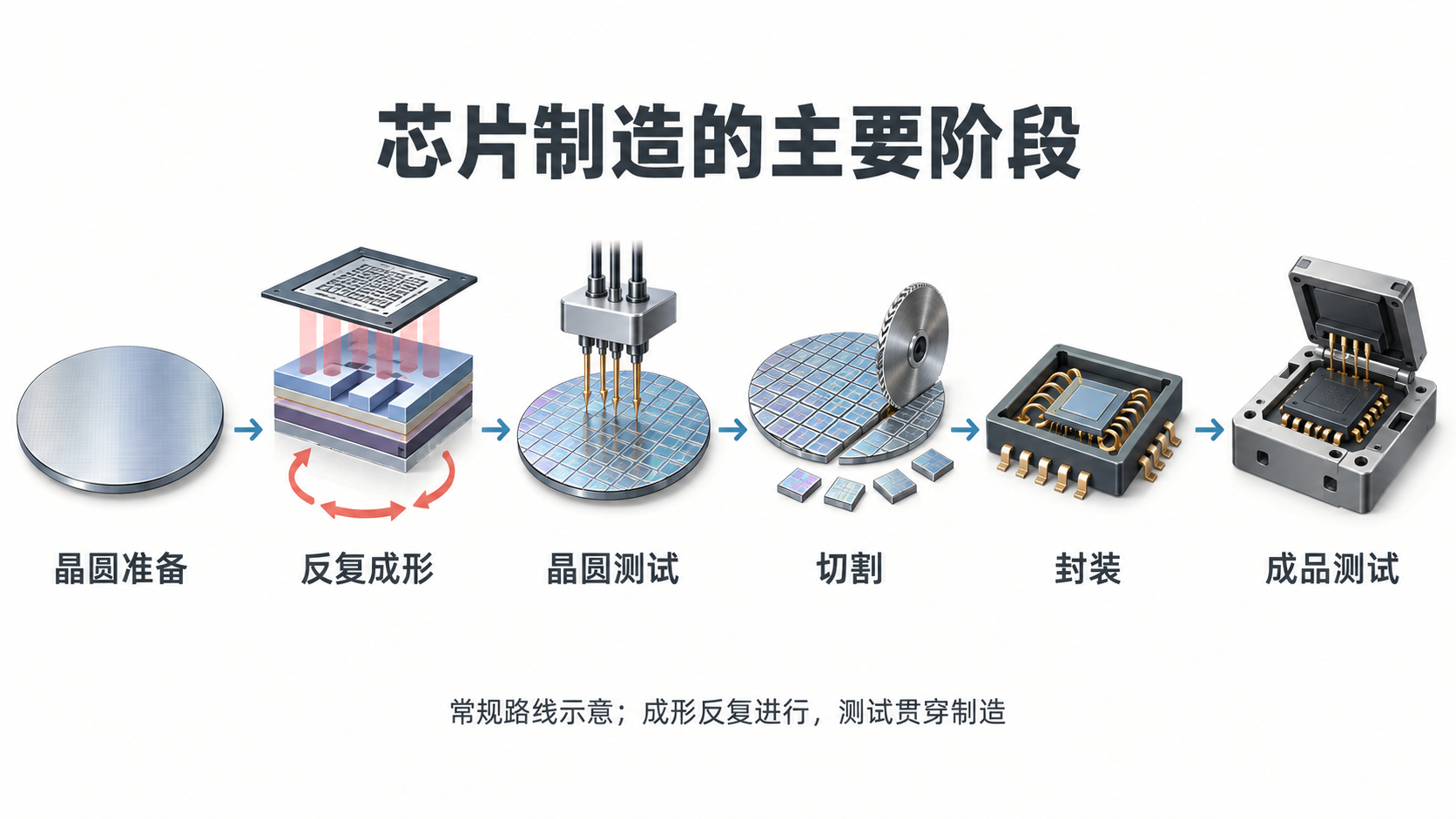

常规单芯片封装路线的主要阶段

阶段	主要工作	交给下一阶段的对象
晶圆准备	制备并检查符合要求的硅晶圆	可进入器件加工的基底
反复成形	通过多轮材料、图形和结构加工形成器件及互连	包含多个电路单元的加工后晶圆
晶圆测试	按测试程序检查各裸片单元并记录结果	带有测试及筛选信息的晶圆
切割	沿设计的切割区域分离芯片单元	独立裸片及相应追溯信息
封装	完成固定、互连、保护及相应热管理结构	可与外部电路连接的封装器件
成品测试	验证封装后的电气功能、性能与相应质量要求	按规格判定、分类的交付产品

这是一条便于理解的主线，不表示测试只在表中的两个位置发生，也不表示“反复成形”只做一遍。过程中的测量和缺陷检查帮助判断加工是否偏离要求；先进封装还可能在晶圆切割之前完成部分封装工序。

第一步：晶圆是加工起点，不是已经做好的电路

常见硅晶圆由高纯多晶硅经过单晶生长，再经过切片、研磨、表面处理、抛光和清洗检查制成。SUMCO 的硅晶圆制造流程将单晶生长与晶圆加工分别说明。这个阶段提供的是适合后续加工的材料和表面条件，不是把电路“切出来”。

同一片晶圆上可以排布多个芯片单元。后续加工要在这些位置形成相应结构，因此晶圆的平整、洁净和材料特性都与加工结果有关。设计端提供的版图则规定了所需图形，不同层的图形要在后续工序中正确对应。

晶圆材料生产和晶圆上的器件制造，是两个不同环节；同样，芯片设计、晶圆制造与封装测试可以由不同企业分工，也可能由同一企业覆盖多个环节。不能仅凭企业被称为“芯片公司”，就判断它拥有全部制造能力。

第二步：器件和互连由多种工艺反复配合形成

晶圆进入制造厂后，会按特定工艺路线反复经过多个设备。不同产品的结构和流程不同，但理解各类工艺“改变了什么”，比背一个固定的六步口诀更准确。

增加材料：为结构准备需要的薄膜

沉积工艺在表面增加所需材料，形成导电层、绝缘层或其他功能层。后续加工会选择性地保留、去除或改变这些材料。Lam Research 的沉积工艺入门说明了材料层在反复加工中的作用：沉积不是给完成的芯片涂一层保护膜，而是形成内部结构的基础工艺之一。

转移图形：涂胶、曝光和显影

光刻流程利用光刻胶对光的响应，把掩模所定义的图形转移到晶圆上的光刻胶中。曝光后还要经过相应处理和显影，形成用于后续加工的图形区域。ASML 的制造步骤说明介绍了光刻胶、掩模和曝光之间的关系。

这里得到的是加工图形，不是完整电路。它的作用类似于规定“哪些区域接下来要处理”，但具体留下怎样的材料和结构，还要由后续工序完成。

形成结构：刻蚀、材料改性及相应处理

刻蚀选择性地去除材料，把图形落实为相应的结构。它与显影不是同一个动作：显影处理光刻胶的图形，刻蚀则按工艺要求加工相应材料层。Lam Research 的工艺说明明确区分了沉积、刻蚀以及去胶和清洗。

器件制造还可能需要离子注入等工艺，调整特定区域的电学性质，并配合热处理等步骤。其作用和位置由器件结构及工艺路线决定，不能把所有层都写成相同顺序，也不能认为一次注入或一次刻蚀就完成整个晶体管。

建立连接：把器件组织成电路

晶体管等器件形成后，还需要接触结构和多层互连，让各部分按设计接通。互连制造同样涉及材料形成、图形化和去除等工艺；部分工序需要化学机械平坦化（CMP），去除多余材料并为下一层加工准备表面，这也是应用材料公司CMP工艺说明所解释的用途。不同金属层之间还通过连接结构传递信号或电源。

因此，晶圆制造中的“前道器件形成”和“后道互连形成”，仍然都可能发生在晶圆加工阶段。这里的互连后道，不应与供应链中常说的“后段封装测试”混为一谈。Lam Research 的工艺术语表分别解释了器件、局部连接和布线阶段。

第三步：先在晶圆上检查各芯片单元

晶圆加工完成后，常规路线会进行晶圆级电气测试，也称晶圆测试或 Wafer Sort。测试系统通过探针等连接方式向相应单元施加测试信号，读取响应，并按测试程序判断功能和参数是否符合要求。结果与晶圆上的位置对应，供后续筛选和分析使用。

这一步的价值，是在后续封装投入之前发现可检出的不合格单元，同时获得制造反馈。ASE 的测试服务说明明确区分晶圆形态下的测试与封装形态下的最终测试。两者检查的对象状态不同，不能互相替代。

晶圆测试通过，也不代表产品已经通过所有后续验证。封装会增加新的连接和结构，实际成品仍需按相应规格测试。测试覆盖哪些功能、采用什么条件，取决于产品与测试方案，不能把“测过”理解为已经检查了所有可能的故障。

第四步：切割成裸片，再完成封装和成品测试

在常规先切割后封装的路线中，加工后的晶圆沿预留区域分离为独立裸片。用于封装的裸片需要保持与此前测试结果的对应关系；后续装配不能只看外观决定是否合格。

封装阶段把裸片固定到相应承载结构，并建立内部电路与外部端子的连接，再完成必要的保护和热管理结构。连接可以采用引线键合、倒装等不同方案，封装结构也不都带金属顶盖。Intel 的装配与测试介绍以其产品路线说明了裸片固定、填充、散热结构和测试；这些步骤不能无条件套用到每一种 IC。

封装完成后，成品测试检查器件在相应条件下的功能和参数，按规格作出判定。部分产品还会安排老化筛选或系统层面的测试。是否采用这些项目、在什么阶段执行，要看产品要求；不是所有芯片都执行同一套高温、老化或整机验证流程。

测试结果还会参与分档、追溯和制造反馈。对需要了解供应链的人来说，应区分“晶圆已经加工完成”“裸片已测试”“封装已经完成”和“成品已通过规定测试”：它们代表不同的交付状态。

为什么先进封装不能照搬这条顺序

晶圆级封装会在晶圆形态下完成部分封装相关加工，因此“先切成裸片，再逐颗封装”不再是唯一顺序。Amkor 的WLCSP流程说明列出晶圆凸点加工、晶圆级最终测试和随后分离器件的路线，说明最终测试也可能发生在分离之前。

封装要求还可能带来减薄、再布线或凸点等加工。例如，Amkor 的TSV封装技术白皮书说明了通过减薄露出背面硅通孔，以及在晶圆形态下组合、处理后再切割的具体路线。这些是相应结构需要的工艺，位置和顺序应随路线确定，不能统一放到切割之后。

多裸片或堆叠方案还要考虑不同裸片的组合、互连和中间测试。例如，组合前确认各单元的状态，组合后再检查连接及整体功能，是不同的测试任务。具体检查点必须跟随实际产品路线，不能只在一张普通流程图上增加一个“先进封装”方框。

理解制造流程时，最有用的追问是：当前加工的是晶圆、裸片还是封装器件；这一步改变材料、图形、连接还是验证状态；进入下一阶段前依据什么判定合格。用这三个问题阅读设备资料和生产进度，能够避免把光刻、晶圆完工和芯片交付当成同一个节点。
