第三代半导体是什么？与第一、二代材料的区别

第三代半导体通常指以碳化硅（SiC）、氮化镓（GaN）为代表的宽禁带半导体材料及相关技术。它们为功率转换、射频和光电子器件提供了不同于传统硅材料的物性基础。“第三代”描述材料体系的拓展，不表示所有性能都高于第一、二代，也不是芯片制程中的“3纳米”。

如果要先区分材料与器件结构，可以结合功率半导体及二极管、MOSFET、IGBT的区别阅读。

三代半导体，主要在区分哪些材料

在常见产业表述中，第一代以硅、锗为代表，第二代以砷化镓、磷化铟为代表，第三代则常以碳化硅、氮化镓为代表。这里的“代”适合用来认识不同材料家族，不能直接作为某款芯片性能的评分。中国科学院半导体研究所刊载的研究员牛智川相关访谈列出了这三类代表性体系。

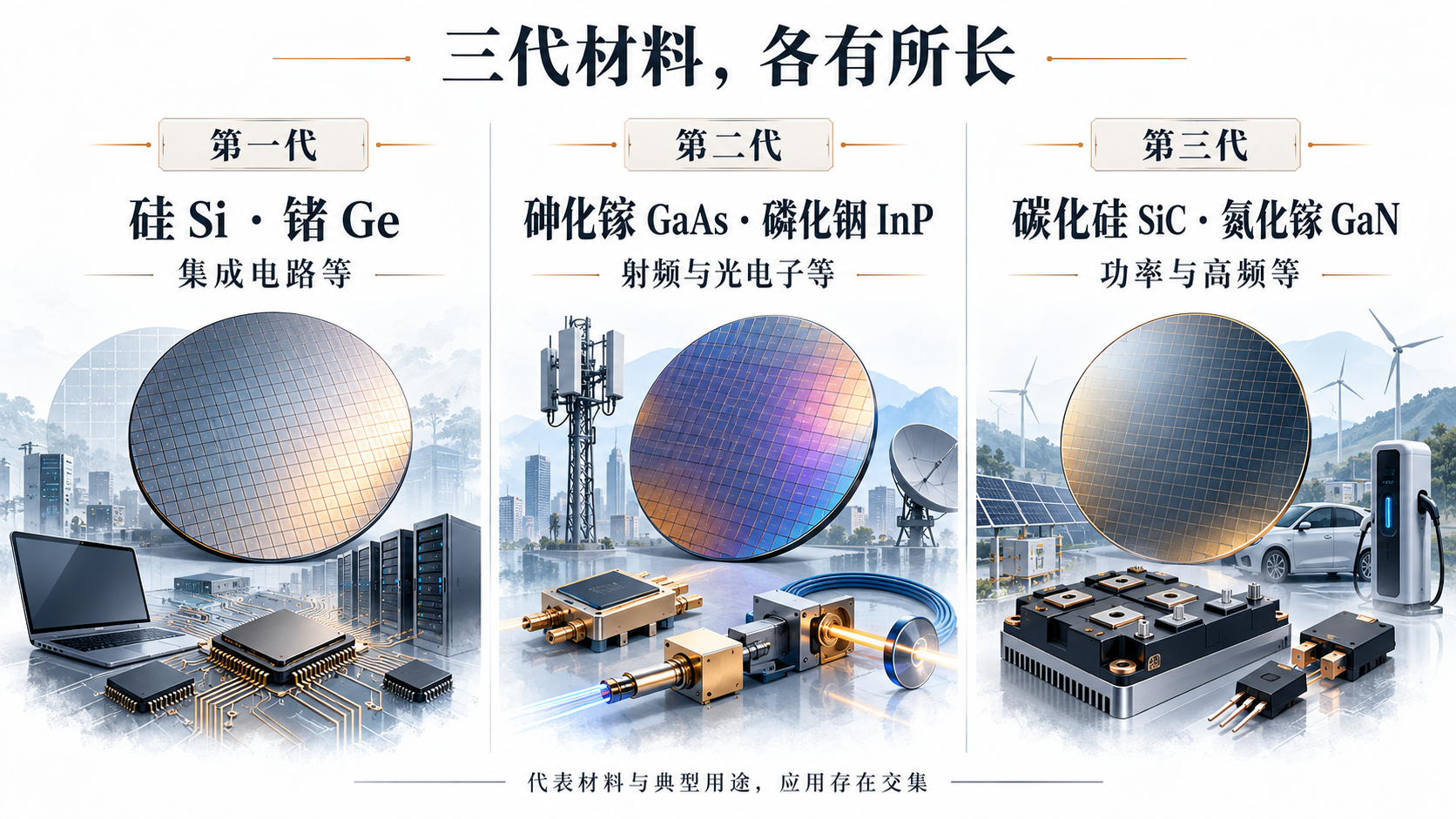

三代材料的代表与应用侧重

常见称呼	代表材料	理解应用时的重点
第一代	硅Si、锗Ge	其中硅支撑大量集成电路，也广泛用于功率器件；制造工艺和配套成熟
第二代	砷化镓GaAs、磷化铟InP	在射频、光通信、发光和探测等领域发挥作用，具体用途取决于材料与器件
第三代	碳化硅SiC、氮化镓GaN等	利用宽禁带及其他物性开展功率转换、高频或光电子应用，各材料的长处并不相同

这些领域并非互斥。《中国工程科学》刊载的《我国半导体硅片发展现状与展望》指出，不同代材料将并存，也可以通过在硅衬底上生长其他材料等方式结合使用。因此，第三代材料的发展与硅基技术继续演进，可以同时发生。

宽禁带，究竟带来什么变化

禁带宽度可以理解为电子从价带进入导带所需跨越的能量间隔。它是材料的物理属性，不是芯片尺寸，也不等于器件的额定耐压。以东芝列出的典型物性值为例，硅的禁带宽度约为1.12电子伏，4H-SiC约为3.26电子伏，GaN约为3.39电子伏；不同晶型的SiC数值也不相同。这里用数值说明差异，不把某个数值当成覆盖所有文献的统一分类门槛。参见东芝的宽禁带材料物性表。

对功率器件而言，一个重要关联是更高的临界击穿电场：在器件设计允许时，相同阻断电压可以由更薄的耐压层承担，为降低这部分电阻创造条件。三垦电气的SiC与GaN技术介绍说明了这一关系。材料优势由此进入电路设计，但最终损耗还受器件结构、芯片面积、工作电流、开关方式和温度影响。

另一点是，不应把“宽禁带”简化为“更容易导电”或“所有性能更强”。材料的载流子输运、热传导和光学性质是不同维度。例如，比较热导率时要看具体材料，比较开关损耗时又要落实到具体器件。单凭禁带宽度，推不出哪款电源体积更小或效率更高。

为什么第一、二代材料仍然重要

硅的价值包括成熟工艺与大规模集成能力

硅材料的重要性不只来自某一项物性。大尺寸晶体制备、纯度和缺陷控制、晶圆加工、器件制造等环节长期积累，形成了支撑大规模集成电路的制造体系。上述《中国工程科学》论文讨论了这些基础条件。把某个电源开关换成宽禁带器件，并不意味着处理器、存储器和控制芯片也应一起换成相同材料。

砷化镓、磷化铟服务于不同的信号与光学需求

有些器件的主要任务是放大高频信号，或实现光与电的转换，评价维度就不再只是承载多大电流。住友电工旗下材料企业的化合物半导体材料介绍列明，GaAs、InP晶圆和外延片用于激光、放大、受光及发光等元件。它们在相关领域的用途，不能用功率开关的选型逻辑简单否定。

因此，比较不同代材料，先要确定是在讨论计算、光通信、射频还是电能转换。把不同任务放进同一张“先进程度排行榜”，往往会掩盖真正的技术差异。

SiC与GaN的典型应用怎样理解

在电能转换中，SiC常见于功率二极管、MOSFET及模块。新能源汽车电驱、光伏逆变器和工业电源等场景，会评估它在效率、开关速度及系统体积方面的价值。美国能源部的SiC能源应用介绍以光伏直流电转换为电网交流电的逆变器为例，说明功率器件损耗与散热负担之间的联系。

在紧凑型电源中，GaN常采用高电子迁移率晶体管（HEMT）结构。这类器件利用异质结构形成的导电通道，服务于快速开关需求；提高工作频率又为缩小磁性元件提供设计空间。它不是把硅MOSFET中的材料名称换一下就能得到的相同器件。德州仪器的GaN器件结构简报区分了HEMT结构及不同开关实现方式。

GaN也并非只有电源用途，氮化物体系还是重要的光电子材料。美国能源部的宽禁带半导体资料将GaN与LED应用联系起来。阅读“氮化镓项目”介绍时，应先辨明它做的是功率开关、射频器件，还是光电子器件，不能把一个方向的能力直接搬到另一个方向。

从材料优势到设备收益，中间还有哪些环节

对于制造企业，第三代半导体的实际价值通常要在电源、电驱或其他明确单元中验证。材料只是起点，还要经过外延、器件制造、封装、驱动、保护和整机匹配。三垦的技术介绍也强调，充分利用新材料需要周边技术共同发展。

评估一项应用时，可以从下面三层展开：

1. 先说清器件。确认材料、结构和封装内容，例如SiC MOSFET、SiC肖特基二极管、GaN功率级，避免只比较“第三代”这个标签。
2. 再说清要改善的指标。是减少转换损耗、压缩体积，还是满足特定电压和工作频率？不同目标可能对应不同设计。
3. 最后比较完整方案。在相同负载和环境条件下，核对效率、温升、体积、器件与外围成本，以及产品验证和供货安排。

“第几代”帮助读者识别材料体系，真正决定应用价值的是这些材料被制成什么器件、放进什么电路，以及是否解决了具体设备的问题。对一个已有成熟方案的产品，值得改变的依据应是可验证的系统改进。
