碳化硅和氮化镓有什么区别？第三代半导体的性能与应用

碳化硅（SiC）和氮化镓（GaN）都是宽禁带半导体材料，但它们制成的功率器件，结构、导电方式、驱动和散热要求并不相同。在电能转换中，常见的比较对象是SiC MOSFET与GaN HEMT：前者常进入高压功率系统的候选方案，后者常被用于追求快速开关和紧凑体积的电源。两类应用存在交集，最终要比较同一电路任务下的具体器件。

理解这类材料的背景，可先看第三代半导体与第一、二代材料的区别。

先确定比较的是功率开关，而不是材料名称

SiC由硅和碳组成，GaN由镓和氮组成。宽禁带及较高的临界击穿电场，为功率器件设计提供了不同于硅的条件，但材料物性不能直接等同于成品的耐压、效率或工作温度。相关物性可参照东芝的材料参数表。

还要区分有源材料和衬底。看到“GaN-on-SiC”时，不能把它自动当作SiC MOSFET：它描述的是在SiC衬底上的GaN器件，器件的有源结构仍需另行确认。英飞凌的GaN衬底技术说明区分了这一层次。射频放大器与电源开关的工作目标也不同，不能把前者的射频指标直接用于后者选型。

下面集中比较电源、电驱中的常见SiC MOSFET与横向GaN HEMT。SiC肖特基二极管、GaN射频器件等其他产品，需要按各自任务另作比较。

SiC MOSFET与GaN HEMT的核心区别

同为功率开关，需要比较的共同维度

维度	常见SiC MOSFET	常见横向GaN HEMT	对选型的含义
结构与沟道	通常采用垂直功率结构，栅极控制MOS沟道	利用异质结构中的二维电子气通道，电流主要沿横向流动	不能假定两个相同封装或同名端子的器件可直接互换
反向导通	有体二极管，也可在适当驱动下利用沟道导通	HEMT本体没有PN体二极管，仍能通过沟道反向导通	分别核对死区内的导通压降和损耗
开关损耗	需要评价开关能量、输出电容及体二极管换流	需要评价开关能量、输出电容及反向沟道导通	不能只按导通电阻或单个材料参数排序
驱动与集成	按型号确定栅极工作范围、驱动能力和保护配置	增强型、级联及集成驱动产品的接口与要求不同	把驱动器、隔离及保护纳入完整方案
散热与温度	结合芯片损耗、封装热阻和冷却结构判断	同样需要结合芯片损耗、封装热阻和冷却结构判断	材料热导率不能替代整机温升验证

罗姆的SiC器件结构说明与德州仪器的GaN器件结构简报展示了上述结构差别。表中的“常见”很关键：同一种材料还会采用不同工艺、器件结构和封装，后续比较必须落实到型号。

反向电流是两类方案的重要差异

SiC MOSFET的体二极管是PN结，存在反向恢复过程。驱动使沟道导通时，反向电流又可以主要经沟道流动。这与直接使用SiC肖特基二极管是不同情况。罗姆的体二极管特性说明分别讨论了关断与开通时的电流路径，不能因为材料都是SiC就混用两类器件的结论。

横向GaN HEMT没有上述PN体二极管，但也不是“无法反向导电”。在相应电压条件下，其沟道可以承担反向电流，因此半桥死区期间仍可能产生导通损耗。英飞凌的GaN反向导通说明解释了这种第三象限工作方式。没有PN结的反向恢复电荷，不等于换流过程没有任何损耗。

快速开关的收益，要与电路和驱动一起看

提高开关频率，可以为减小变压器、电感等元件创造空间，但也会增加单位时间内的切换次数。若每次切换的损耗没有相应降低，温升可能反而上升。因此，评估紧凑型电源时，要同时看导通损耗、开关能量和目标频率，而不能只比较室温下的导通电阻。

对两类器件，硬开关与软开关条件也应分开。硬开关切换过程中，器件电压与电流存在重叠；软开关则利用电路条件，使特定切换时刻的电压或电流接近零。东芝的硬开关与软开关说明给出了这种区别。一个方案在某种拓扑下的优势，不一定能原样移到另一种拓扑。

驱动方面也不存在一套通用电压。GaN产品可能采用增强型HEMT、与硅器件组成的级联结构，或内部集成驱动；SiC产品同样应按实际数据表确定工作范围。即使都叫“栅极控制”，也要分别核对接口、开关速度设置和保护要求。

相同电压等级，也可能有两类候选方案

一个直观例子是650 V产品。英飞凌的650 V SiC MOSFET系列列出的应用包括服务器电源、储能、光伏逆变器、充电设备和UPS。德州仪器的LMG3522R030则是一款集成驱动、保护与温度报告功能的650 V GaN功率器件，其资料也列有服务器电源、光伏逆变器和工业电机驱动等用途。

这个例子说明的是应用重叠，不能据此判断两款产品性能相同。额定电压只是初步筛选条件，持续工作应力、开关瞬态、浪涌条件和厂家限定还需分别核对。把“低于某个电压一律GaN、高于某个功率一律SiC”当作通用规则，会漏掉器件和电路的变化。

对于高母线电压的电驱或能源转换系统，可以先从符合耐压和电流要求的SiC器件及模块开始评估；对于紧凑型高频电源，可以重点评估GaN的开关与集成优势。遇到两者都能满足基本额定条件的场景，再进入同工况比较，而不是根据材料名称提前决定结果。

材料耐高温，为什么仍然需要认真散热

材料能够支持的温度范围，与一款封装器件允许的结温是两个层次。罗姆在SiC技术问答中说明，封装树脂、焊料和连接材料等会限制产品温度能力。因此，不能拿材料高温特性替代数据表中的最高结温。

热量还要经过芯片、连接层、封装、导热界面和散热器，最后进入环境。同样的器件损耗，冷却路径不同，结温也可能不同。比较SiC与GaN时，应记录封装散热面、热阻的定义及冷却条件，再评价目标负载下的温升；不要把结到壳热阻与结到环境热阻直接混在一起。

封装也是实际选择的一部分。例如，上述英飞凌SiC系列和TI GaN产品都提供顶部散热相关方案。判断哪一个更适合现有设备，还要看散热器布置、电气绝缘和功率回路布局，不能仅看晶体材料的热导率。

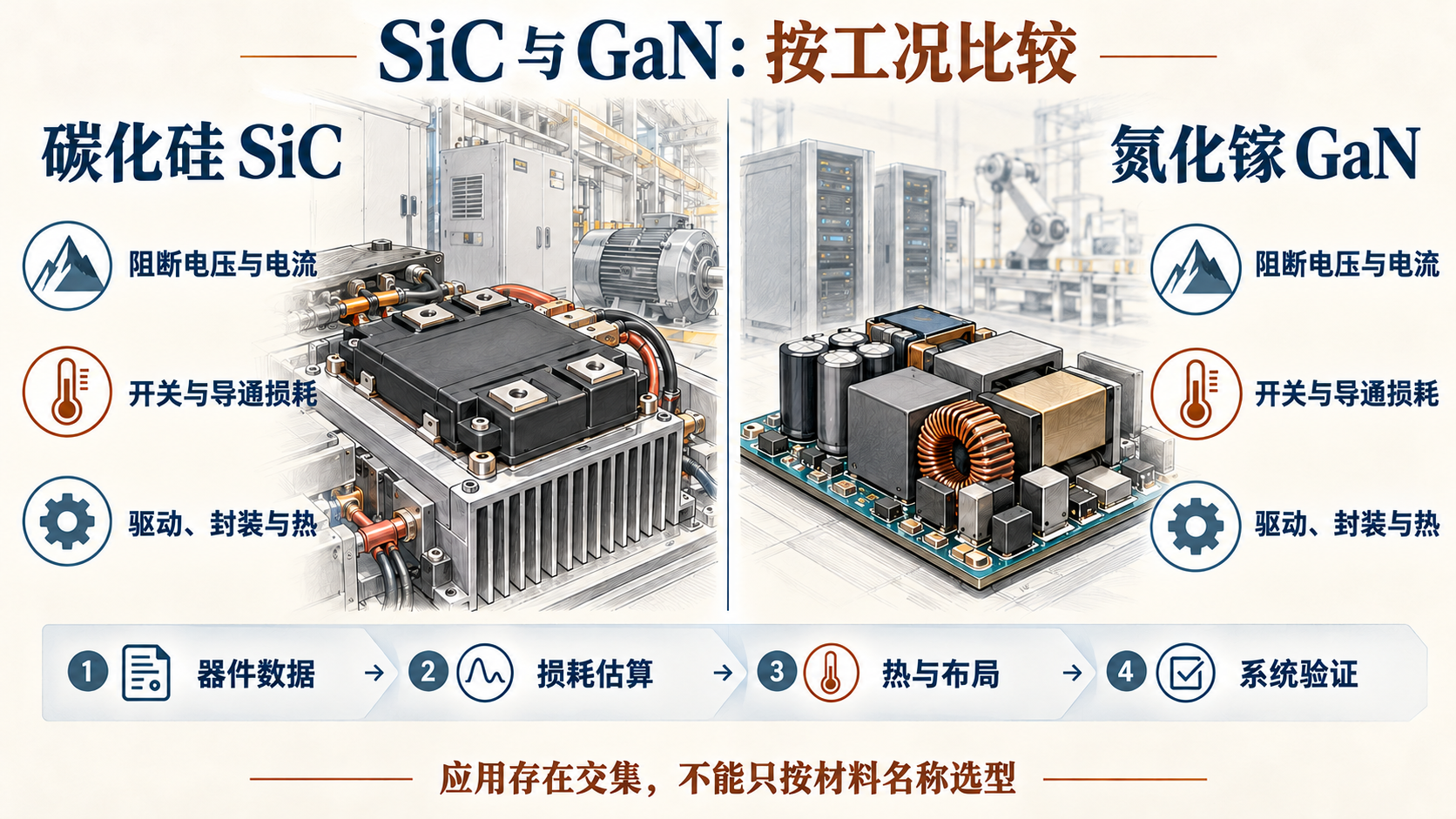

怎样做一次有意义的SiC与GaN比较

建议先固定应用任务，再允许两类器件采用各自合理的驱动与布局。强行使用相同栅极电压，未必公平，甚至可能不符合某类器件的要求。对设备企业，可以把验证工作整理为三步：

1. 固定外部条件。明确输入与输出电压范围、负载曲线、目标频率、环境温度和冷却约束。若两方案采用不同拓扑或频率，也应把这些差别记录下来。
2. 核对器件和外围。比较热态导通特性、目标工况下的开关损耗、反向路径、驱动保护及封装散热。数据表测试条件不同的数值，不直接换算成材料优势百分比。
3. 验证整机表现。在典型负载和高负载下检查效率、温升、波形与电磁兼容，同时核算磁性元件、驱动、保护和冷却成本。判断的是完整方案的价值。

例如，TI的LMG352xR030数据表分别规定了驱动、工作条件、热参数和布局要求。这说明器件标称参数只是比较的入口，电路实现才是这些能力能否兑现的关键。

对SiC和GaN，合理的结论通常是“某个方案在这组条件下更合适”。明确器件结构、反向导通和散热路径，再用同一设备目标评价结果，比给两种材料选出一个绝对赢家更有助于工程决策。
