PCBA 是 Printed Circuit Board Assembly 的缩写，在电子制造中通常指已经装配电子元件的印制电路板组件，也可以用于描述电路板装配过程。PCB 是印制电路板，主要承担元件支撑和电气互连；PCBA 在电路板上完成元件装联，进一步形成电源、控制、通信等电路功能。
日常沟通中的“电路板”可能指裸板，也可能指已经装好元件的板卡。区分 PCB 与 PCBA，关键是看讨论的是电路板本身，还是包含元件与焊接关系的装联组件；板卡后续是否已经完成程序烧录和功能验证，则是另一个需要说明的交付状态。
PCB与PCBA的差别，首先在于制造对象
PCB 由绝缘基材与导电图形等组成。板上的铜走线、焊盘和导通结构，把不同位置的电气节点连接起来；多层板还通过内部铜层安排信号和电源。阻焊层、表面处理和字符标识等，为后续装联及识别提供条件。没有安装器件，并不意味着裸板的结构与制造过程简单。
PCBA 则包含电路板与已经装上的电阻、电容、集成电路、连接器等器件，以及它们之间的焊接或其他连接。一个元件型号错了、极性装反了，或者焊点没有可靠导通，都可能使整块组件无法按设计工作，即使裸板本身的走线没有问题。
| 维度 | PCB | PCBA |
|---|---|---|
| 典型对象 | 尚未装配器件的印制电路板 | 已完成相应元件装联的电路板组件 |
| 形成过程 | 把电路设计转为铜层、孔、绝缘和表面结构 | 在电路板上安装、连接元件，并按要求检查和测试 |
| 主要资料 | 板层、线路图形、钻孔、外形及制造要求等 | 除板资料外，还需物料清单、位置信息、装配图及工艺和测试要求 |
| 常见检查对象 | 线路开短路、孔与层间连接、外形及板材相关质量 | 元件正确性、装配方向、焊点连接及电路功能 |
| 在整机中的角色 | 提供结构载体与电气互连基础 | 作为具有特定电路功能的组件参与整机工作 |
这种区分描述的是制造与交付层次，并非“PCB 没有技术含量、PCBA 才复杂”。高速、高密度或特殊环境电路板，对材料、层叠与互连本身就可能有严格要求；装联则在此基础上引入元件、热过程与功能验证等问题。
从裸板到组件，装联过程发生了什么？

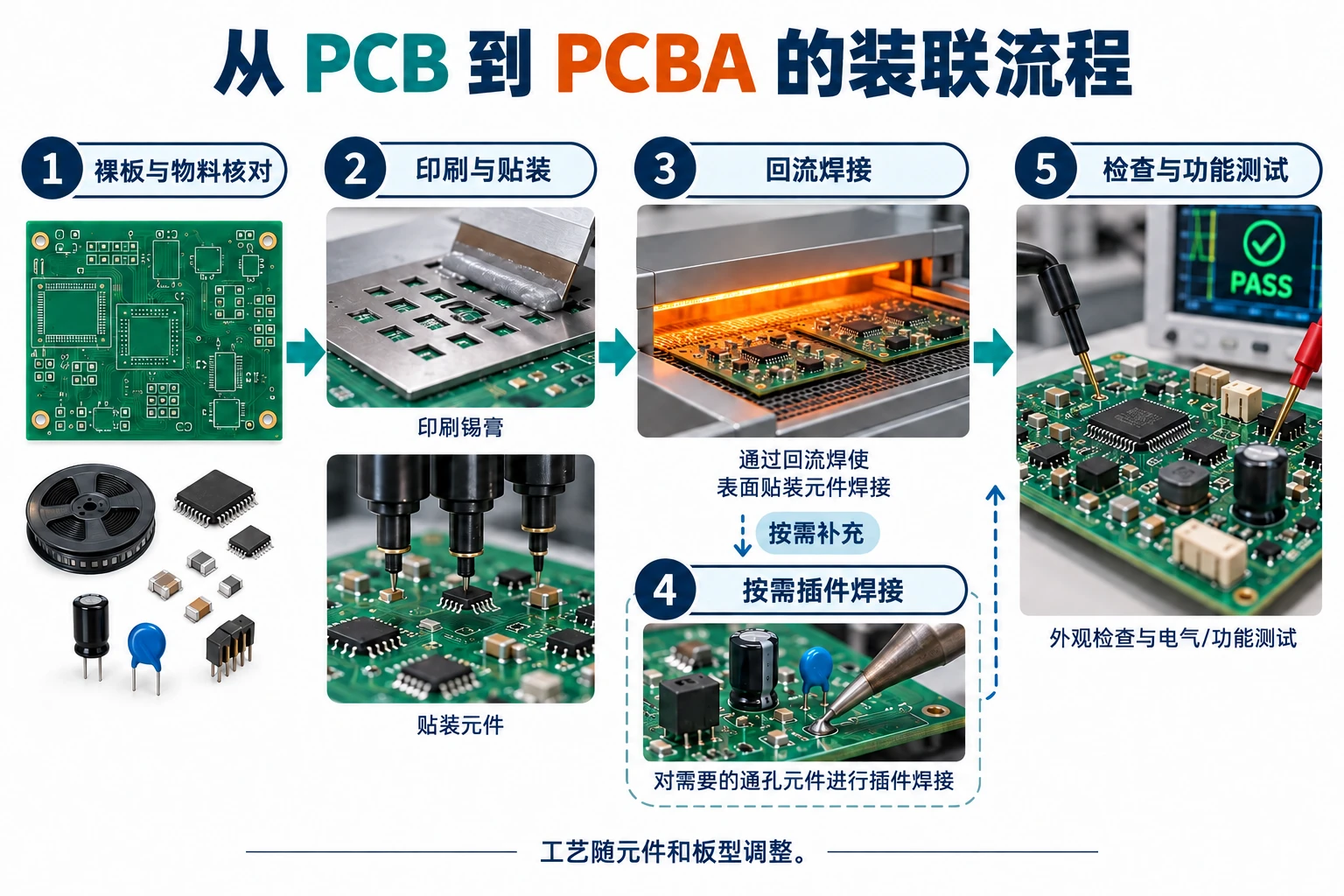

以含表面贴装器件的电路板为例，过程通常从资料和物料核对开始。物料清单（BOM）确定用什么元件，贴装位置信息与装配图说明元件放在哪里、朝向怎样。封装名称相近并不表示焊盘、引脚定义和极性一致，制造准备阶段需要把这些关系对应起来。
表面贴装时，先在焊盘上施加适量焊膏，再由贴片设备把元件放到对应位置。随后经过回流焊接，使焊料按工艺要求经历加热、熔化与冷却，形成机械和电气连接。Eurocircuits 的装联制造技术说明展示了资料准备、焊膏、贴装与回流的连续关系。
如果还包含通孔器件，通常需要相应的插件和焊接工序；双面贴装、特殊器件或不同板型，也会改变工序安排。清洗、涂覆、程序烧录等并非所有板卡的固定步骤，应由产品与交付要求确定，不能把一个工厂的生产顺序写成所有 PCBA 的唯一流程。
PCBA、SMT和插件工艺是什么关系？
表面贴装技术（SMT）是一种装联方法，把器件安装在 PCB 表面的焊盘上；通孔插装技术（THT）则把相应元件的引脚穿入板孔，再完成连接。一块 PCBA 可以采用表面贴装、通孔插装，或两者混合。
因此，PCBA 指向装配过程或装联组件，SMT 指向其中一种工艺，不能把两者当成同义词。行业里也常用“DIP 插件”指插件工序，但 DIP 本身是双列直插封装的称呼，通孔器件还包括连接器、端子等多种形式，不能把所有插件元件都归为同一种封装。
Eurocircuits 的THT 工艺说明将通孔插装与表面贴装并列介绍。工艺会受到元件结构、热承受能力、连接方式与板卡布局约束；它们不是可以脱离设计随意互换的两条生产路线。
为什么外观合格，还要区分电气与功能测试？
装联检查首先要确认元件、位置、极性和焊接状态。焊膏检测（SPI）观察印刷阶段的焊膏情况，自动光学检测（AOI）利用可见外观识别相应缺陷；两者发生的环节和检查对象不同，不能互相代替。
封装底部的隐藏焊点难以直接观察，可根据器件和工艺要求采用 X 射线检测。Eurocircuits 的X 射线检测说明以隐藏连接和焊点分析为对象。它能提供内部结构线索，却不能单凭一张图就证明整块板的电路功能正确。
在线测试（ICT）可以按测试设计检查相应电路节点、元件或连接，功能测试（FCT）则在规定供电、输入与负载条件下检查板卡行为。例如一块控制板是否建立所需电压、能否正确通信、输入变化后输出是否符合要求，都属于需要结合电路和测试程序验证的内容。
检测与测试覆盖多少，应由产品要求和测试方案说明。“已经测试”如果没有说明测试项目、条件与判定，就不能推出所有功能或所有潜在缺陷都已被检查。这里区分的是检查对象，而不是要求每一种 PCBA 都经过同一套检测设备。
PCBA合格，为什么还不等于整机完成？
PCBA 是组件层面的概念。它可能还需要连接传感器、执行器、显示屏或其他板卡，装入外壳，并完成整机调试。某块组件可以独立实现特定功能，也可能依赖固件、上位系统或外部负载才能运行。
因此，讨论一个板卡的状态时，可以直接说明“裸板已制成”“元件已装联”“程序已烧录”“规定功能测试已通过”中的具体环节。这样既保留 PCB 与 PCBA 的清楚边界，也避免把外观完整的电路板直接当成已经验证的最终产品。
