2026年10月20日，德国工业相机企业IDS公布，在IDS peak软件环境中统一支持Clear HDR、Quad HDR和Sequence HDR。此次公告强调的重点，是把相机配置、图像采集、HDR合成与显示串在一起，让用户在开发自己的检测程序之前，就能观察不同成像方式的结果。对反光工件、亮暗并存场景中的机器视觉，关键进展是更容易验证“增加的图像信息能否被检测任务使用”。
据IDS发布公告，IDS peak SDK集成了采集控制、相关数据格式、HDR合成及色调映射，用户可访问单次曝光数据、合成HDR结果和低动态范围显示结果；Cockpit提供无需先编程的观察与测试环境。这是成像工具链的整合，并不意味着软件更新会让所有相机获得同样的传感器能力。
亮暗区域同时可见，为什么仍未完成检测任务
高动态范围成像（HDR）处理的是一幅场景中的亮度跨度。普通采集条件下，如果亮区超过可记录范围，细节会饱和；暗区信号过弱，细节又可能淹没在噪声中。HDR通过不同增益或曝光信息扩大可用范围。它改善的是机器视觉的输入信息基础，后续仍要从这些信息中定位、读码或识别缺陷。
以一块同时存在反光面和暗色字符的工件为例：把显示画面调得亮暗都清楚，适合人工观察；检测算法关心的则是字符边缘是否稳定、相邻笔画能否分开、工件移动时边界有没有错位。显示上的改善与算法输入质量有联系，却不能用一张“更好看”的截图代替检测结果。
IDS在同期的软件说明中强调，用户可以直接查看、比较、分析和保存HDR结果。对开发流程的直接意义，是可以先判断问题发生在采集、合成还是后续算法，减少为每次尝试先搭建一套演示程序的工作。相机和场景的物理限制仍然存在，只是更容易在统一环境里把它们显现出来。

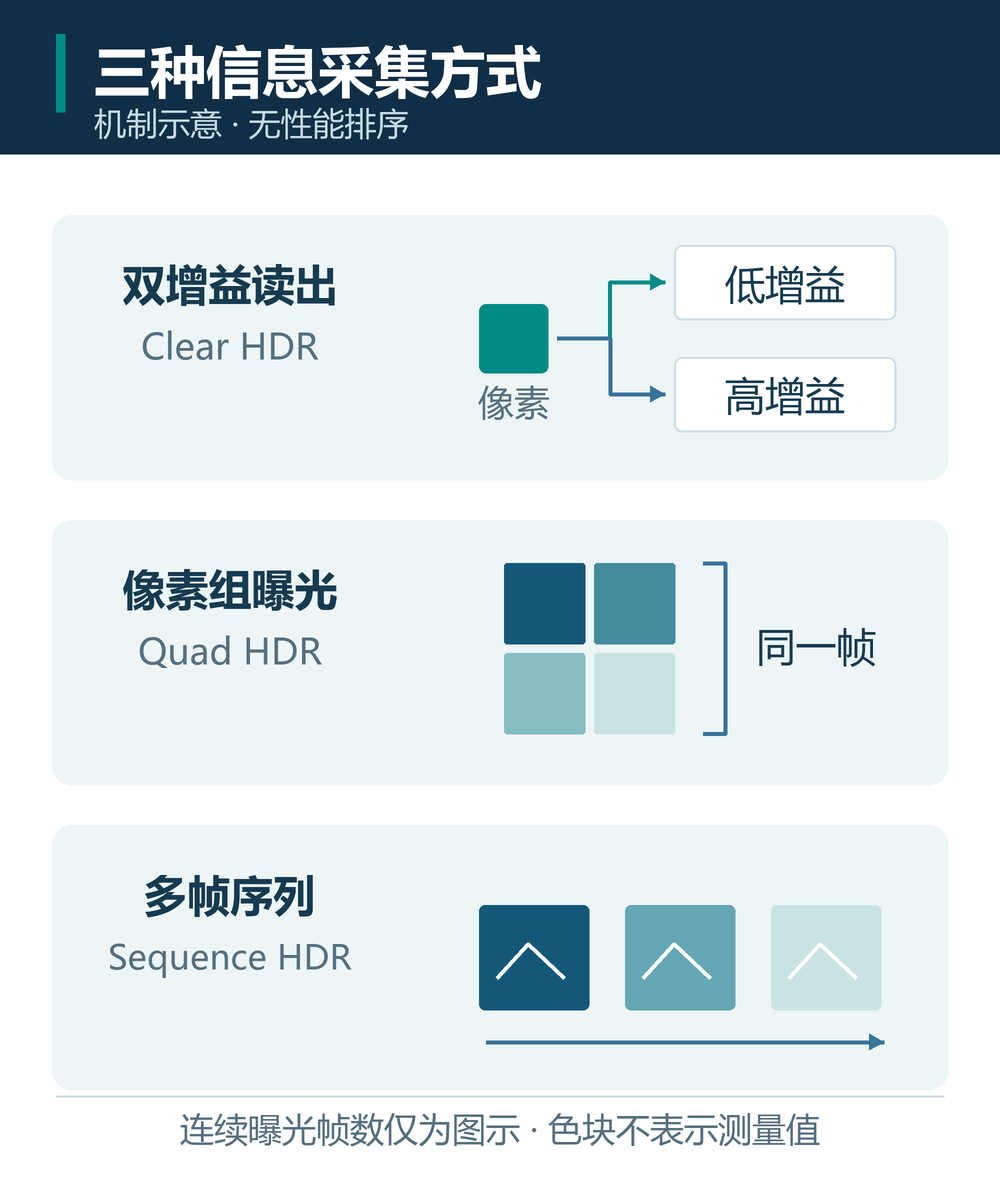

三种HDR分别改变读出、空间采样与时间序列
IDS的技术说明给出的三种方法，实际上把亮度信息分布在不同维度。理解这个区别，比只看“支持HDR”更能解释图像为什么发生变化。
| 模式 | 获取亮度信息的方式 | 需要理解的代价 |
|---|---|---|
| Clear HDR | 同一像素使用两档增益读出 | 保留空间分辨率，但增加读出数据量，最大帧率可能下降 |
| Quad HDR | 一帧中不同像素组采用不同曝光时间 | 适合动态场景；2×2像素组分配曝光信息，有效空间细节分辨率下降 |
| Sequence HDR | 连续采集不同曝光的多幅图像后合成 | 曝光序列可调整；物体运动与曝光幅数会影响结果和可用帧率 |
这三类代价影响的是不同问题。空间细节下降，可能影响细小字符或相邻缺陷的区分；连续曝光期间物体位移，会让不同图像中的同一边缘不再处于相同位置；读出数据量增加，则可能使采集链路的节奏发生变化。因而“动态范围更大”只是其中一项收益，必须与任务需要的细节和时间条件放在一起理解。
软件统一支持这些模式，不等于同一台相机都能切换使用。Clear HDR和Quad HDR依赖相应传感器与机型能力；Sequence HDR采用连续曝光，也有自身的采集条件。此次整合的作用，是让支持相应模式的相机进入一致的评估和开发流程，保留各模式原有的物理差异。
曝光数据、HDR结果与显示图像的区别

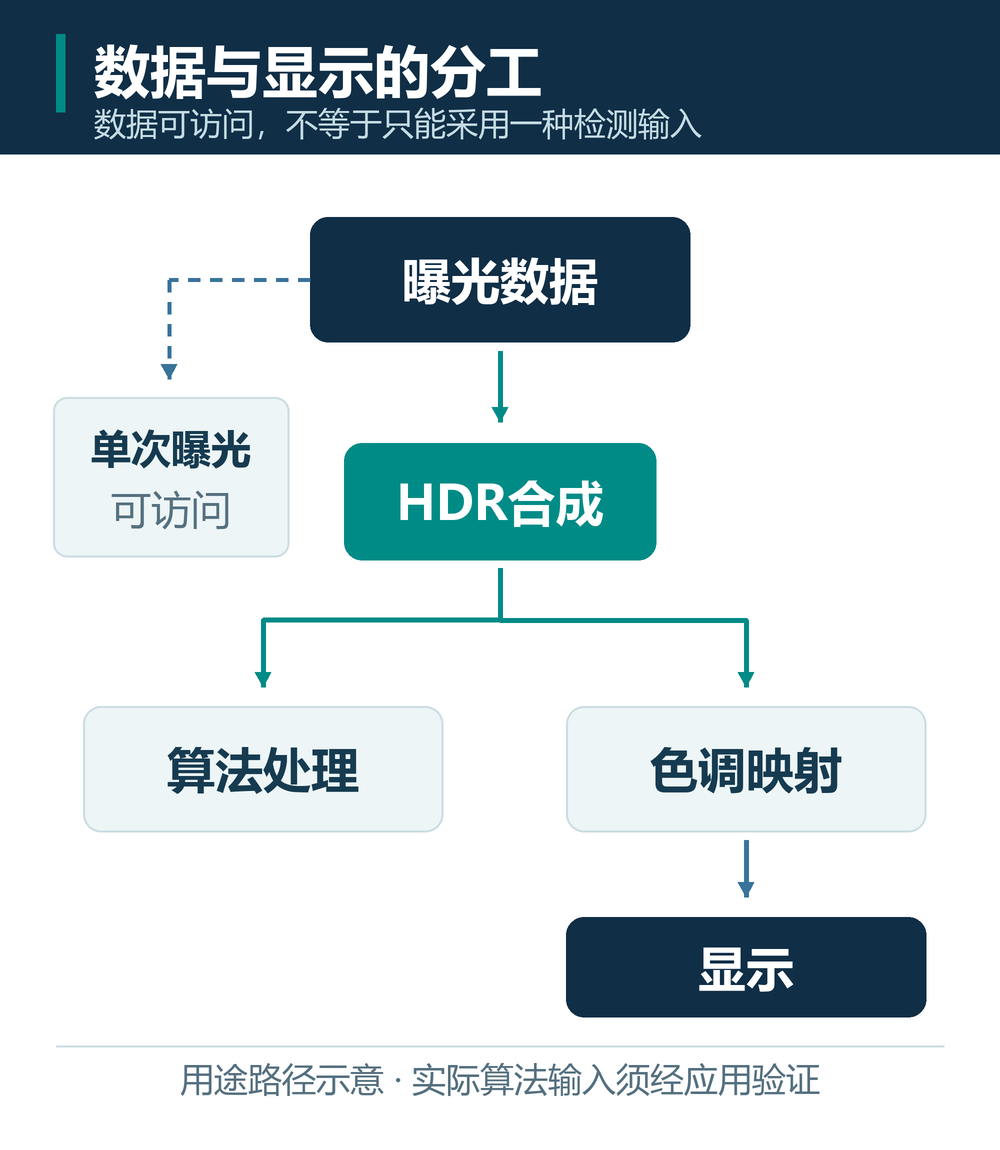

HDR合成结果往往需要经过色调映射，才能在普通显示条件下呈现亮暗细节。这个步骤服务于显示，并不等于又采集了一次现场数据。IDS开放单次曝光、HDR和低动态范围结果的意义，是让工程人员可以沿着处理过程追溯：某个边缘在原始输入中是否存在，合成后是否稳定，显示映射又改变了什么。
这对基于灰度或对比度的检测尤其有意义。假设一套阈值是在某种映射参数下建立的，随后改变映射，算法看到的灰度分布也可能变化；画面更清楚，并不能推出原阈值仍然有效。反过来，如果保存了曝光设置、合成条件和对应检测结果，就能判断改善来自真实输入信息增加，还是只改变了显示方式。这里是对处理链路的工程解释，不是IDS对某个客户检测效果的披露。
从成像评估到检测结果验证

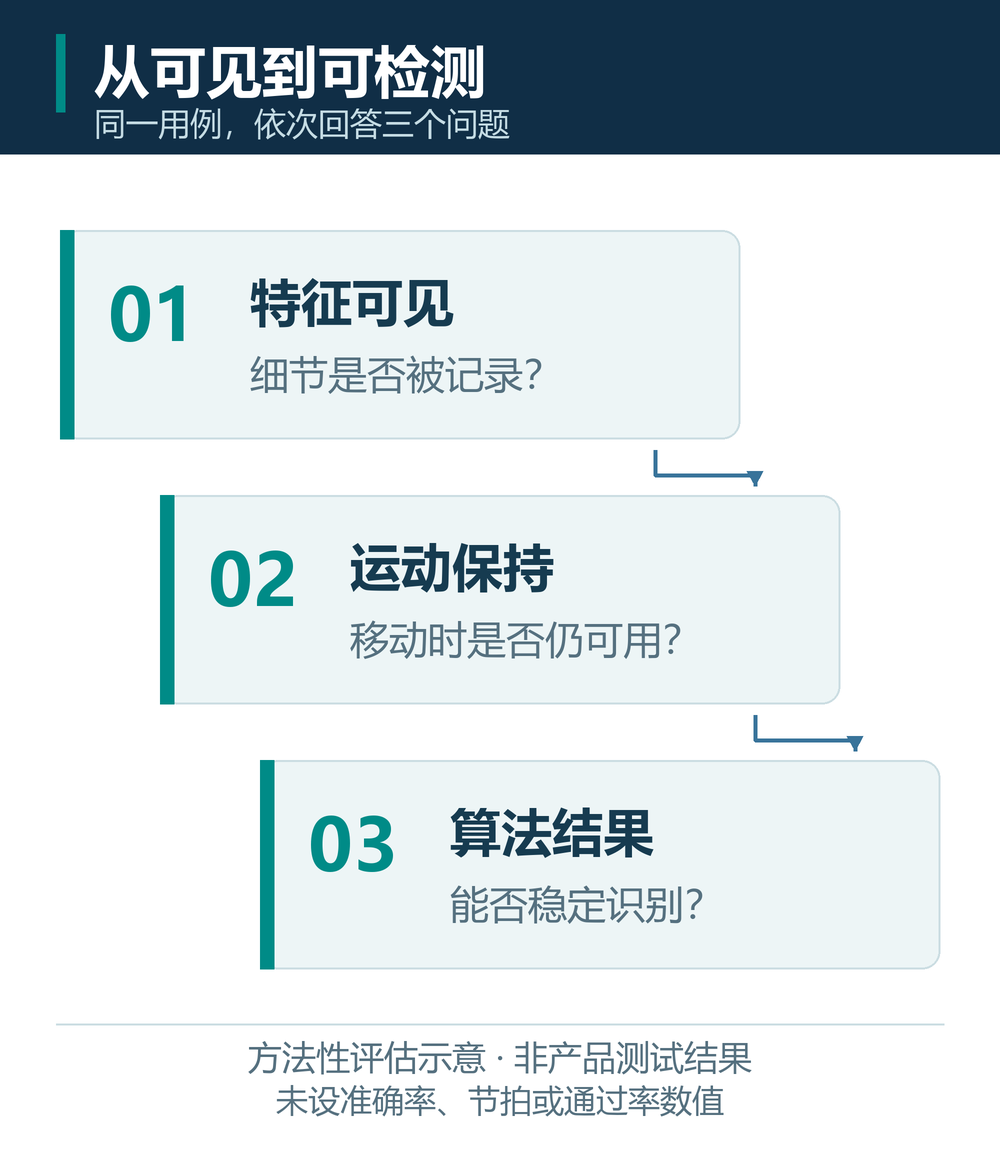

对一项高反差检测任务，可以把评估拆成三个连续问题：目标特征有没有被记录下来，运动与采集节奏是否破坏这些特征，最终检测是否仍能稳定识别。前两个问题决定输入是否可用，第三个才回答这项成像变化是否产生实际价值。
例如，同一个字符样件在静止时能够读出，只能验证该条件下的信息可见性；将样件放回实际移动速度、照明变化和触发方式后，才能检验采集机制与工作条件是否相容。再比较同一批样件在固定算法条件下的漏读、误读和处理时间，才能把图像变化与检测结果对应起来。这是一种解释性验证方法，没有为本次产品更新设定未经实测的合格数值。
IDS peak这次整合降低的是观察、比较和接入HDR数据的工程门槛。对工业视觉团队，更有用的认识是：HDR能力的价值需要沿着“采集条件—数据处理—检测结果”确认。把这条关系保留下来，才不会在更换曝光方式或显示参数时，失去对检测结果变化原因的解释。
