碳化硅在新能源汽车中的应用：主驱逆变器与车载充电

碳化硅（SiC）功率器件在新能源汽车中，主要承担高压电能转换任务。在主驱逆变器中，它控制动力电池与电机之间的电能流动；在车载充电机（OBC）中，它参与把交流输入转换为适合电池充电的直流电；在高低压DC-DC转换器中，它可用于高压侧开关，把动力电池的能量送往低压用电系统。

它的价值在于为降低转换损耗、提高开关频率或改善功率密度提供条件。实际收益还取决于器件、拓扑、负载、驱动和冷却设计：采用SiC，并不意味着续航会按固定比例增加，也不意味着交流充电功率会自动翻倍。材料背景可参阅第三代半导体与第一、二代材料的区别；这里重点看它进入汽车电路后具体做什么。

碳化硅功率器件在新能源汽车中主要用在哪些部位？

理解使用位置，可以先区分三条能量路径。下面以具有外部充电功能的电动汽车为主要对象；具体车辆可能将多个转换器集成到同一总成，但各自的电气任务仍然不同。

系统	电能从哪里来、到哪里去，SiC承担什么工作
主驱逆变器	动力电池直流电转换为驱动电机所需的交流电，回收时能量反向流动。SiC MOSFET组成的开关桥控制电压与电流。
车载充电机OBC	交流输入经过功率因数校正和电压转换，为动力电池充电。SiC可进入PFC级、隔离DC-DC级或其中部分开关位置。
高低压DC-DC转换器	把动力电池的高压直流电变为低压电，为低压蓄电池、控制器及其他辅助用电设备供能。高压侧和低压侧面对的器件要求不同。

这些功能分工也体现在美国能源部的纯电动汽车部件说明中。动力电池负责储能，功率转换器负责控制电能的形式和流向；SiC是功率器件材料，不是为汽车额外产生能量的部件。

SiC在主驱逆变器中怎样控制驱动和能量回收？

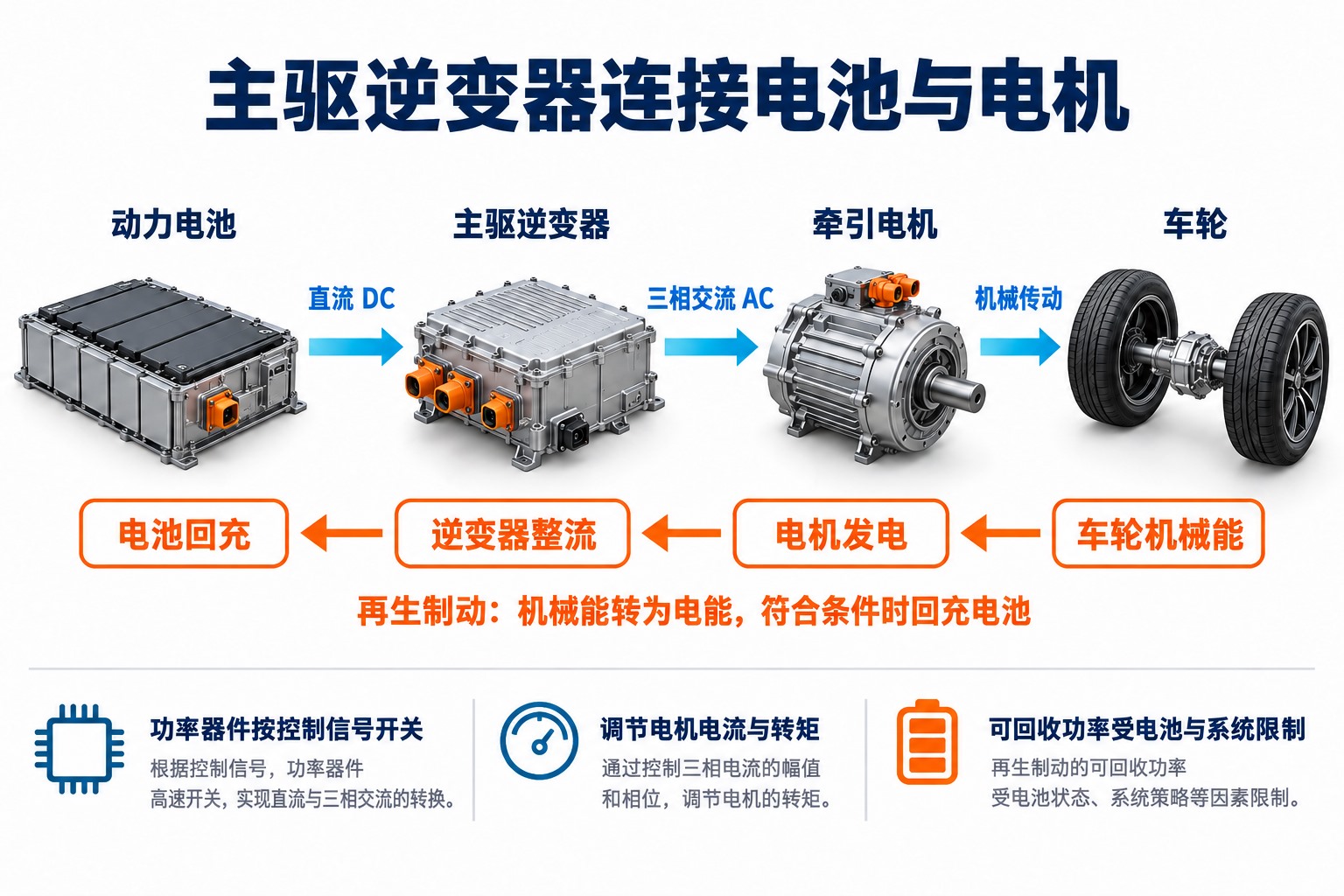

动力电池输出直流电，而常见牵引电机需要受控的三相交流电。以常见的两电平三相逆变器为例，三个桥臂各有上、下两个开关位置，控制器通过脉宽调制（PWM）安排这些开关的导通和关断，调节三相电压与电流。SiC MOSFET可以构成这些功率开关；大电流模块中的一个开关位置，也可能由多个芯片并联实现。

控制器负责计算动作，栅极驱动器负责把控制信号转为适合功率器件的驱动，功率器件则承受实际电压和电流。Microchip的主驱逆变器说明将电池直流到电机交流的转换、转矩和速度控制、再生制动列为相关功能。开关频率描述功率器件每秒切换多少次，与电机转速、三相电流的基波频率不是同一个量。

在再生制动中，车轮带动电机发电，逆变器按相应控制方式将电能送回直流侧。器件需要处理不同方向的电流和换流过程，而不只是驱动时的正向导通。SiC MOSFET可通过沟道承担反向电流，死区期间也可能由体二极管续流；这些路径仍有损耗，不能把“碳化硅”理解为反向电流无损通过。

SiC的优势通常需要沿负载范围评价。汽车加速、巡航和回收时的电流、转速与转矩不同。MOSFET的导通特性近似表现为电阻，较低电流下有机会降低相对于IGBT的导通压降；高电流和热态条件下，结果又取决于导通电阻、芯片面积、并联数量及具体器件。不能根据一个峰值效率点推断整个行驶过程。

Daimler与Infineon研究人员的车辆逆变器研究，采用转速—转矩工作点及驾驶循环分析损耗。其具体方案在不同工作区域表现并不相同，说明评价需要使用完整效率分布和工况时间，而非把某个器件或某次测试的改善比例直接当成普遍续航增益。

OBC中的PFC和DC-DC分别怎样使用SiC？

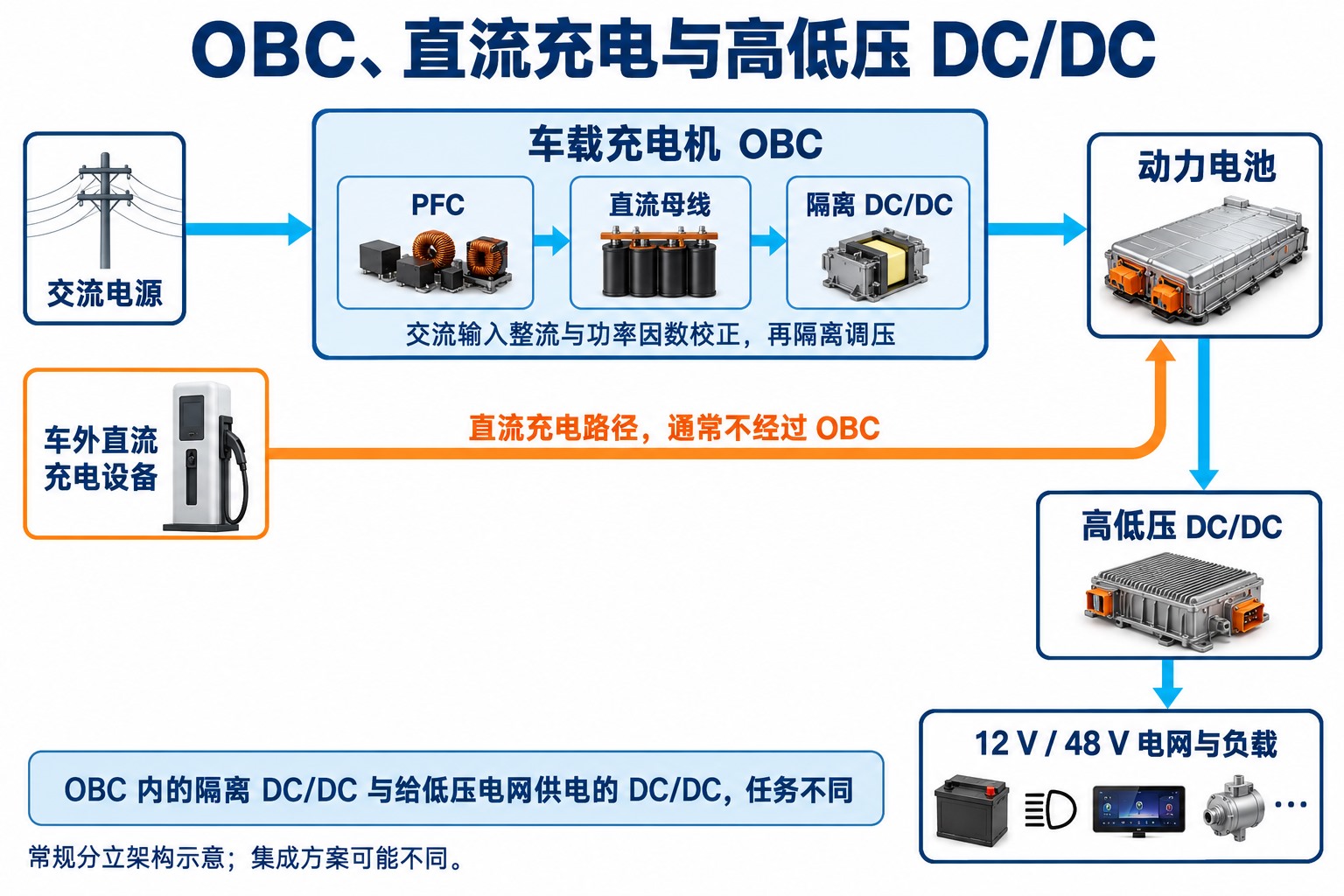

OBC的输入来自车外交流供电，输出则要适应动力电池随荷电状态变化的充电要求。在常见两级架构中，前级PFC和后级隔离DC-DC承担不同任务。

PFC级调节交流输入电流，并建立直流母线

功率因数校正（PFC）不仅是“把交流变直流”。它还通过控制输入电流波形，使车辆从电网取电的方式满足相应要求，并为后级提供直流母线。例如图腾柱PFC中，不同桥臂承担高频转换与工频换向任务，高频开关位置对开关损耗和换流特性更加敏感。

SiC MOSFET的较低开关能量和合适的反向换流特性，为这种高频功率级提供了设计空间。SiC肖特基二极管也可承担某些拓扑中的整流或续流工作，但它与SiC MOSFET的体二极管不是同一种器件，不能混用反向恢复等参数。

隔离DC-DC级调节电池侧电压和充电电流

后级通过高频开关、变压器及整流等环节进行电压转换，并在典型隔离式架构中形成电气隔离。充电时，电池管理与充电控制给出允许的电压、电流条件，转换器据此调节输出，而不是始终向电池施加一个固定“800V”。

隔离级可以采用谐振或移相等不同工作方式。软开关利用电路条件，使特定切换发生时器件电压或电流较低，减少相应切换损耗；其成立范围与电压比、负载和控制有关。SiC的收益因此要与拓扑一起评价。Wolfspeed的双向OBC技术说明展示了PFC加隔离DC-DC的结构，以及CLLC、DAB等实现方式；这些方案并不意味着所有OBC都必须采用同一种拓扑。

ST的STDES-7KWOBC参考设计提供了一个具体例子：它在交错图腾柱PFC级采用SiC，隔离全桥LLC级的开关则采用硅超结MOSFET。该设计用于性能评估，并非某款量产车的整车结论，但足以说明OBC可以按各级的工作条件组合使用不同器件技术。

需要对外供电或向电网送电时，功率级、控制、隔离和保护还要支持相应双向功能。单个MOSFET能够反向导电，不代表装配它的整台OBC就已经具备双向充放电能力。

高低压DC-DC与OBC内部的DC-DC有什么区别？

OBC内部的DC-DC主要服务于动力电池充电；车内独立或集成的高低压DC-DC，则把动力电池电压变为辅助系统需要的低压，例如12V或48V电气架构。它可能与OBC共用壳体、冷却或控制资源，但不是同一条输出路径。

在隔离式高低压转换器中，高压侧开关要承受相应高压应力，SiC可用于这一侧；低压侧则面对较低电压和较大输出电流，整流与导通损耗的权重不同，常使用与该侧条件匹配的低压器件。因而，“高压侧采用SiC”不能外推为低压侧也需要SiC。

还要区分OBC与直流快充。常规直流充电由车外设备完成交流到直流的转换，经车辆充电及保护通道向动力电池供电；它绕过OBC的交流变换路径。ChargePoint的交流与直流充电说明明确区分了两者。车辆可能另有升压或集成功率转换方案，但不能据此把OBC额定功率当成直流快充功率。

800V平台为什么常与碳化硅一起讨论？

提高直流电压，可以在相同功率下减小该直流端的电流。SiC在较高阻断电压下兼顾导通与开关性能的能力，使其成为高压功率转换中的重要技术路径。不过，提高系统电压与更换半导体材料是两项不同改变，不能把前者带来的电流变化全部归因于SiC。

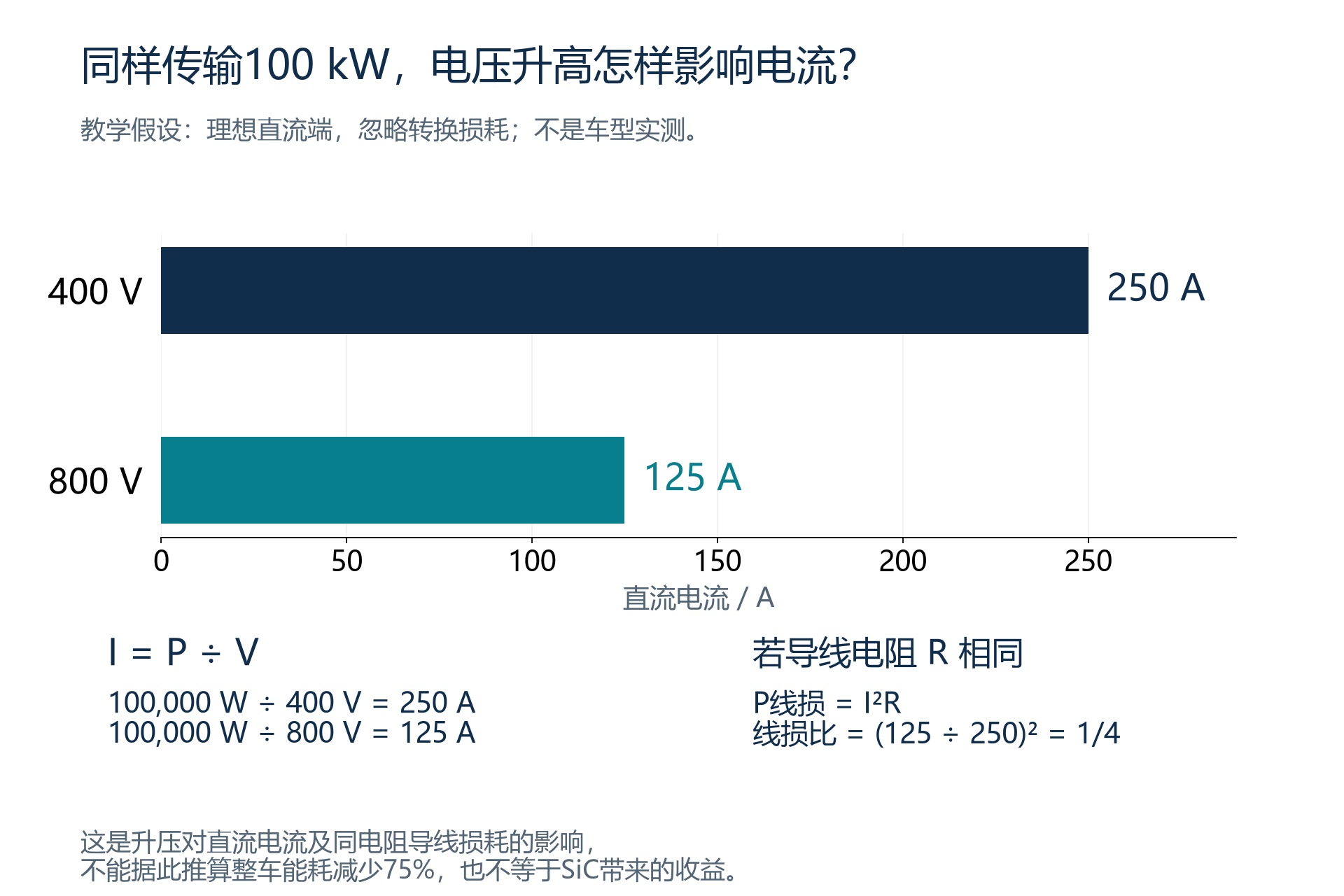

下面是一个只比较理想直流端的教学算例：两种系统都传输100kW功率，忽略转换损耗，采用P＝V×I。

假设直流电压	计算结果与含义
400V	100000W ÷ 400V＝250A。
800V	100000W ÷ 800V＝125A；同功率直流电流降为一半。
同一段导线电阻相同	按I²R，损耗之比为125² ÷ 250²＝1/4；这只对应假设中的导线损耗。

这里算出的电流不是电机相电流，也不是每颗MOSFET的有效值电流。逆变器内的电流分配还与调制方式、电机工作点和导通区间有关。若系统同时改变线径、冷却或输出功率，也需要重新计算，不能保留同电阻假设下的全部收益。

“800V平台”也不是器件的800V耐压要求。平台名称描述系统电压等级，电池实际工作电压存在范围；功率开关的额定阻断电压需要覆盖其所在位置的最大应力，并考虑开关瞬态、寄生电感引起的过冲和设计裕量。东芝的SiC器件技术指南特别区分了正常母线电压与瞬态应力。

例如，1200V是高压SiC产品中可见的一类额定等级，Infineon的1200V车用SiC应用说明将800V电池系统作为相关应用背景。这不等于所有800V拓扑都按同一个额定值设计，也不表示1200V器件可以长期工作在1200V母线上。反过来，400V平台也可以使用SiC，关键仍是具体转换级与运行条件。

SiC怎样降低损耗，开关频率越高越好吗？

SiC较高的临界击穿电场，允许高耐压器件的漂移区做得更薄，为降低这部分电阻提供条件。SiC MOSFET采用单极型导电机制，也没有IGBT因少数载流子存储产生的同类关断拖尾电流。ROHM的SiC MOSFET与IGBT技术比较解释了这种关断差异；它为降低切换损耗提供了基础，最终结果仍要由具体器件和电路条件确定。

功率器件主要有导通与开关两类损耗。导通损耗来自电流通过开通器件时的压降；对MOSFET可用电流平方与导通电阻的关系理解，但实际计算要使用热态电阻、导通区间和实际电流波形。开关损耗则发生在导通和关断过渡中，此时器件上的电压与电流可能同时存在，还涉及电容充放电和换流。

Microchip的SiC技术说明用单次切换能量与开关频率解释平均开关损耗。较低的单次能量可以在同频率下减少发热，也可以用于支持更高频率；后者有机会减小电源中的磁性元件，但同时增加单位时间的切换次数。

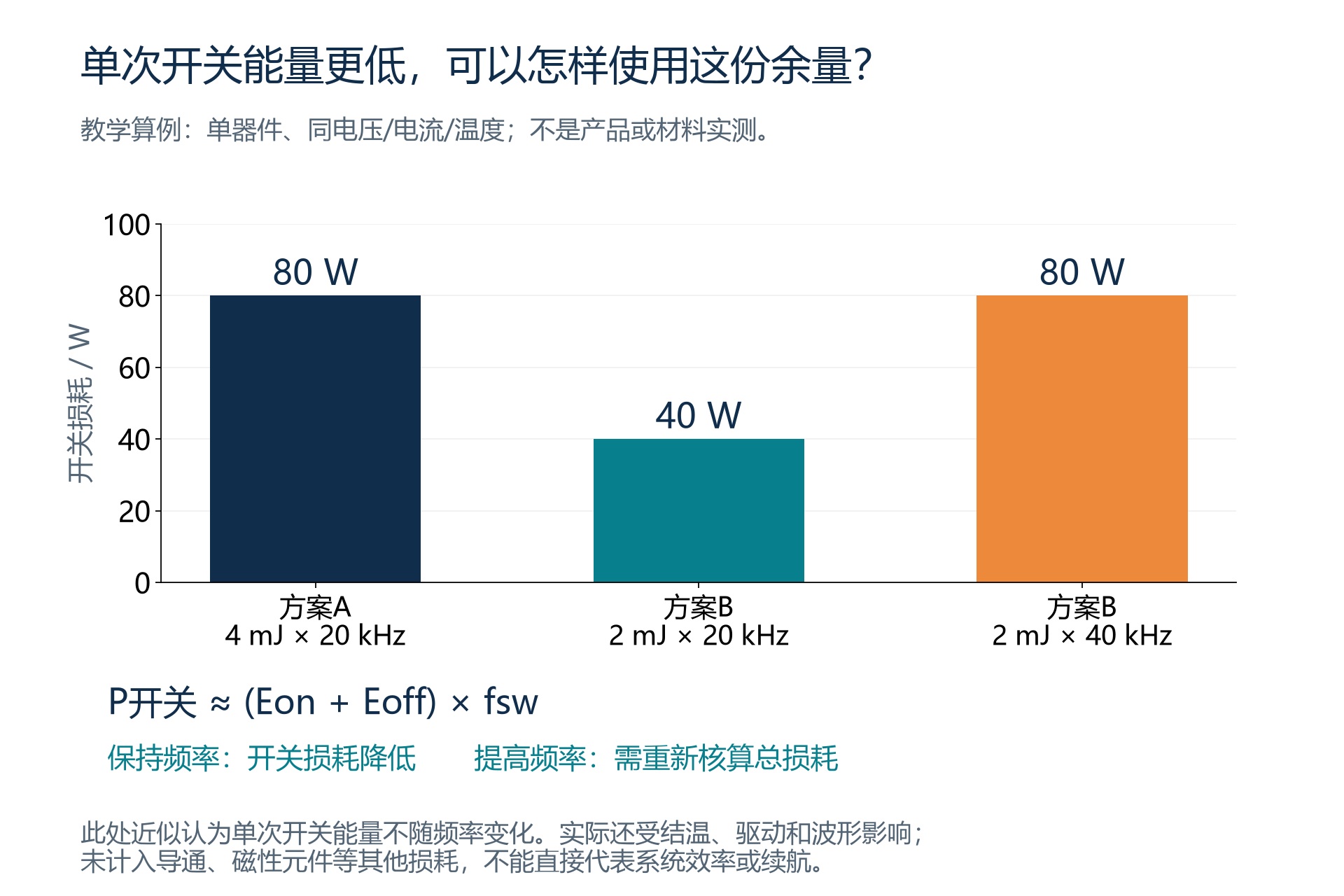

用一个教学假设说明这种权衡。设某开关位置每个周期完成一次开通和一次关断，在相同电压、电流、结温及各方案既定驱动条件下，方案A每周期开关能量合计4mJ，方案B为2mJ。假定比较期间单次能量近似不变，则：

平均开关损耗 ≈（开通能量＋关断能量）× 开关频率。

教学方案	单个器件的平均开关损耗
A：4mJ，20kHz	0.004J × 20000次/秒＝80W。
B：2mJ，20kHz	0.002J × 20000次/秒＝40W；同频率下减少40W。
B：2mJ，40kHz	0.002J × 40000次/秒＝80W；频率翻倍后，开关损耗回到80W。

实际器件的开关能量会随电压、电流、温度和栅极驱动变化。Infineon的开关损耗估算说明要求按应用条件修正数据表测试值。因此，不能把某个测试点的能量直接乘一个频率，就宣布整台逆变器或OBC的效率；也不能把“频率翻倍”和“损耗减半”同时作为必然收益。

SiC装入汽车电路后，还要处理哪些工程约束？

栅极驱动与保护要匹配快速切换

SiC功率开关需要合适的驱动电压、驱动能力和时序。半桥上下开关若因控制或干扰同时导通，会形成危险的直通电流；短路时如何检测并关断，也会影响器件应力。TI的车用SiC栅极驱动参考设计同时考虑了隔离、死区、故障检测与分阶段关断，说明外围驱动并非可以忽略的附件。具体电压和保护参数必须对应器件与应用，不存在适合全部SiC MOSFET的一套设定。

更快的电压、电流变化会增加寄生效应与EMI压力

电流快速变化会在回路寄生电感上产生额外电压，可能形成过冲与振铃；电压快速变化还会通过寄生电容耦合干扰，影响栅极、控制和绝缘系统。功率模块、母排、电容及驱动回路的布局，因此会改变同一颗器件的实际波形。

降低寄生电感、合理安排驱动与回流路径，可以帮助发挥快速切换能力；必要时还要在开关速度、损耗和电磁兼容之间取舍。只把栅极电阻调小来追求更快边沿，可能得到更低的某项开关损耗，却同时增加过冲或干扰，不能作为完整优化结论。

器件损耗降低，仍然需要验证结温与寿命

热量要从芯片经过连接层、封装、导热界面进入冷却系统。功率密度提高后，较小区域内仍可能集中较多热量；冷却液温度、流量、界面状态以及反复加减载产生的温度循环，都与器件可靠工作有关。

实际开发要把损耗模型与热路径连接起来，在规定环境和负载下确认结温、温升及可靠性要求。材料具备耐高温潜力，不代表可以忽略封装和模块额定条件。SiC与GaN在器件、驱动及热路径上的详细差异，见碳化硅和氮化镓的性能与应用区别。

怎样判断SiC带来的效率、续航和充电收益？

先确定评价边界。主驱功率器件损耗降低，不等于整车全部能耗按相同比例降低；OBC转换效率提高，也不等于电池允许的最大充电功率提高。有效的评价应把器件改善沿能量路径换算到对应系统，再用实际运行条件验证。

评价对象	需要比较的结果
主驱逆变器	在规定母线电压、冷却条件及转速—转矩范围内比较损耗和效率，区分驱动与回收，再结合各工作点的持续时间计算能量。
整车续航	比较相同测试条件下完成同一路程的电池端净能耗，同时说明电机、控制、车重、辅助用电及电池条件是否改变。
OBC充电	比较不同输入电压、电池电压及充电负载下的网侧输入与电池侧输出，并考察全过程电量和温升，不只看峰值效率。
高低压DC-DC	按辅助负载分布检查轻载和高负载效率、待机损耗与输出稳定性；高压侧器件改善需放到整机损耗中解释。

例如，若某逆变器减少了一部分切换损耗，整车仍有电机损耗、传动损耗、轮胎与空气阻力以及空调等用电。只有把变化放进同一行驶任务，才能讨论可兑现的电耗或续航收益。同理，OBC更少发热可以减轻冷却压力，但交流供电、电池允许电流或其他功率级已经构成限制时，充电时间未必相应缩短。

碳化硅在新能源汽车上的实际作用，是让特定高压功率转换环节获得更好的设计空间。主驱逆变器重视驾驶工况中的损耗与控制，OBC重视输入和电池电压范围内的转换，高低压DC-DC重视辅助供电。把使用位置、运行条件和评价边界说清楚，才看得出一项SiC应用究竟改善了什么。

参考资料

• 美国能源部AFDC：How Do All-Electric Cars Work?，电动汽车主要部件及能量转换任务。
• Microchip：Traction Motor Inverter；Brief Overview of Silicon Carbide，主驱功能与功率器件损耗机制。
• ROHM TechWeb：Differences with IGBTs，2017年11月24日，器件导通与开关机制说明。
• Nisch等，Daimler与Infineon研究人员：Effects of a SiC TMOSFET tractions inverters on the electric vehicle drivetrain，原始车辆电驱研究；本文采用其工作点和驾驶循环评价方法，不引用其结果作为普遍增益。
• Wolfspeed：Designing with Silicon Carbide in Bidirectional On-Board Chargers；STMicroelectronics：STDES-7KWOBC官方参考设计说明。
• Infineon：1200V Gen1p CoolSiC MOSFETs in TO263-7 package for automotive applications；Estimating SiC MOSFET switching losses in applications。
• Toshiba：How to Select a SiC MOSFET；Texas Instruments：TIDA-01605车用双通道SiC栅极驱动参考设计，修订B版，2020年6月。
• ChargePoint：What's the difference between Level 2 AC charging and DC fast charging?，2026年6月更新。资料核对日期：2026年10月27日。
