半导体材料有两种常见含义:材料物理中的半导体材料,指硅、锗、砷化镓、碳化硅、氮化镓等可用于构成半导体器件的材料;产业链中的半导体材料,范围更广,还包括晶圆制造与封装使用的光刻胶、电子气体、靶材、清洗化学品、抛光材料和封装材料。后者不要求每一种材料本身都具有半导体性质。
硅片提供器件加工的基底,光刻胶把曝光信息变成可加工的图形,电子特气参与成膜、掺杂、刻蚀或设备清洁,靶材则为溅射薄膜提供原料。这些材料承担不同任务,也会在多轮加工中反复使用。理解它们的工艺位置,可以结合从晶圆到封装测试的芯片制造流程;材料清单并不是一条依次只执行一遍的生产线。

半导体材料按用途可以分为哪些类别
从芯片生产的角度,按“材料在工艺中做什么”分类,比把所有名称放在同一张名单里更容易理解。以下是主要类别,而不是穷尽全部材料的目录。
| 材料类别 | 在生产中的主要作用 |
|---|---|
| 衬底与外延材料 | 为器件提供晶体基础、承载结构及所需的电学材料层。 |
| 光刻材料 | 掩模、光刻胶与配套试剂共同完成图形转移。 |
| 气体与沉积前驱体 | 参与成膜、掺杂、刻蚀、工艺气氛控制或腔室清洁。 |
| 溅射靶材 | 在物理气相沉积中提供金属、合金或化合物薄膜原料。 |
| 湿电子化学品 | 承担清洗、显影、湿法刻蚀、去胶等液相处理。 |
| CMP材料 | 抛光液、抛光垫及配套清洗材料协同去除多余材料、改善表面平坦度。 |
| 封装材料 | 完成芯片固定、电连接、保护和相应热管理。 |
这些分类会有交叉。例如,显影液既可归入光刻配套材料,也属于湿化学品;晶圆级封装还会使用光刻胶、靶材和电镀化学品。分类服务于工艺理解,不能据名称断定一种材料只在晶圆制造或封装中的某一阶段使用。
半导体硅片:提供晶体基底和电学基础
硅片、晶圆和外延片有什么区别
“硅片”强调材料是硅,“晶圆”强调用于微电子加工的片状对象,晶圆也可以采用碳化硅等其他材料。在常见硅基集成电路中,半导体硅片通常以单晶硅为基础,经切片、表面加工、抛光和清洁后进入后续制造;它不是一片已经完成电路的芯片。

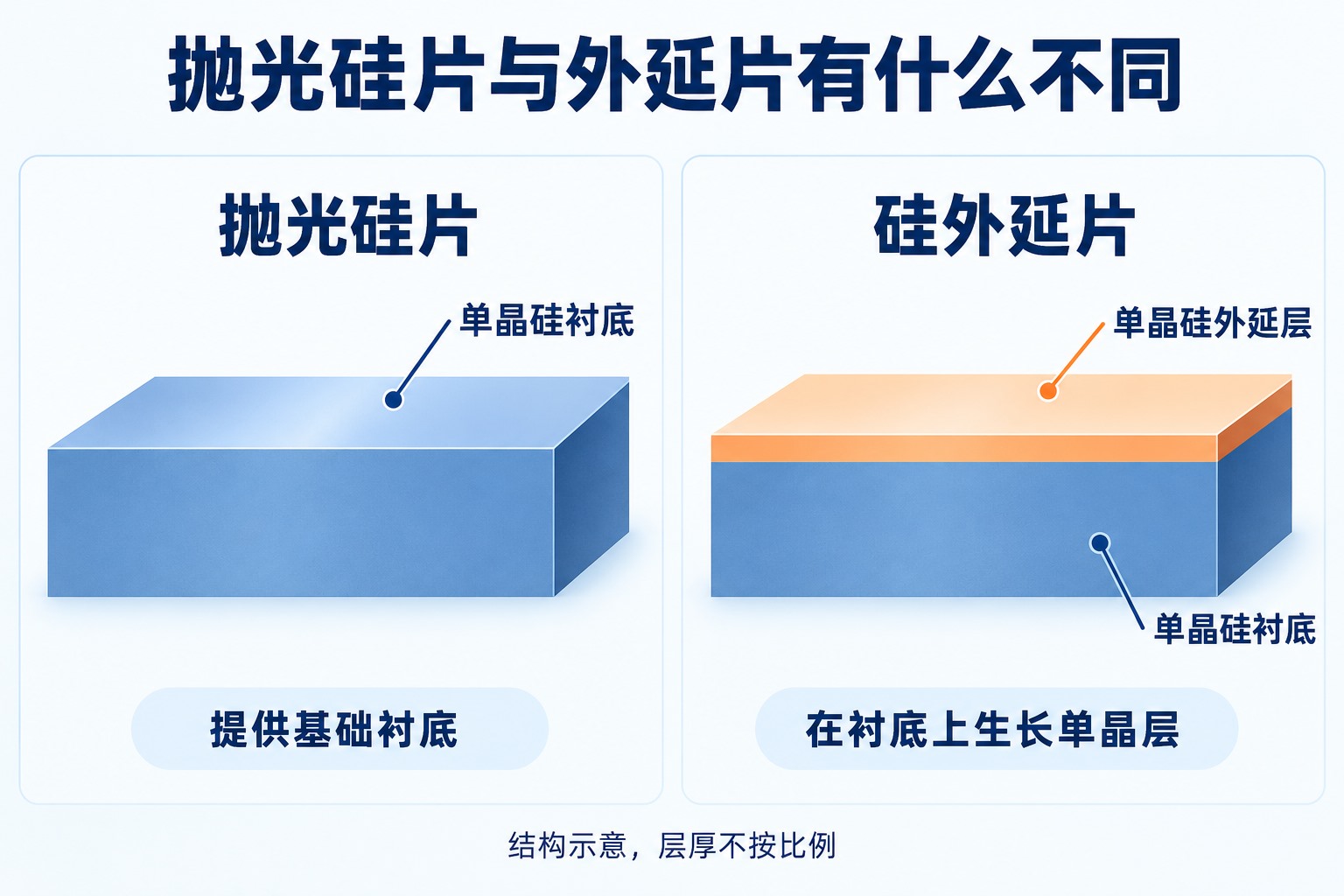

抛光片与外延片的差别,在于表面是否额外生长了规定的晶体层。以硅外延片为例,在硅衬底上生长单晶硅外延层,可分别控制表层与衬底的材料条件。绝缘体上硅(SOI)则在上部硅层与支撑衬底之间引入绝缘层,属于不同的层结构。SUMCO的硅片分类资料列出了这些结构,不能把外延层、绝缘层和光刻胶混为一谈。

硅片性能为什么不只看纯度和直径
硅片的电阻率和掺杂类型决定其电学基础;晶向、晶体缺陷、表面洁净度与几何形状则影响后续加工条件。高纯并不等于完全不允许加入其他元素:受控掺杂用于获得目标电学性质,需要抑制的是非预期杂质及偏离要求的浓度变化。EPFL微纳技术中心的硅片材料规格也将晶向、导电类型、掺杂剂和电阻率分别列出,而不是只给一个纯度等级。
平坦度和翘曲同样有实际意义。晶圆局部高度变化会改变曝光时表面与焦平面的关系,也会影响贴合、吸附和后续薄膜加工。颗粒与表面残留则可能成为图形缺陷或膜层附着异常的起点。因此,同直径、同材料名称的两种硅片,也不必然具有相同的加工用途。
光刻胶:把曝光图形变成临时加工掩模
光刻胶是对光或相应辐射产生化学响应的材料。它被涂覆成薄膜后,曝光改变指定区域在显影液中的溶解行为;显影留下需要的胶形貌,供后续刻蚀、注入或其他图形化工艺使用。光刻胶的作用是定义加工区域,曝光本身不会直接把硅片加工成完整电路。
正性胶和负性胶留下的区域不同

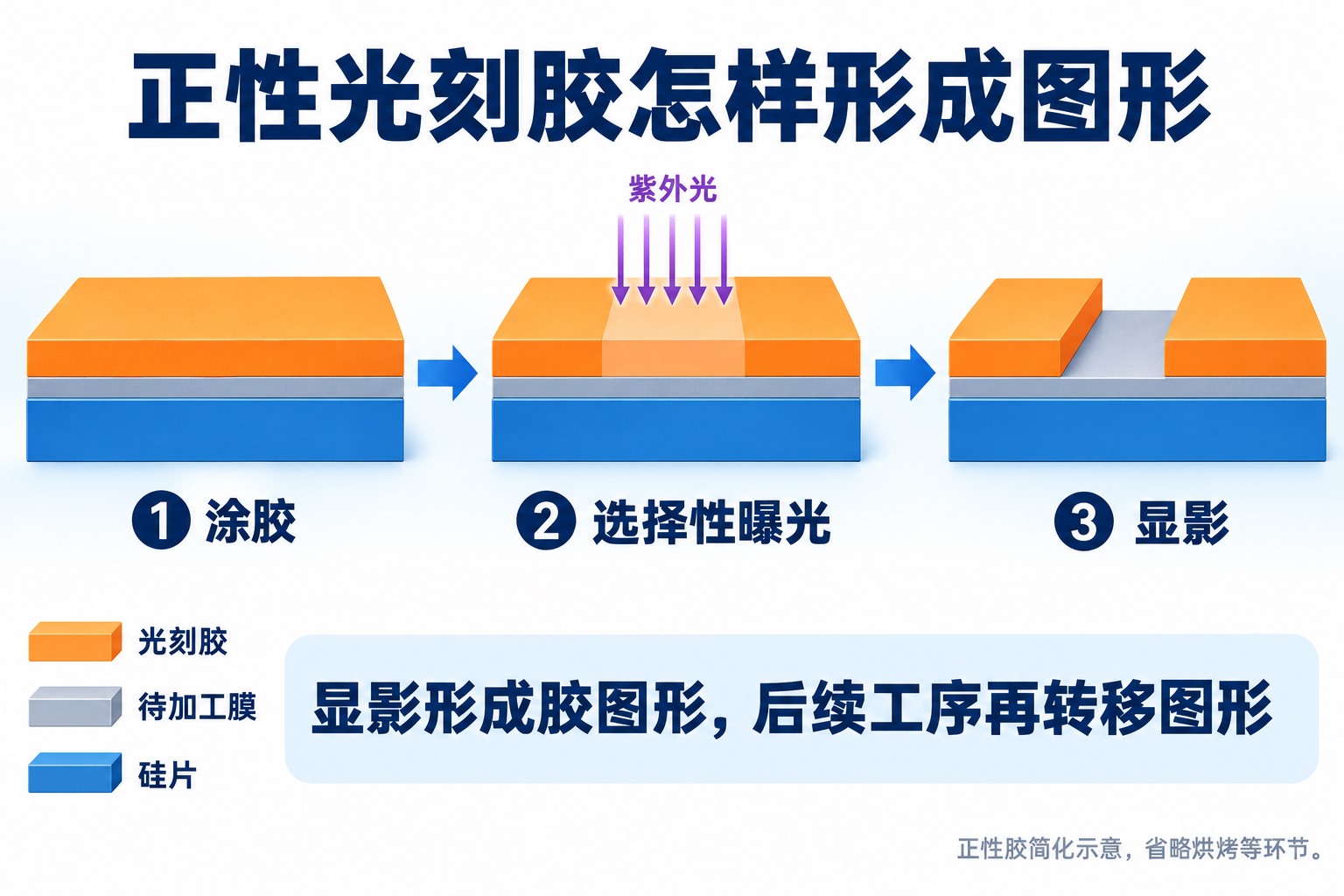

对于正性光刻胶,曝光区域在规定处理后更容易被显影液去除,未曝光区域保留;负性光刻胶则使曝光区域相对不易溶解,显影后保留曝光图形。这一正负关系描述的是图形形成方式,不表示哪一种天然更先进。
东京应化的显影液说明展示了显影体系与胶类型的对应关系。显影液必须与光刻胶及下方材料相容;它不是可以随意替换的普通清洗液。显影完成后的图形还需经后续加工转移到目标材料层,临时掩模在完成用途后按工艺要求去除。

分辨率、胶膜厚度和耐加工能力需要配合
光刻胶需要适配曝光波段和成像方式,不能因为名称都叫光刻胶,就把i线、KrF、ArF或极紫外(EUV)工艺用胶直接互换。分辨率描述胶能否形成所需细小图形,但图形形成后还要保持尺寸、附着和足够的耐加工能力。
胶膜过薄时,可能在后续刻蚀完成前已经消耗过多;膜厚、曝光与显影条件不匹配时,又可能难以形成要求的开口或侧壁。附着不足会导致胶图形脱落,残胶则可能遮住本来应加工的区域。EPFL的光刻工艺说明把涂胶、烘烤、曝光、显影与去胶作为相互关联的步骤,说明材料性能要在完整工艺条件下理解。
电子特气:在不同工序中提供反应物或处理环境
电子特气并不是“一种高纯气体”的名称,而是服务于特定电子制造工艺的一组气体材料。其用途取决于分子种类、配比及工艺条件。用于沉积的气体和用于去除材料的气体,都可能进入同一座晶圆厂,但完成的是相反的材料变化。

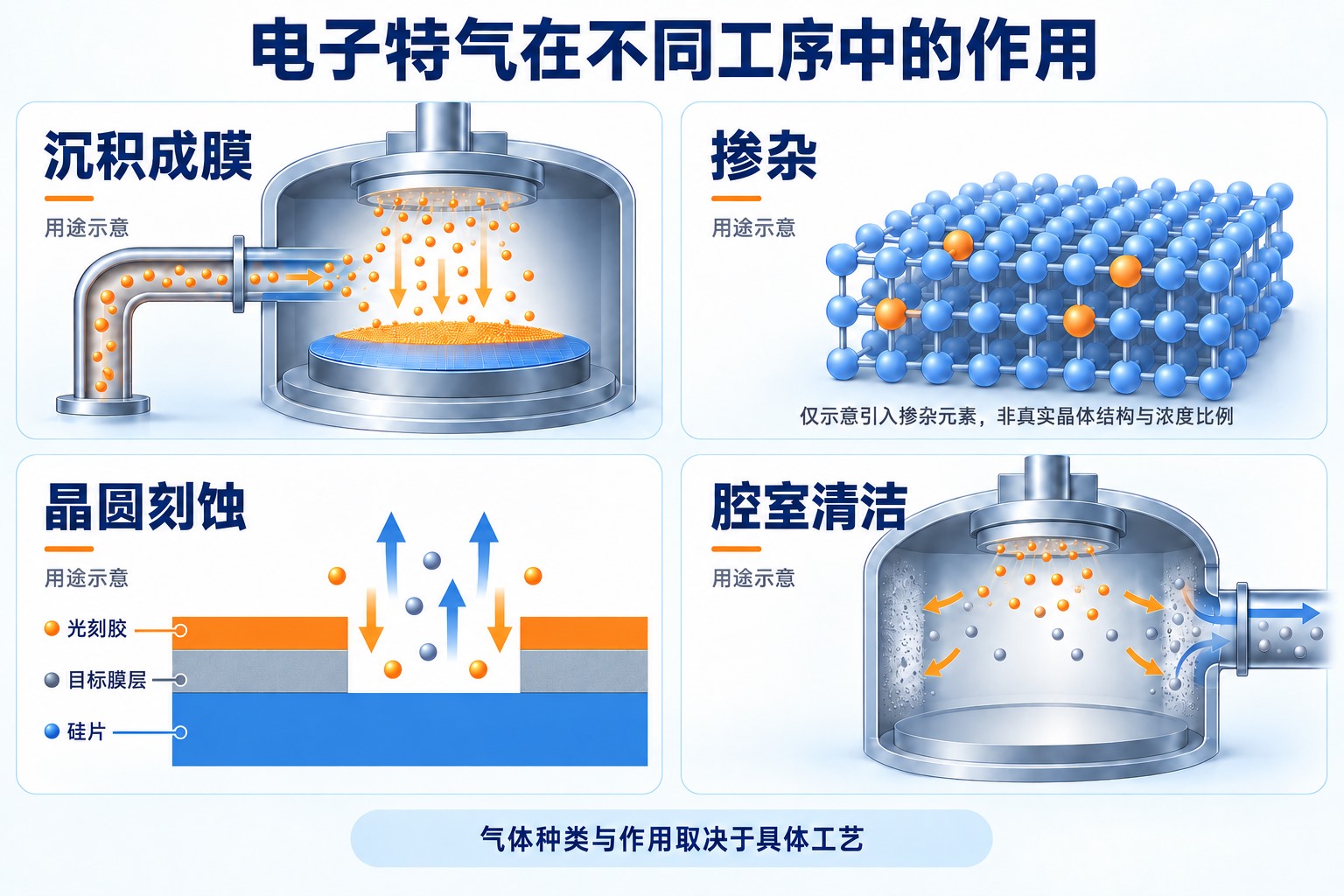

沉积、掺杂、刻蚀和腔室清洁的作用不同
沉积时,气态或汽化后的前驱体为薄膜提供所需元素,例如硅烷可作为含硅薄膜工艺的硅源。材料在规定温度、等离子体或表面反应条件下形成薄膜;前驱体并不是“吹到表面就成为膜”。某些前驱体在储存条件下为液体或固体,因此“沉积前驱体”与“电子特气”也不是完全相同的集合。
掺杂工艺引入受控的特定元素,以改变材料的电学性质;相应气体可作为掺杂元素来源。刻蚀气体则通过产生反应活性物种等方式去除目标材料。所用气体和工艺条件需要兼顾目标膜层的去除速度、对其他材料的选择性与结构形貌。液化空气的电子特种材料资料分别列出了沉积、掺杂和刻蚀等用途,不能将一种气体的作用扩大到全部工序。
腔室清洁处理的是设备内壁等位置的沉积残留,目的是控制残留累积和后续颗粒污染,它与直接加工晶圆是两件事。例如,三氟化氮(NF3)的官方应用资料列明了其作为氟源用于化学气相沉积反应器清洁的用途。这里只说明该用途,不表示NF3只能用于清腔,也不表示所有含氟气体可以互换。

气体质量还包括杂质种类和使用点状态
工艺关心的不只是总纯度,还包括水分、氧及其他杂质是否处于允许范围,以及混合气体的组分浓度是否稳定。目标气体本身纯度合格,但输送过程中引入颗粒或外来组分,仍可能改变成膜或刻蚀结果。因此,材料质量需要延伸到实际使用点,而不能只用气瓶标签判断。
电子制造还大量使用氮、氩等气体,其供气方式和功能不应全部并入“特气”一个词。液化空气将电子制造载气与大宗供气单独说明。无论大宗气体还是特气,能否用于某道工艺都取决于成分、杂质控制和设备条件,而非名称听起来是否特殊。
溅射靶材:为薄膜提供固体原料

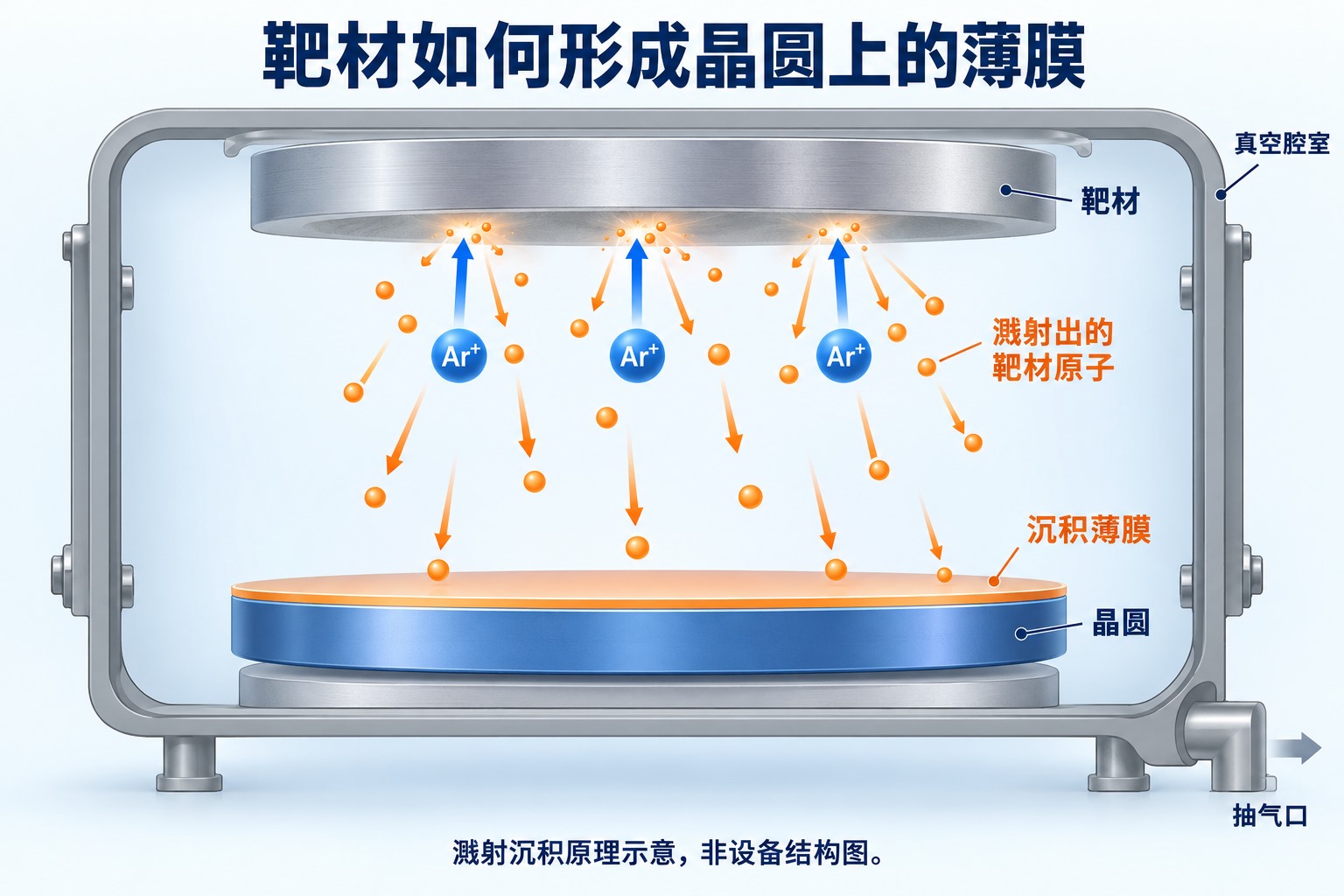

溅射靶材是在溅射沉积设备中被粒子轰击、向基底提供沉积物质的固体材料。溅射属于物理气相沉积(PVD)的一类:等离子体中的氩离子等粒子轰击靶表面,使靶材原子等逸出,随后在晶圆表面沉积成膜。靶材与晶圆不需要相互接触,也不是把一块金属熔化后浇在晶圆上。Kurt J. Lesker的薄膜沉积技术说明解释了这一材料转移过程。

靶材可以是金属、合金或化合物,具体承担哪种薄膜功能取决于材料和工艺。例如,铜靶可以用于铜互连的种子层,钽靶可用于铜互连工艺中的阻挡层。种子层为后续沉积或电镀提供基础,阻挡层则用于限制不希望发生的材料扩散;不能把所有金属薄膜都称为主导电层。JX先进金属的半导体靶材资料分别说明了这些用途。
靶材质量除了杂质含量,还涉及晶粒与组织均匀性、致密程度、表面状态及与背板的结合。组织差异会影响溅射稳定性,颗粒和异常放电可能带来薄膜缺陷,结合与散热状况也会影响使用稳定性。对同一种材料,单独提高标称纯度并不能替代这些控制。
薄膜的最终成分和性质还由工艺决定。例如,反应溅射会引入反应气体,使生成薄膜与原始金属靶材具有不同的化学组成。理解靶材作用时,需要把“原料是什么”与“最终形成什么膜”分开。
湿化学品、CMP和封装材料还承担什么任务
湿电子化学品控制去除对象与表面洁净度
湿电子化学品包括高纯酸、碱、溶剂和各种配方液,用于清洗、显影、湿法刻蚀或去胶。看起来同为液体,去除对象可能分别是颗粒、金属污染、有机残留、光刻胶或某一薄膜,不能把“清洗能力强”当作通用评价。
例如,去胶需要去除已完成用途的光刻胶,同时尽量不损伤下方金属或介质;显影则要求在胶层内部选择性地去除指定区域。两者的对象和终点不同。湿法处理还要考虑液体中的颗粒、金属杂质、残留及后续漂洗,避免去掉一种污染后又留下另一种影响。
CMP材料让多层结构得到可继续加工的表面
化学机械平坦化(CMP)利用抛光液中的化学作用与机械作用配合抛光垫去除材料,使表面适合后续加工。它既不是只靠硬磨料磨平,也不是普通清洗。抛光液的化学配方、颗粒状态和抛光垫特性,需要共同适应正在处理的金属或介质层。
去除速率高不一定代表结果好:还要关注片内均匀性、对不同材料的去除选择性、微划伤及抛光后残留。大颗粒或团聚体可能增加划伤风险,化学状态变化则可能使去除行为偏离预期。Entegris的CMP资料将抛光液、抛光垫、过滤、过程监测和抛光后清洗放在同一体系内,说明平坦化效果来自材料与工艺的配合。
封装材料负责互连、支撑、保护和热管理
封装基板或引线框架提供承载与外部连接基础;键合丝、焊料等形成相应电连接;芯片粘结材料用于固定裸片,部分材料还承担导热或导电功能;塑封料、底部填充材料等则用于保护与支撑。具体组合随封装结构变化,不能认为每颗芯片都同时使用全部材料。
封装材料需要关注不同材料热膨胀差异、界面附着、空洞、吸湿及热传导等问题。例如,底部填充材料进入芯片与基板之间的间隙,可分担互连处的热机械应力;填充不完整或界面结合不良,则会削弱预期作用。SK海力士的晶圆级封装材料说明还展示了临时键合材料、光刻胶、靶材与电镀液在封装中的用途,说明封装材料远不止一层外壳。
为什么高纯度不能单独代表材料质量
纯度回答的是杂质含量问题,工艺还需要材料在具体条件下产生稳定、符合要求的结果。对硅片,受控掺杂与晶体质量是必要条件;对光刻胶,要看可形成的图形及其加工稳定性;对气体和靶材,还要看反应或沉积行为;对CMP和封装材料,则要考察去除、界面与可靠性表现。
因此,材料验证通常要把来料分析与实际加工结果对应起来:光刻材料看胶膜与图形,沉积材料看膜厚、成分和缺陷,抛光材料看平坦度及残留,封装材料看结构完整性和规定条件下的可靠性。同一种化学名称、同一个纯度数字,无法代替这些结果。
理解半导体材料,最直接的方法是确认三件事:它在哪道工艺中使用,改变或保护什么对象,哪些性能会影响下一步加工。这样既能读懂硅片、光刻胶、电子特气与靶材之间的分工,也能看出它们为何必须与清洗、抛光和封装材料共同配合。
参考资料
- SUMCO:Product Lineup,抛光硅片、外延片与SOI结构。
- EPFL微纳技术中心:Materials;Introduction to Photolithography。
- 东京应化:Developer and Rinse Solutions。
- 液化空气:Electronics Specialty Materials;Carrier Gases;Nitrogen Trifluoride。
- Kurt J. Lesker:Thin Film Deposition Techniques & Capabilities。
- JX先进金属:Sputtering Target (PVD) for Semiconductor。
- Entegris:Chemical Mechanical Planarization (CMP)。
- SK海力士:Semiconductor Back-End Process Episode 10: Exploring the Roles of Materials in Wafer-Level Semiconductor Packaging,2023年12月11日。
