IGBT的全称是绝缘栅双极型晶体管，英文为Insulated Gate Bipolar Transistor。它是一种可由栅极信号控制导通和关断的功率半导体器件，常用于变频器、牵引变流器和新能源逆变器，承担电能转换中的功率开关任务。
IGBT把MOS栅的电压控制方式与双极型器件的导电机制结合起来，能在较高耐压下保持较低的导通压降。不过，导通时存储的载流子又会增加关断负担。理解这项取舍，就能解释它为什么适合许多中高压、大功率场景，以及为什么不能无限提高开关频率。
IGBT的G、C、E三个端子分别做什么？

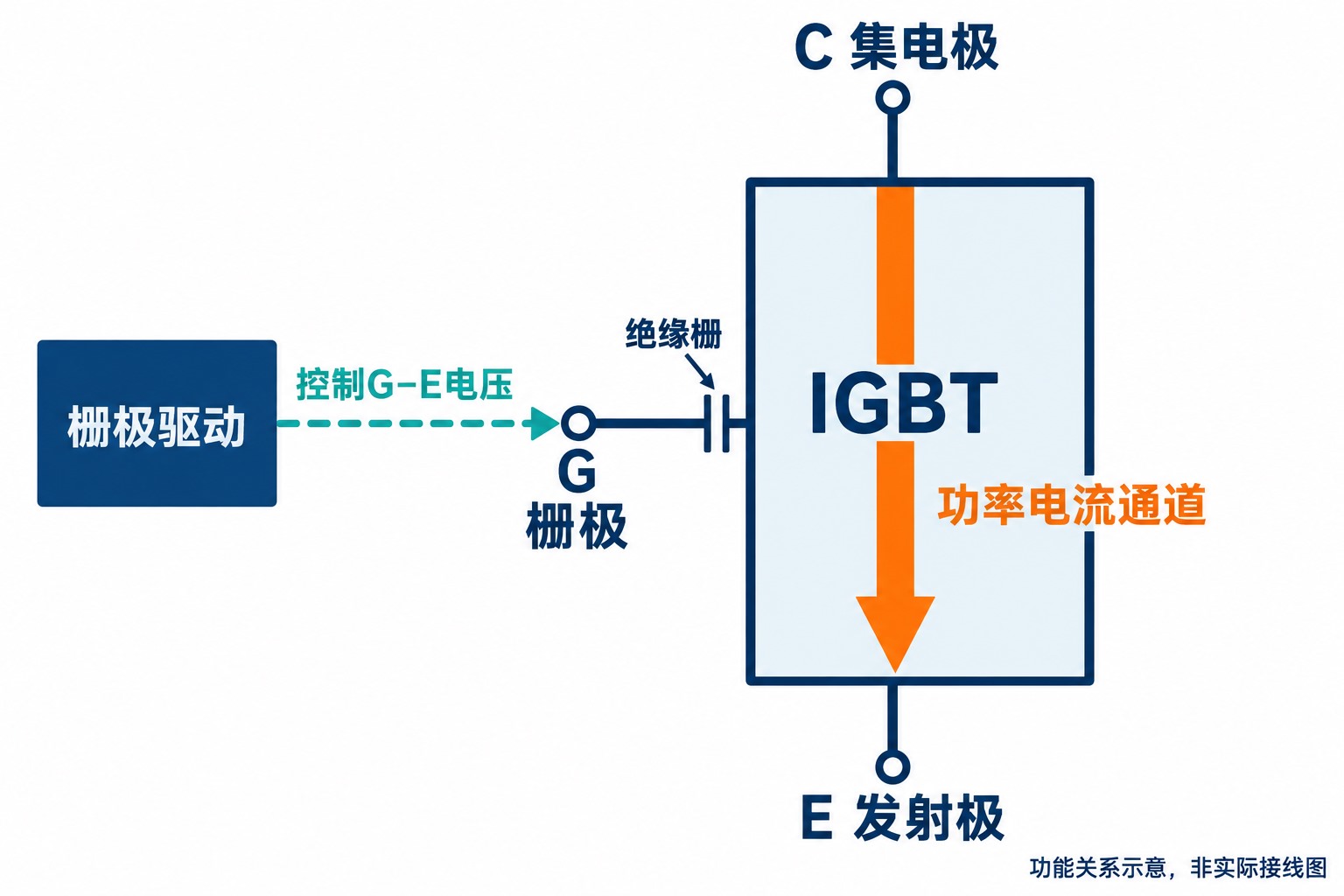

以常见的N沟道IGBT为例，三个基本端子分别是栅极G、集电极C和发射极E。控制信号与负载功率走的是不同通道。
| 端子 | 作用 |
|---|---|
| G：栅极 | 通过栅极相对发射极的电压控制器件状态，通常记作VGE。 |
| C：集电极 | 功率通道的一端。正常正向导通时，常规电流从C流向E。 |
| E：发射极 | 功率通道的另一端，也是栅极驱动电压的参考端。 |
栅极不是负载电流的入口，电机所需的功率也不是由控制芯片的信号引脚提供。控制芯片决定开关时序，栅极驱动电路推动IGBT切换状态，C—E通道则控制主回路中的电流。
这里说的是器件功能端子。实际封装的引脚位置、辅助发射极引出端和内部连接会随产品而变，不能仅凭G、C、E的示意位置判断实物接线。
IGBT怎样用栅极电压控制大电流？
绝缘栅通过电场形成导电沟道
IGBT的栅极与半导体之间有很薄的绝缘层。施加适当的正向栅极—发射极电压后，电场使栅极下方形成MOS导电沟道，为后续的功率导电创造条件。撤去这一驱动条件，沟道便消失。这个过程不需要像传统双极型晶体管那样持续提供基极驱动电流。
但“电压控制”不等于“栅极完全不需要电流”。栅极结构具有电容，开通时驱动器要向它充电，关断时要抽走电荷。东芝IGBT应用笔记明确说明，输入电容的充放电速度会影响开关特性。稳态栅极电流很小，与切换瞬间需要驱动电流，是两回事。
栅极电压超过阈值，只意味着器件开始具备导通条件，并不代表已经达到适合大电流工作的充分导通状态。实际驱动电压、充放电能力和栅极电阻需要与器件特性配合，不能把逻辑控制信号直接当成功率器件已经可靠开通的证明。
电导调制降低了承压区域的导通阻力
高耐压器件内部需要能够在关断时承受电压的漂移区。对硅功率器件而言，这一区域的耐压设计往往会带来导通电阻的代价：能挡住较高电压，不意味着导通时电流就能毫无损耗地通过。
IGBT导通后，除了电子参与导电，集电极侧还会向漂移区注入空穴。电子和空穴是两类载流子；它们的浓度增加，使漂移区更容易导电，这一现象称为电导调制。可以理解为，原本为了承压而较难导电的区域，在导通时得到额外载流子的帮助，从而降低导通压降。
因此，IGBT兼具较方便的栅极控制方式和适于承载较大电流的导电特性。这里的“MOS控制加双极导电”描述的是同一芯片内部的工作机制，并不是把一颗MOSFET和一颗双极型晶体管简单装在一起。它在较高耐压下的导通优势，也不代表任意电流、温度和频率下都比其他器件损耗低。
IGBT开关时为什么会发热？
导通压降与开关过渡都会消耗能量
理想开关导通时电压为零，关断时电流为零；实际IGBT做不到这两点完全理想化。导通时，C—E之间仍有压降，电流流过便产生导通损耗。某一时刻的损耗功率可以理解为“导通压降×电流”，一个周期内的平均值还取决于电流变化和导通时间。
开通和关断也不是瞬间完成的。在过渡期间，器件两端可能同时存在较高电压与电流，两者重叠的时间越长，消耗的能量通常越大。在其他条件近似不变时，平均开关损耗可粗略理解为“每次开通与关断的能量之和×开关频率”。英飞凌损耗计算资料也将导通和开关损耗作为主要分析项，并要求结合电流、电压、温度和变换器工作条件。
关断尾流来自尚未消失的载流子
关断时，驱动器抽走栅极电荷，MOS沟道关闭，但漂移区中先前积累的载流子不会同时消失。它们需要被抽走或通过复合消失，因此电流可能先快速下降，再拖出一段逐渐衰减的尾部，这就是关断尾流。
尾流期间，IGBT两端的电压已经升高，仍在流动的电流便继续产生关断损耗。东芝关于尾流的技术解释指出，减少载流子寿命或减少空穴注入可以降低尾流，却可能使导通压降上升。也就是说，降低导通损耗和降低关断损耗之间存在器件设计上的取舍。
提高开关频率，可以让电流调节更细、改变纹波和噪声特性，但同一秒内要经历更多次开关损耗。栅极驱动过快又可能加剧电压过冲和电磁干扰。因此，“开关越快越好”并不是完整的性能判断。
这些损耗最终大多转化为热量，需要从芯片经过封装和热界面传到散热器，再由空气或冷却液带走。芯片内部的结温不等于外壳温度；负载波动还会造成温度循环。热设计因此关系到可持续输出能力和可靠性，并非在额定电流之外随意附加的一个散热片。
IGBT芯片、模块和驱动器有什么区别？
这三个名称对应不同层次，不能把“做出了模块”直接理解为“其中的芯片也全部自研自产”。
| 对象 | 主要承担的工作 |
|---|---|
| IGBT芯片 | 在半导体内部实现耐压、导电和受控开关，是功率器件的核心。 |
| IGBT模块 | 按电路结构封装一颗或多颗功率芯片，常与续流二极管组合，并处理电气连接、绝缘和散热路径。 |
| 栅极驱动器 | 接收控制信号，提供栅极充放电所需的驱动，部分器件还集成隔离、欠压或短路相关保护。 |
电机绕组具有电感，开关状态改变时，电流不能立刻归零。常见IGBT逆变电路因此配置续流通道，模块中常见的反并联二极管就是为电流换流服务的；这并不意味着所有IGBT裸芯片天然具有同样的反向导通能力。模块里的二极管也有自身损耗。
英飞凌IGBT资料区分了裸芯片、分立器件和模块，并说明模块可组合IGBT与二极管芯片。普通IGBT模块不必然包含栅极驱动器；智能功率模块（IPM）则可进一步集成功率器件、驱动及保护功能，仍应按具体产品理解其集成范围。
IGBT在变频器和逆变器中做什么？
从交流输入到电机调速

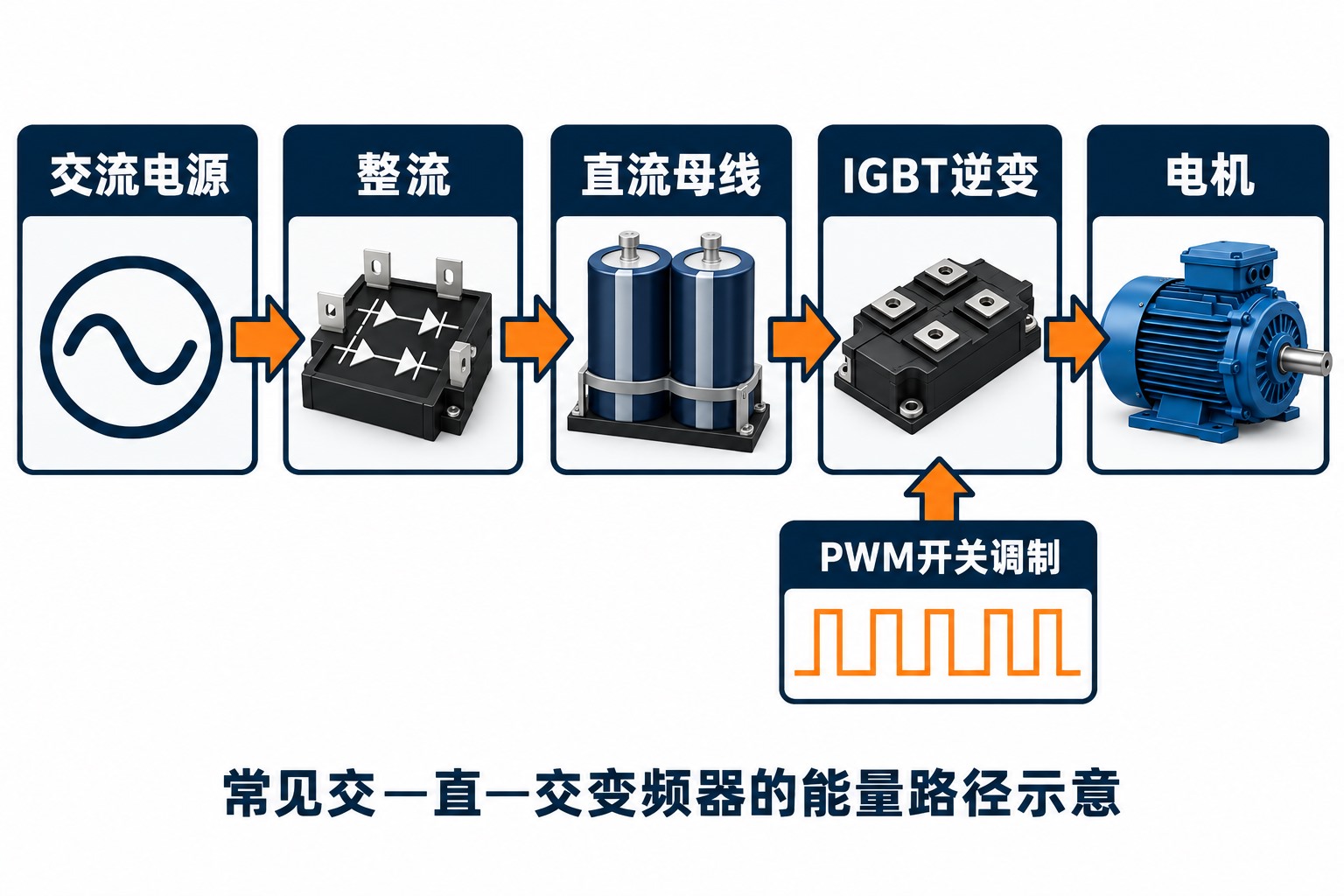

以一台驱动工业风机的常见交—直—交变频器为例，电机需要按工况调整速度，但电网提供的是既定频率的交流电。变频器可以通过以下路径重新组织电能：
- 整流：将输入交流电变为直流。常见方案可以使用二极管整流桥，并非这一环节必然使用IGBT。
- 直流母线：通过电容等器件储能、减小电压纹波，为后级提供直流电源。
- IGBT逆变桥：按控制器安排的时序反复开关，将直流母线电压施加到电机各相，形成受控的脉冲电压。
- 电机运行：通过脉宽调制（PWM）调节输出电压的基波幅值和频率，并结合电机电流等反馈，实现调速和转矩控制。
IGBT没有把直流电“平滑地改造成正弦波”。逆变级输出的是高速切换的电压脉冲，电机绕组的电感使电流相对平滑，控制算法则使其中需要的交流分量符合运行目标。开关频率与电机供电的基波频率是两个不同概念。
例如，风机从较低速度加速到较高速度，控制器会调整电压、电流与频率指令；驱动器据此控制IGBT切换，主回路才把电能按所需方式送入电机。IGBT负责功率执行，不能独自决定电机转速，更不独自完成全部反馈控制。
牵引、电驱和新能源设备中的电能转换
在轨道牵引系统中，功率变流器将来自供电系统的电能转换为牵引电机所需的电压和电流；在支持再生制动的系统中，还需要处理电机回馈的能量。IGBT承担其中的受控功率切换，具体整流、逆变和回馈方式由整套拓扑决定。
新能源汽车的主驱逆变器则把动力电池提供的直流电变为驱动电机所需的受控交流电，并通过电机电流控制转矩。部分主驱逆变器采用IGBT作为功率开关，英飞凌车用IGBT说明也将混合动力和纯电动车列为应用场景。主驱逆变器负责驱动电机；车载充电机在交流充电时将外部交流电转换为适合电池充电的直流电，两者承担的转换任务不同。
光伏逆变器将直流侧的电能转换为符合并网要求的交流电；风电变流器和储能变流器也需要根据发电机、电池及电网条件完成电能变换。采用IGBT的方案中，它位于功率变换级，而不是负责计算控制策略的处理器。应用名称相同，也可能采用不同器件和拓扑。
IGBT、MOSFET和SiC是什么关系？
IGBT和MOSFET是器件类型；SiC是碳化硅这种半导体材料。日常讨论“SiC替代IGBT”，很多时候实际比较的是硅IGBT与碳化硅MOSFET，不是把三个同级分类并列起来。
功率MOSFET主要依靠多数载流子导电，不需要利用IGBT那样的少数载流子注入来实现电导调制，因此没有同一机制形成的关断尾流。硅MOSFET的耐压与导通电阻之间也存在取舍；碳化硅可承受更高电场，使高耐压MOSFET获得不同的结构和损耗条件，这也是其高频电能转换价值的重要基础。
但器件总损耗还与负载、电压、温度、驱动和电路结构有关，不能由“材料更新”直接推导出所有工况下的优劣。英飞凌电机逆变器技术文章也把开关器件、驱动和电流反馈放在同一系统中讨论。器件变化往往要求重新处理开关速度、寄生参数、绝缘和电磁兼容，不能只理解为替换一个同尺寸元件。
国产IGBT发展到了哪一步？
设计、制造、封装和应用是不同环节

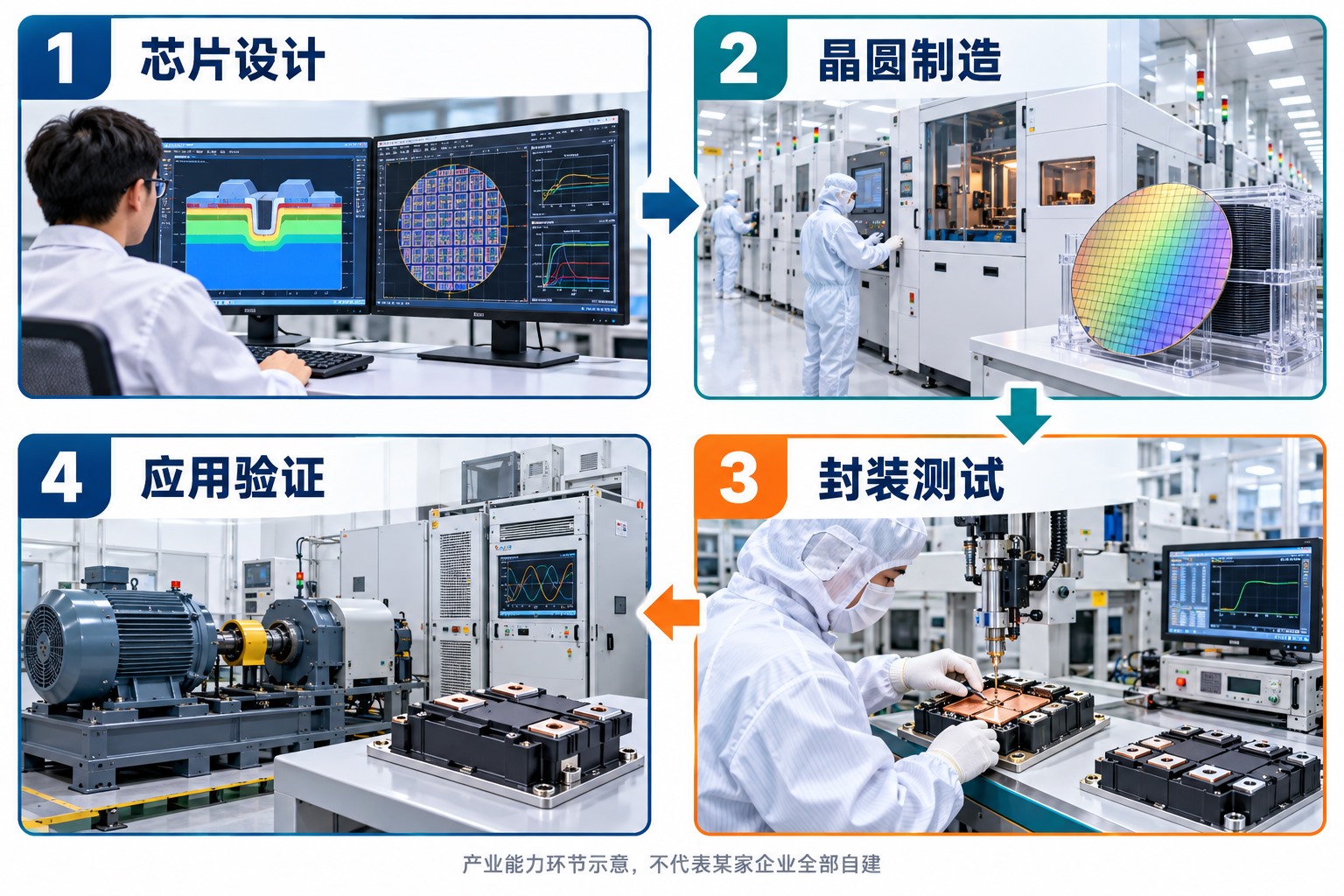

国产化需要落实到具体环节：设计决定芯片结构和参数目标，晶圆制造把结构做出来，封装测试把芯片变成可连接、可散热、可交付的器件，应用验证则检查它在实际电路和工况中能否可靠工作。这些环节可以由不同企业协作完成，并不要求一家企业全部自建。
2026年半年报披露显示，国内部分IGBT产品已经进入芯片量产、模块生产和应用交付阶段。但这些事实应按产品、制造基地和报告期分别理解，不能合并成一个没有统计口径的“国产化率”。
2026年半年报披露了哪些具体进展？
在2026年8月20日披露的时代电气半年报中，公司说明株洲的全系列IGBT及配套快恢复二极管（FRD）产品已导入宜兴并量产。这里的全系列指该公司报告所述产品范围。这一信息体现的是芯片工艺与产品向另一制造基地导入并形成量产，不只是新厂房或规划产能的宣布。
2026年8月25日披露的斯达半导半年报则说明，公司已实现自主IGBT芯片量产，以及IGBT模块的大规模生产和销售。芯片与模块两层证据需要分别保留：它们说明相关产品已经超出研发样品阶段，但不意味着每种新产品都已完成量产，也不能据此推定全部材料、设备和生产环节均来自国内。
同一份斯达半导报告还披露，一款面向风电变流器的2300V IGBT产品研发成功并通过可靠性验证，而批量导入在当时仍是下半年的预计安排。这个例子说明，同一家企业也会同时存在已量产产品和仍在导入过程中的新产品；截至该报告期，不能把后者写成已经批量装机。
量产、认证和装机分别能证明什么？
量产说明产品进入批量制造阶段，仍需结合具体型号、实际产出和一致性理解；认证或验证对应特定标准、客户或试验条件，必须说明验证对象和范围；装机说明器件进入实际设备，但装机数量与持续运行结果又是进一步的证据。项目定点、计划扩产和建成产线，都不能直接代替这些结果。
因而，国产IGBT的进展既包括“能否设计制造”，也包括“能否稳定封装交付并通过目标工况验证”。上面的当期披露表明一些产品已经走到量产与商业应用阶段，新的电压等级和应用产品仍按各自节奏推进。它们支持具体环节的进展，尚不能据此得出所有场景已经全面替代的结论。
参考资料
- 东芝：《IGBTs (Insulated Gate Bipolar Transistor)》，应用笔记，2022年7月4日；结构、工作原理、电容、损耗及栅极驱动部分。
- 东芝：What is the tail current of an IGBT?，IGBT技术问答。
- 英飞凌：IGBTs—Insulated gate bipolar transistors，器件与模块技术概览。
- 英飞凌：IGBTs: Loss calculation and junction temperature estimation for an SPWM voltage source converter，2022年发布，页面标注2025年更新。
- 英飞凌：Power semiconductors the key component for motor inverters，2020年技术文章；CoolSiC technology details技术说明。
- Texas Instruments：Isolated gate drivers，栅极驱动器技术概览。
- 株洲中车时代电气股份有限公司：《2026年半年度报告》，2026年8月20日披露。
- 斯达半导体股份有限公司：《2026年半年度报告》，2026年8月25日披露。
