DCS是什么？集散控制系统的结构与工作原理

集散控制系统（DCS，Distributed Control System），也称分布式控制系统，是把生产过程的控制任务分配给多个控制器，再通过通信网络和统一的工程、操作环境协调运行的控制系统。它既要让温度、压力、流量等回路持续调节，也要让操作人员了解各工艺单元的状态，并在权限范围内发出指令。

“集散”可以理解为分散控制、集中监视与操作。这里的“集中”不意味着所有控制计算都在控制室电脑上完成，“分散”也不意味着各控制器互不相关。若还不熟悉测量、控制与执行之间的基本关系，可先阅读工业自动化的系统组成与控制原理；下面用一套水罐加热过程，具体看DCS如何把这些环节组织起来。

DCS的控制分散在哪里，为什么还要统一协调？

例如，一套供热与用水装置可以由不同控制器分别负责加热单元、储水单元和输送单元。每个控制器处理分配给它的测量信号、调节回路与设备逻辑，上层操作环境则呈现整套装置的运行情况。控制器可以安装在不同区域，也可以集中装在机柜间；判断“分散控制”，应看控制任务的分配，而不只看机柜相距多远。

局部回路需要分工，工艺过程却仍然相互影响：输送流量增大，会改变加热负荷；储罐液位不足，会影响后续供水。因此，DCS还要组织跨单元的数据、运行条件和操作关系。美国国家标准与技术研究院在NIST SP 800-82 Rev.3第2.3.3节中，将DCS描述为协调多个局部控制子系统的控制架构，而非单独某一种控制器。

这种组织方式有利于划分控制职责，并限制部分故障的直接影响范围，但不能据此推导“一个控制器故障，全厂其他部分一定不受影响”。共用网络、供电以及上下游物料关系，仍可能把局部问题传递到其他单元。

DCS系统由哪些部分组成？

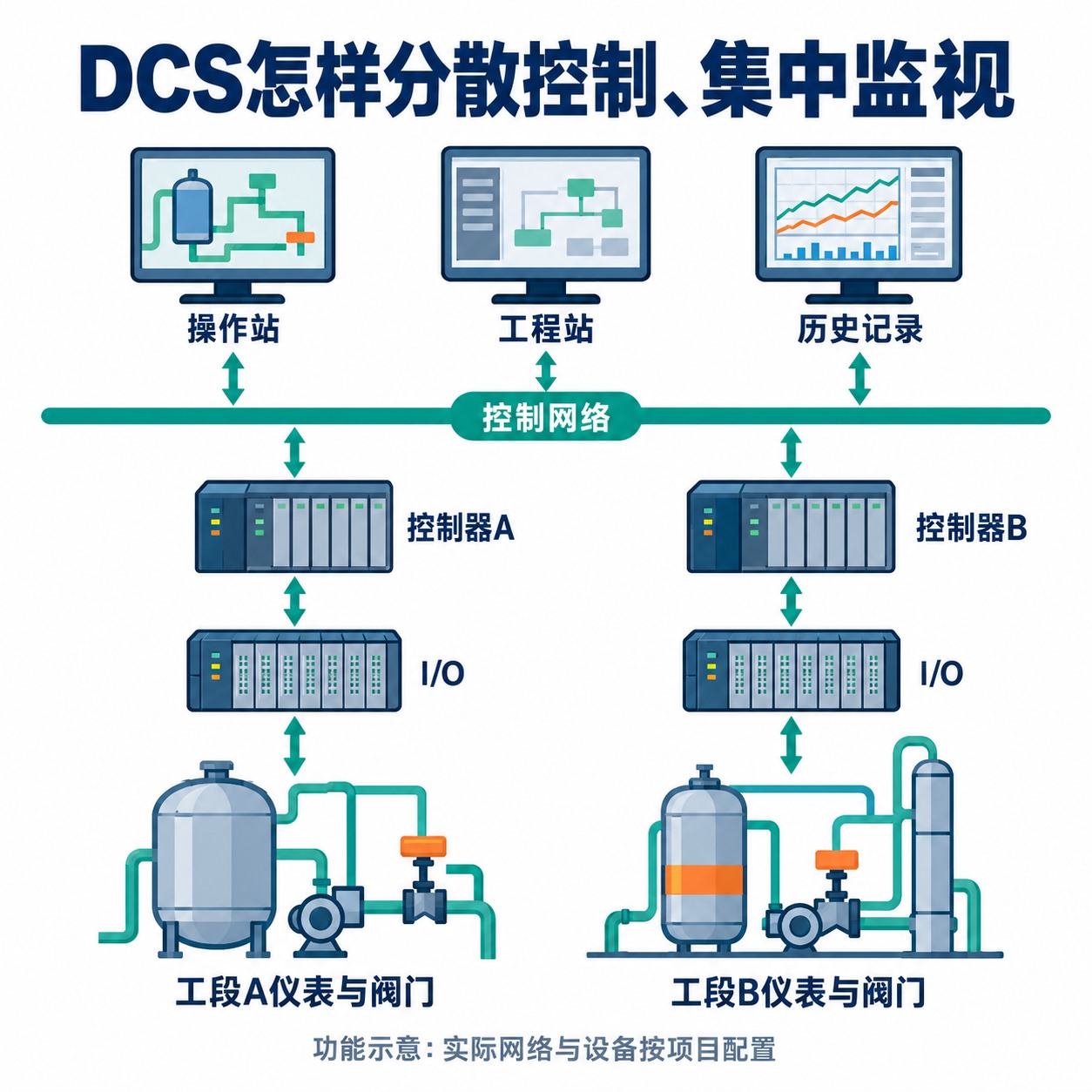

理解DCS结构时，可以沿着“现场发生什么—谁作出判断—怎样改变过程—人员怎样介入”这条线来看。以下是功能划分，不要求每个功能各对应一台独立设备。

组成与功能位置	承担的工作
现场仪表与执行机构	温度变送器、压力变送器等提供测量信号；调节阀、电机等接受控制作用，实际改变流量、转速或其他过程条件。
输入输出接口（I/O）	把现场信号接入控制系统，把控制命令送回现场。既有模拟量输入、输出，也有开关量输入、输出；可采用本地或远程I/O，也可通过数字通信连接设备。
过程控制器与控制站	执行分配给它的调节算法、逻辑判断和工步顺序。工程中“控制站”有时指包含控制器和相关I/O的控制单元，具体范围随系统命名而异。
控制与通信网络	传递过程数据、设定请求、状态和工程信息。控制器到远程I/O、控制器之间、控制器到操作环境，可能采用不同通信路径，不能只用一个“网络正常”概括所有连接。
操作、工程与历史功能	操作功能负责监视、授权操作和报警呈现；工程功能用于组态与维护；历史功能保存配置范围内的过程值和事件，帮助分析变化及追查操作。

例如，横河的CENTUM VP系统概述分别列出人机接口站、工程站和现场控制站，并明确现场控制站承担控制计算与I/O功能。不同产品可能使用不同站名，但“显示与操作”“配置与维护”“执行过程控制”这几类职责需要分清。

DCS怎样完成一条温度控制回路？

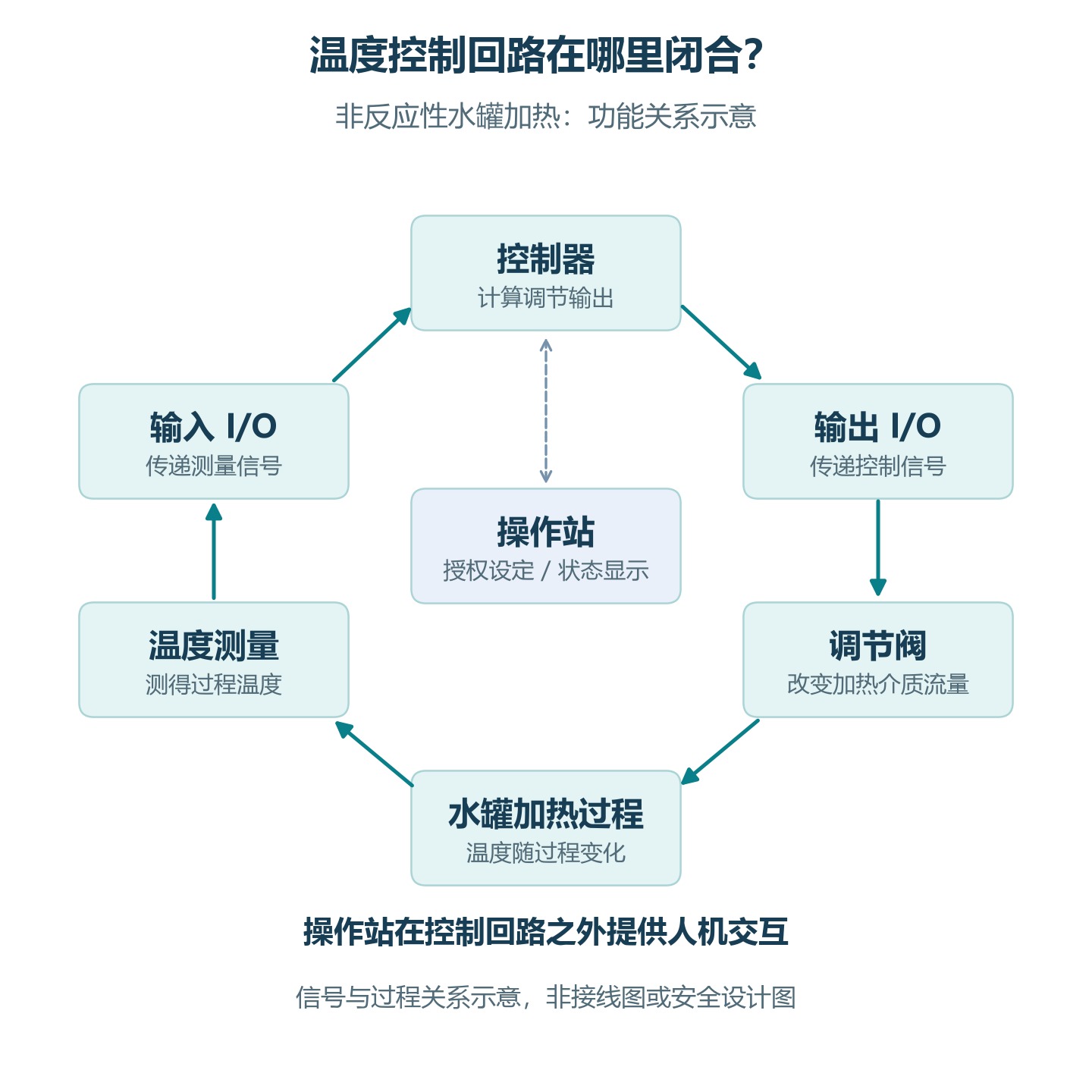

以非反应性水罐加热作为学习例子：温度变送器测量罐内水温，控制器通过调节阀改变加热介质的供给，操作人员在画面上设定目标温度。以下量程和数值均为假设演算，用于说明信号关系，不是实际装置的投产参数。

测量进入DCS：电流值要按量程解释

假设温度变送器把0—100℃线性转换为4—20mA信号，输入通道接收到12mA。按这一配置，温度测量值为：

温度＝（12－4）÷（20－4）×100＝50℃。

这里包含两件事：I/O接收电信号，系统按已配置量程把它解释为工程量。若变送器实际量程与系统组态不一致，即使电流采集正常，画面温度也会错误。信号无效、断线或超出正常范围时，还需要依据通道诊断和组态处理其质量状态，不能把所有异常都换算成可信温度。

4—20mA只是这个例子的接口。采用数字仪表时，测量值和诊断信息也可以通过通信进入控制系统，不能把“DCS采集”限定为模拟量接线。

控制器计算：偏差不是阀门开度

假设操作人员设定60℃，当前测量值为50℃，按“设定值减测量值”计算，温度偏差为10℃。在这个增加阀门开度会增加供热的例子中，控制器应按已配置的控制方向和调节规律形成供热要求。采用比例、积分、微分控制（PID）时，输出还与控制参数、此前的积分状态、变化趋势及输出限制有关，不能把10℃偏差直接解释为开阀10%。

这些基础控制计算通常由控制器执行，而不是等待操作站每刷新一次画面才计算一次。Emerson的DeltaV PK Controller资料就明确说明，控制器依据I/O与设备信号执行控制逻辑，并按分配的扫描周期调度控制模块。具体周期取决于过程响应和系统配置，没有所有DCS通用的固定周期。

输出作用于现场：命令必须经过真实过程才形成反馈

为了继续演算，假设某一时刻控制器计算出的输出为40%，输出通道把0—100%线性映射为4—20mA，那么送往阀门定位器的命令电流为：

输出电流＝4＋40%×（20－4）＝10.4mA。

这个40%是另行给定的计算结果，不是由前面的10℃偏差直接推出来的。即使把该命令配置为40%的阀位要求，也不能据此认定实际阀位一定到达40%，更不能认定加热介质流量正好是最大流量的40%。阀门卡涩、定位器状态、阀门特性和前后压差，都会影响最终作用。

调节阀改变介质供给后，热量传入水罐，水温经过一定时间才发生变化；温度变送器再次测量，控制器据此继续调整。若较冷的补水进入罐内，这个扰动也会通过新的测量值进入闭环。真正的反馈是重新测得的过程状态，不能用“输出命令已发出”代替。

操作站与工程站有什么区别？

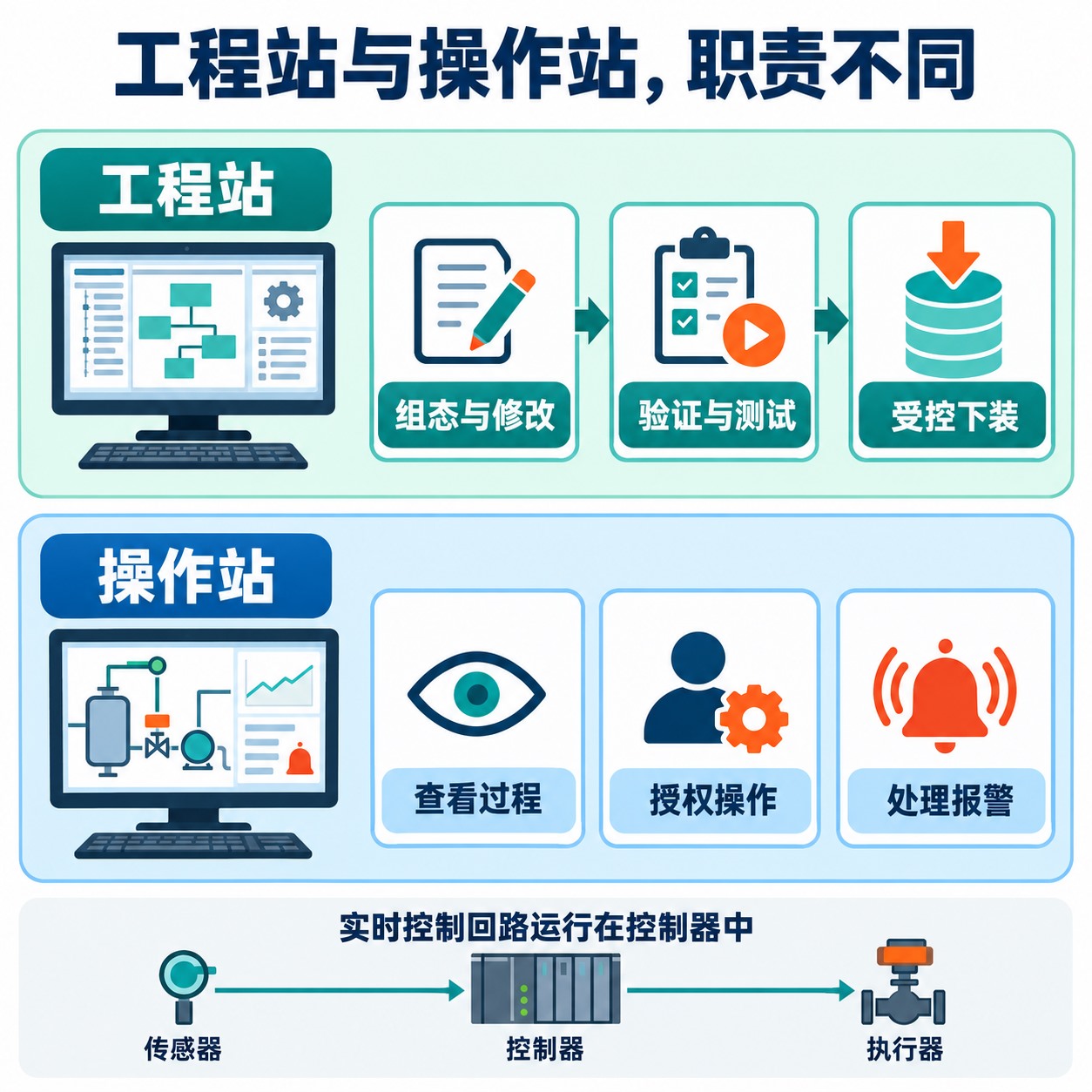

操作站面向正在运行的过程。操作人员查看温度测量值、设定值、控制输出和运行模式，在授权范围内修改设定值、发出设备操作请求、确认报警。工程站则用于定义和维护系统怎样工作，包括点位与量程、控制逻辑、画面关联、报警条件以及相关配置。

这首先是职责区别，不是“两类电脑必须永远分开摆放”。ABB的Freelance 2024入门手册第54页同时列出了工程站、操作站和工程操作合并站。即使在同一台计算机上使用这两类功能，运行操作与工程变更仍需采用不同的权限和管理方式。

回到水罐例子，操作人员把目标温度从一个允许值调整到另一个允许值，是按现有逻辑运行设备；工程人员把输入量程从0—100℃改成0—200℃，则改变了同一电流值的解释，可能同时影响显示、控制和报警。后者需要核对现场仪表、关联逻辑与配置版本，完成相应验证，再按受控流程应用到运行系统，不能当作普通画面操作。

分析温控异常时，也不能只看当前温度。把测量值、设定值、输出、自动或手动模式以及相关报警放在同一时间线上，才能区分“目标被修改”“自动调节正在响应”和“输出已经很大但温度仍不上升”。历史记录能支持这种判断，但前提是相关变量确已记录、时间关系可信；一条平滑曲线本身并不证明控制效果合格。

报警确认表示人员已知晓该报警，并不消除产生报警的工艺条件。由程序自动执行的联锁动作，也与人员在画面上确认报警是不同机制。

DCS与PLC、SCADA的区别是什么？

这三个名称不完全处于同一层面，不能简单排成三种互斥设备。可编程逻辑控制器（PLC）侧重控制器及其编程执行能力；DCS描述整套集散控制架构；数据采集与监视控制系统（SCADA）侧重分布对象的数据汇集和监督控制。

概念及比较对象	理解其职责与交叉关系
PLC：局部控制能力	能够处理逻辑、顺序、计数、通信和PID等任务，不只处理开关量。PLC既可以独立控制设备，也可能成为DCS或SCADA中的局部控制组成。
DCS：整体控制架构	把多个控制单元与工程、操作和过程信息组织在同一系统中。其价值不仅是连接控制器，还包括让回路、设备、画面与运行管理形成一致关系。
SCADA：监督控制与数据汇集	常用于泵站、管网等分散对象，也可以用于厂内监控。除了采集与显示，还可以发送设定值或操作命令；现场快速或连续控制通常由当地控制单元承担。

NIST对SCADA、DCS与PLC拓扑的说明明确指出，PLC可以在SCADA和DCS系统中担当控制部件。因此，不能用“PLC只能做逻辑、DCS只能做模拟量”，或“SCADA只能看、不能控制”来划界。判断一套实际系统，应看控制任务在哪执行、各站点如何协作及哪些功能已经集成，而不是只看界面名称。

哪些生产过程常见DCS，为什么需要它？

化工、炼油、发电、水处理、制药等领域常能看到DCS，但行业名称并不是判断依据。更有解释力的特征是：多个工艺单元持续相互作用，需要同时处理许多调节回路、设备状态、报警和操作关系，并让运行、工程与维护人员围绕同一套过程信息协作。

在连续运行的供热装置中，操作人员不仅要看某只阀门开了多少，还要理解供热压力、用热负荷和各处温度之间的关系。在按批次工作的混合加热装置中，系统既需要按条件完成进料、混合、加热、保温与出料，也需要在某个工步内持续调节温度。DCS因此可以同时包含连续调节和顺序、批次控制，不是只有一排PID回路。

横河上述系统资料分别列出调节、逻辑、顺序与批次控制功能；Emerson的控制器资料则展示了从独立工艺单元到集成DCS节点的不同使用方式。这些实例说明，系统规模和控制器类型存在交叉，不能把“设备小就一定不是DCS”或“流程工业就只能用DCS”当成定义。

DCS冗余能解决什么，哪些故障仍会影响控制？

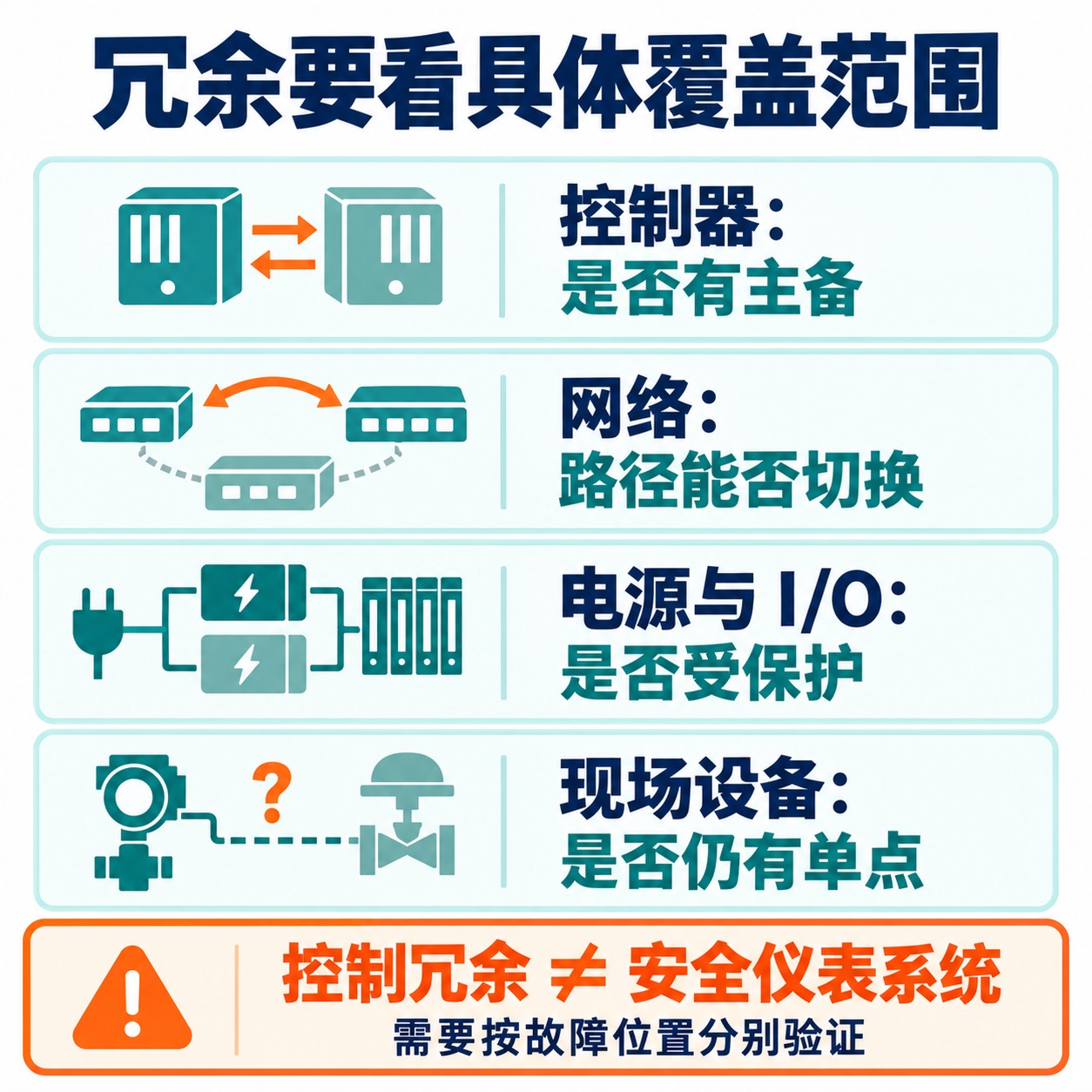

冗余是为特定功能设置备用资源或替代路径，使规定范围内的故障发生时仍有机会维持该功能。它必须说明“备份了什么”。备份一份工程文件有助于恢复配置；设置冗余控制器则涉及运行状态同步、故障检测和切换，两者不是同一种保障。

主备控制器能否顺利接替，要看备用是否处于可接管状态、必要状态是否同步、I/O和通信是否仍然可用，以及切换行为是否符合过程要求。产品支持冗余，并不意味着所有项目都已经安装、配置和验证了完整冗余链路。

故障发生的位置	需要判断的实际影响
操作站或监视连接	若控制器、I/O和必要依赖保持正常，已运行的局部闭环可能继续；但人员可能失去显示、报警或操作能力，依赖该路径的外部设定与协调功能也可能受影响。
控制器或控制网络	冗余配置可能接替部分故障。若断开的是控制器到远程I/O的链路，则会直接影响输入与输出，不能套用“只是屏幕断线”的判断。
电源、I/O或共用设施	两个控制器若仍依赖同一处电源故障点或通信节点，增加控制器数量未必能消除该故障影响。冗余范围需要沿信号与供电路径逐项核对。
测量与最终执行环节	两台控制器共同使用一只失准的温度变送器，可能同时收到错误数据；阀门卡涩或仪表气源异常，也不能仅靠切换控制器解决。

还要区分可用性与功能安全。一般DCS维持日常过程运行，安全仪表系统（SIS）承担经风险分析确定的安全功能；两者可以存在经过设计的集成关系，但普通控制器增加一台备用，并不会自动成为SIS或获得某个安全完整性等级（SIL）。英国HSE的Control systems技术说明将冗余列为硬件容错措施之一，同时要求考虑传感器、逻辑、执行器、共因故障和安全生命周期。

对学习中的水罐回路，理解冗余最有效的办法，是沿温度测量到调节阀的整条路径追问：哪一段中断后还能测量，哪一段中断后还能控制，人员还看得到什么，系统将按什么既定规则运行或停下。实际故障验证应依照项目测试方案进行；只有明确这些条件，才能把“有备用设备”转化为可说明、可验证的系统能力。

参考资料

• NIST：Guide to Operational Technology (OT) Security，SP 800-82 Rev.3，2023年9月，第2.3.2—2.3.4节。
• Yokogawa：CENTUM VP System Overview (General Overview)，TI 33K01A10-50E，2011年8月，第2章系统组成及第3章控制功能。
• Emerson：DeltaV PK Controller，2026年5月产品资料，第1—3页。
• ABB：Freelance 2024 — Introduction, Getting Started，3BDD012560-121，第54页站点类型说明。
• 英国健康与安全执行局（HSE）：Control systems，系统完整性与故障防护相关章节。以上资料访问核查日期：2026年10月25日。
