芯片封装是什么？主要封装类型与发展

2026-10-21 17:07:55 半导体与电子 15℃ 0

芯片封装是围绕一片或多片裸片建立机械保护、电连接和散热路径，使其能够与外部电路可靠配合的技术与制造过程。电路在裸片上实现功能，封装则把这些功能引出，并提供适合后续装配和使用的产品形态。

电路板上看到的黑色器件，通常已经包含封装结构；它的外形大小，并不等于内部硅裸片的大小。关于这些名称的基本关系，可先看集成电路、芯片与半导体的区别。理解封装本身，关键是分清裸片怎样接到封装内部，以及封装怎样再接到电路板。

芯片封装的分层结构示意，展示裸片、封装载体与外部连接端子 — 封装把裸片与外部电路连接起来；图为结构示意，部件形态与组合随封装方案而异。

裸片、封装器件与PCB，分别处在哪一层？

裸片（Die）是承载器件或电路的芯片单元。以常见集成电路为例，裸片上的电路通过焊盘等接触区域引出电源和信号，但这些细小连接位置通常不能直接按普通板级元件的方式使用。

封装器件在裸片周围增加必要的承载、互连与保护结构，将内部连接转接到外部引脚、焊盘或焊球。一个封装可以容纳一片裸片，也可以组合多片裸片；有些封装还有盖板或散热结构，有些则采用不同程度的塑封保护。

印制电路板（PCB）处在更外一层，用板上导线连接封装器件、电阻、电容和连接器等元件。把封装器件焊到PCB上，是板级电子装配；把裸片做成封装器件，是芯片封装，两者连接的对象不同。

以常见倒装球栅阵列封装为例，电连接可以沿着“裸片焊盘→倒装凸点→封装基板布线→封装底部焊球→PCB焊盘”传递。图中的细小内部互连与底部对外焊球，承担的是两个层级的连接，不能混为一谈。

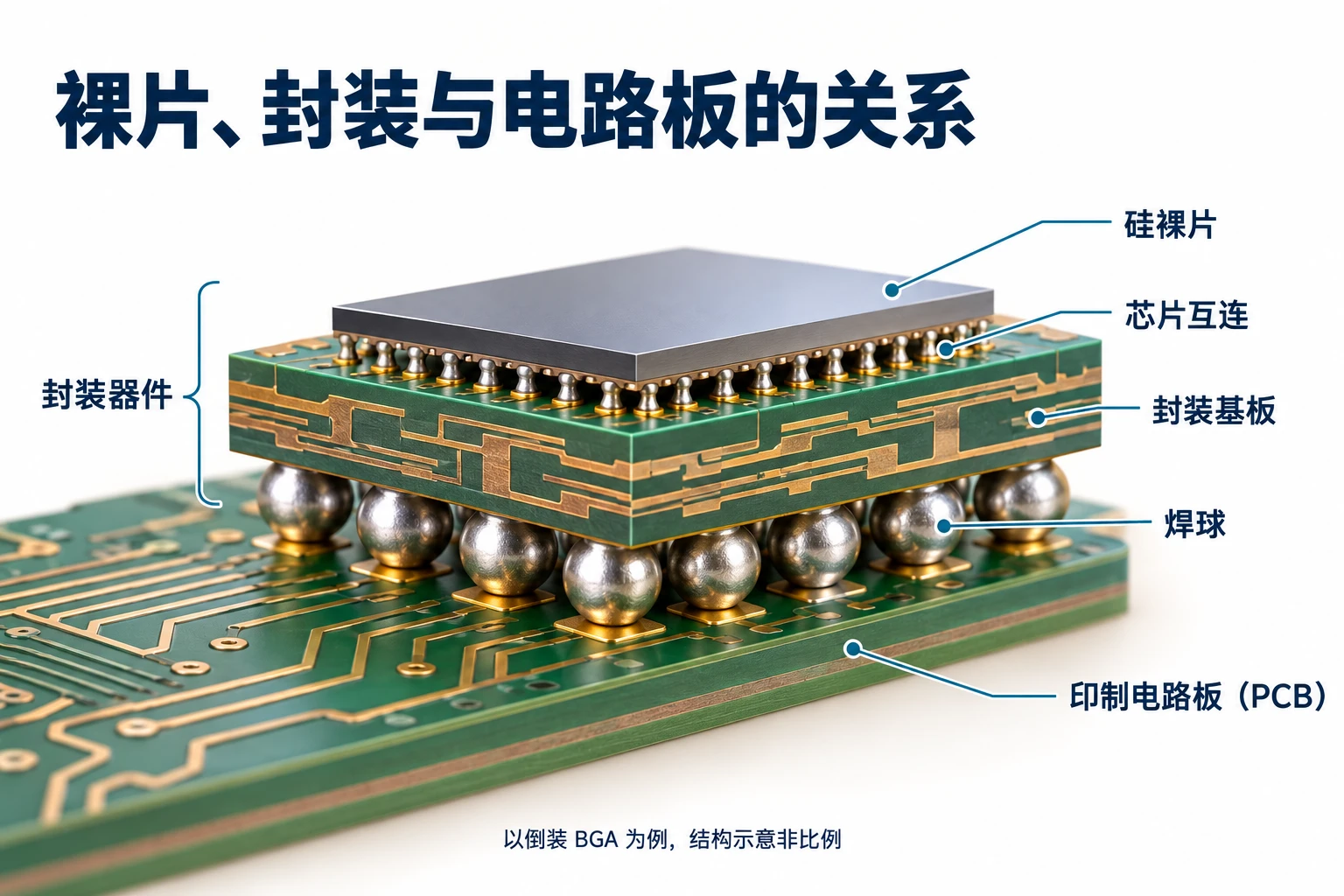

以倒装BGA为例的剖面图，区分裸片、微互连、封装基板、外部焊球与PCB — 以倒装BGA为例的层级示意，不按比例。倒装互连连接裸片与封装基板，底部焊球连接封装与PCB；其他封装的载体和互连结构可能不同。

这是一种典型结构，不是所有芯片的统一构造。有的方案使用引线框架，有的采用封装基板。因此，不能仅凭外观就推断内部全部结构。

为什么需要封装：保护、电连接与热量传递

封装首先提供机械支撑和环境保护。裸片及内部连接较为精细，塑封材料或封装外壳可以减少搬运、装配和使用中的机械损伤及环境影响。不过，普通塑封并不天然等于气密封装；不同材料与结构的保护能力有具体适用条件。

电连接也不只是“通电即可”。封装要安排电源、地和信号的路径，路径长度、结构和材料会影响电阻、电感等电气特性。内部互连与外部端子的布局，因而会影响器件能否按设计要求工作，而不只是决定它长什么样。

芯片工作产生的热还需要传到外部。热量可以经固晶材料、金属承载部件、基板、外露焊盘或盖板等路径传出，具体路径随结构而变。TI的无引线框架封装技术说明专门讨论了外露焊盘与PCB的连接及板上散热设计：有散热焊盘，并不意味着无需考虑它怎样焊接、热又怎样从电路板散出去。

DIP、QFP、QFN、BGA：先看外部端子如何排列

这些常见缩写主要帮助读者辨认封装外形与对外连接方式。TI的封装术语表分别列出双列直插、四方扁平、四方扁平无引线和球栅阵列等类型。下面按常见结构解释它们的区别。

类型	常见外部形态	与PCB的连接特点
双列直插封装（DIP）	两侧各有一排向下伸出的引脚	通常通过通孔安装，也可配合相应插座使用
四方扁平封装（QFP）	封装四边伸出成排引脚，常见鸥翼形引脚	引脚焊接在PCB表面焊盘上，连接位置分布于周边
四方扁平无引线封装（QFN）	没有向外伸出的长引脚，端子位于底部周边，常见外露中心焊盘	底部端子与PCB焊盘连接，具体焊盘及散热结构需看封装图
球栅阵列封装（BGA）	底部排列焊球，连接点可利用封装底面的面积	焊球与PCB焊盘形成连接，端子不再只排列于封装四边

QFN中的“无引线”，指没有QFP那样伸出封装外部的长引脚，不表示器件没有电连接，也不表示封装内部一定没有键合线。BGA则说明对外采用焊球阵列，内部可以使用引线键合，也可以使用倒装互连。

同属一种封装家族，也不代表外形完全相同或可以直接互换。尺寸、端子数量、间距、引脚定义及中心焊盘要求，都需要对应到具体器件资料。封装名字是读懂结构的起点，不能单凭它推断芯片功能或运算能力。

引线框架、封装基板、引线键合和倒装，为什么不能混着分类？

这些词回答的是不同问题。引线框架或封装基板描述裸片由什么承载、连接怎样引出；引线键合或倒装描述裸片怎样连接到载体；DIP、QFP、QFN、BGA则主要描述封装的外部形态与端子布局。同一个产品会同时具有多个层面的名称。

引线框架由金属结构提供承载和引出通路，在多种引脚式及无引线封装中使用。封装基板则通过布线和层间连接，把裸片侧的连接重新分配到封装外部。它虽然也有导线和焊盘，但在产品结构中属于封装内部，不能直接等同于安装各类元件的系统PCB。

引线键合（Wire Bonding）的典型做法，是将裸片固定后，用细金属线把裸片焊盘接到引线框架或基板的相应位置。常见结构中，裸片的电路面朝上，键合线跨过一段距离完成连接；固晶与键合分别承担固定裸片和建立电连接的任务。

倒装互连（Flip Chip）则让裸片的连接面朝向载体，通过凸点等结构直接接合。TI的封装测试流程说明介绍了在晶圆上形成焊料凸点或铜柱的工艺。这类连接能够利用裸片表面的区域布置接点，减少对周边键合线的依赖，但也需要相应的凸点、对准、接合及可靠性控制。

例如，“倒装BGA”中的“倒装”讲内部连接，“BGA”讲对外连接。反过来，TI的封装装配技术资料也列出了采用引线键合的塑料BGA流程。把BGA与倒装当成互斥选项，或把QFN直接定义为某一种内部连接工艺，都会丢失这一层区别。

芯片封装通常经历哪些工序？

封装工艺随结构而变。以常见引线键合塑封器件为例，可以按以下几组工作理解；它们不是适用于所有封装的固定工艺卡。

晶圆测试与裸片分离：在晶圆层级检查电路的功能和电气表现，记录裸片状态，再进行划片等处理，取得后续装配所需的裸片。
固晶：把裸片定位并固定在引线框架或基板上。固晶连接不仅影响机械固定，也可能影响散热和电连接。
建立内部互连：引线键合方案形成细金属线连接；倒装方案则要配合预先形成的凸点等结构完成接合，不能照搬键合线流程。
保护成型与端子处理：按结构进行塑封或其他保护，再完成所需的端子表面处理、引脚成型、植球、分离和标记等工作。不同封装的项目及先后顺序并不相同。
成品检查与测试：检查外形、连接及器件电气表现，按产品要求筛选合格品。晶圆阶段已测试，不代表封装之后可以省去测试。

最后一点尤其重要：裸片本身能够工作，仍可能在装配中出现连接开路、短路或结构缺陷。封装测试需要关注加工后的器件状态；可靠性验证还要根据产品及应用要求安排，不能只凭一次功能测试就证明长期使用表现。

从这一流程也能看出，封装不是给芯片“套一个壳”就结束。外部看不到的固晶界面、键合连接和封装材料，都会进入产品的质量链条。

封装怎样发展：更密的连接与更高层次的集成

封装的发展受到体积、连接数量、信号传输、供电和散热等需求共同推动。外部端子由周边排列扩展到面积阵列，内部互连发展出凸点等结构，都是在解决连接如何安排的问题。这些技术仍会并存，不能把DIP、QFP、QFN、BGA排成一条完全替代的路线。

进一步的发展，是在晶圆层级完成部分封装工序，以及把多片裸片或其他元件组合在一个封装内。Amkor的技术概览同时列出晶圆级封装、系统级封装（SiP）、堆叠裸片及2.5D/3D等方向，说明封装的任务正在延伸到更复杂的系统互连与集成。具体结构如何实现，需要分别分析，不能仅凭“先进封装”四个字推断内部构造。

这与缩小晶体管尺寸属于不同的技术层次。制程工艺主要改变裸片内部怎样制造器件与互连，封装技术则改变裸片怎样与外界、与其他裸片配合。理解这一点，再阅读封装资料时就能先辨认三个问题：里面承载了什么、内部怎样连接、外部怎样接入系统。
