功能安全是什么？SIL与PL等级及安全验证

功能安全是整体安全中，依赖安全相关系统正确响应、完成规定安全功能的那一部分。例如，人员请求进入加工区域后，机床按规定停止危险运动，在允许接近前保持防护门锁定；门打开后，相关危险运动不能意外启动。功能安全要回答的不只是“正常时能否停机”，还包括哪些故障可能使保护失效，以及怎样通过设计、分析、测试和维护控制这些失效。

IEC的功能安全公开说明区分了两个问题：安全功能需要做什么，以及它在规定条件下可靠完成任务的能力。IEC 61508、ISO 13849、IEC 62061提供相应的方法；SIL、PL则用于表达其中的安全性能要求与实现水平，不能脱离具体安全功能，成为整台机器“绝对安全”的标签。

功能安全与本质安全设计、普通可靠性有什么区别？

本质安全设计优先从危险产生的条件入手。例如，改变机械结构避免形成可触及的夹点，或在满足生产任务的前提下降低危险能量，使伤害不容易发生。这里所说的是机械安全中的本质安全设计措施，不是防爆电气领域“本质安全型”的同义表述。

功能安全处理依赖系统正确动作才能实现的保护。门位检测、控制逻辑和执行机构共同完成停止或防止启动；其中一个环节失效，可能使原本需要的保护消失。固定防护罩阻挡飞出物，主要依赖结构与安装；活动防护门打开后可靠停止，则还依赖控制功能。两类措施可以共同存在，控制等级再高，也不能补偿防护罩强度不足。

普通可靠性与功能安全关注的失效后果不同。生产系统长期不停机，说明其可用性表现；但某个门开关始终错误地报告“门已关闭”，可能让生产继续，却使保护失效。相反，检测到异常后按设计停机，会影响生产连续性，却可能是安全功能的正确响应。功能安全因此需要区分失效是否危险，不能仅用设备平均无故障时间或开机率判断。

安全相关控制也不是风险降低的唯一措施。机械设计、防护装置、必要的控制功能和使用信息应共同针对实际危险。A类、B类和C类标准怎样分工，可参阅机械安全标准体系；功能安全主要把其中依赖控制的保护做成可以论证和核验的功能。

一项安全功能需要先说清哪些要求？

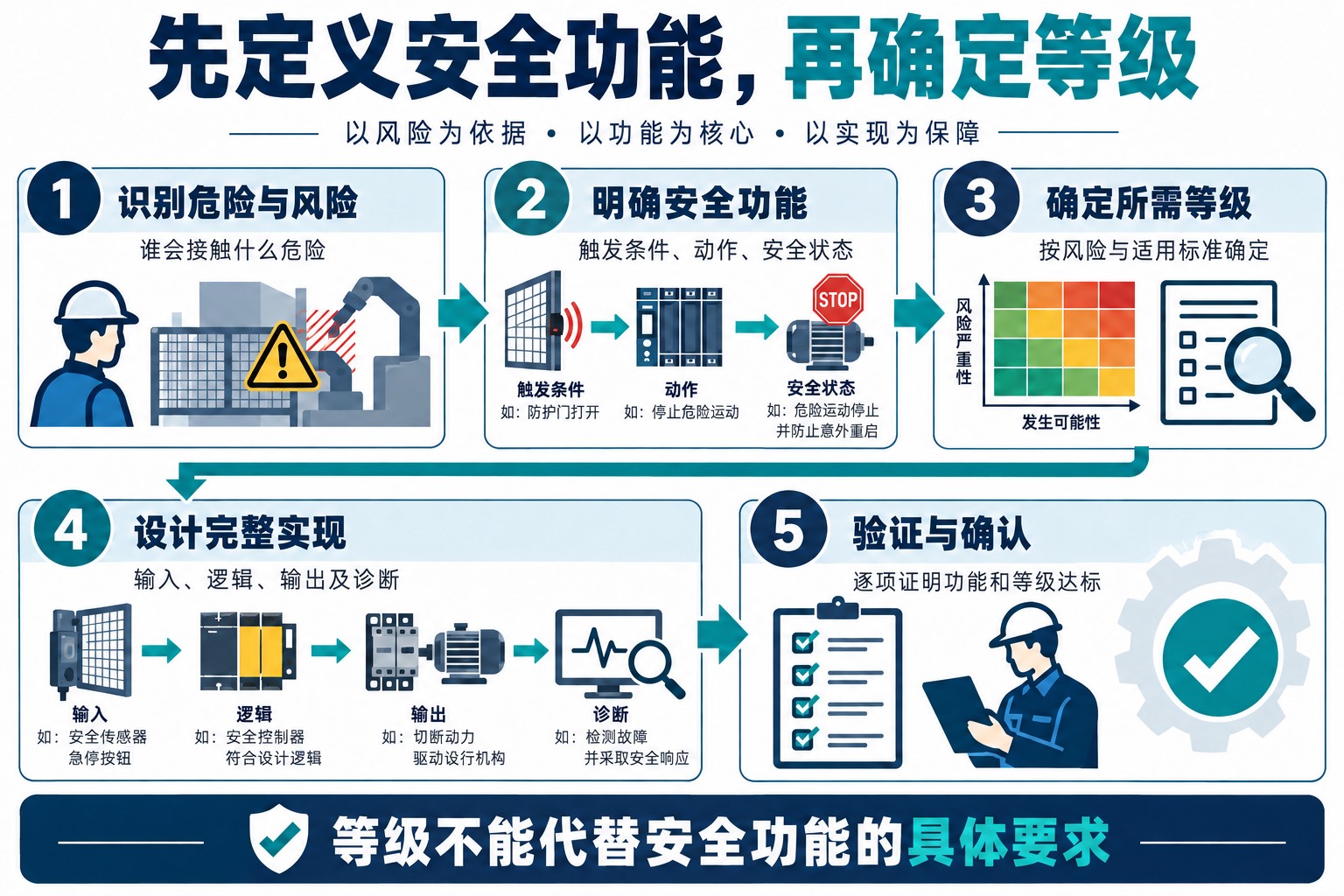

“装一个安全门”是部件或措施描述，还不是完整的安全功能要求。设计前要明确人员在什么任务中可能遇到什么危险，再确定需要由控制系统完成的动作，以及该动作必须达到的安全性能。安全功能可以是停止、防止启动、限制速度或保持特定状态，并不都等于切断全部电源。

以下以需要人员接近加工区的封闭机床为教学假设。其主轴停止需要时间，因此假设采用带防护锁定的进入控制。这个前提不能直接套给所有机床，更不意味着已确定所需SIL或PLr。

要求项目	该假设场景需要说清什么
危险与触发条件	人员请求进入时，主轴和相关运动轴可能仍在危险运动；门位或锁止状态异常时也应有规定响应。
安全功能与安全状态	在相关危险未达到允许接近状态前保持锁定；允许开门后防止相应危险运动启动。需要分别说明各项功能，而不是仅写“开门停机”。
响应和停止要求	规定从触发到安全状态的允许时间，并明确停止性能的适用负载、速度、模式及其他影响条件。
有效模式与接口	自动、调整等模式中哪些功能必须有效；信号控制哪些驱动、夹具和外围设备，与普通生产控制怎样配合。
失效、失能与恢复	检测不一致、执行元件故障、供能丢失或恢复时如何响应；门关闭、复位和重新启动分别需要什么条件。
性能要求与依据	根据适用机械专用标准和风险评估，确定每项安全功能所需的PLr或SIL，记录采用的方法与判断依据。

DGUV对ISO 13849-1:2023的技术说明将触发事件、安全状态、响应时间、运行模式、失能行为和重启条件等列入安全要求说明。这些要求必须先明确，才能判断后续硬件、软件和测试是否完成了正确任务。

所需等级应从风险和适用要求推导，不能先买一套标有PL e的部件，再倒推所有功能都应定为PL e。一个设备可能有多项安全功能，各自保护的危险、接近方式和所需风险降低不同。风险评估还需要考虑已经采用的结构和防护措施，不能把全部风险都压到一个停止功能上。

IEC 61508、ISO 13849和IEC 62061分别适用于什么？

三者都与功能安全有关，但适用范围和设计方法不同。版本状态核对截至2026年10月27日，下表说明的是国际标准的出版状态；具体项目仍需核对适用法规、国家采标、机械专用标准及其规范性引用。

标准	主要用途与已核版本
IEC 61508系列	电气、电子、可编程电子安全相关系统的基础功能安全框架，包含硬件、软件及安全生命周期要求，并为领域或产品标准提供基础。IEC 61508-1:2010为正式第2版资料。
ISO 13849-1	机械控制系统安全相关部分及其子系统的设计与集成，包括软件，并适用于电气、液压、气动和机械等技术。已发布ISO 13849-1:2023第4版，采用PL方法，适用于高要求和连续运行模式，不适用于低要求模式。
IEC 62061	IEC 61508框架下的机械领域标准，用于机械安全相关控制系统的设计、集成和确认，采用SIL方法。当前已发布2021版加2024年、2026年两次修订的合并版，版次为2.2。

IEC 61508-1的官方范围说明，它既支撑领域标准的制定，也用于尚无相应产品或领域国际标准时的系统开发。因而，不能把IEC 61508写成所有机械设计必须单独套用的唯一标准。机械项目还要结合具体危险与适用C类标准，确定安全相关控制的设计路径；过程工业则有IEC 61511等领域要求。

ISO 13849-1官方范围明确，它不为所有具体应用统一指定安全功能或所需性能等级PLr。IEC 62061当前合并版也不覆盖整机的所有危险，例如电气设备自身的触电危险、全部机械防护要求，不能只完成控制系统评估就宣称整机安全工作结束。新版IEC 62061已扩展到非电气技术，不宜继续沿用“只适用于电气控制”的旧概括。

版本核对还要识别预发行稿。IEC官网已出现IEC 61508-2第三版PRV，页面说明其为最终国际标准草案，投票期为2026年10月2日至11月13日。截至本次核对日，不能将它称为已经正式替代2010版的标准，也不能只看商品页面上的2026年份就混用要求。

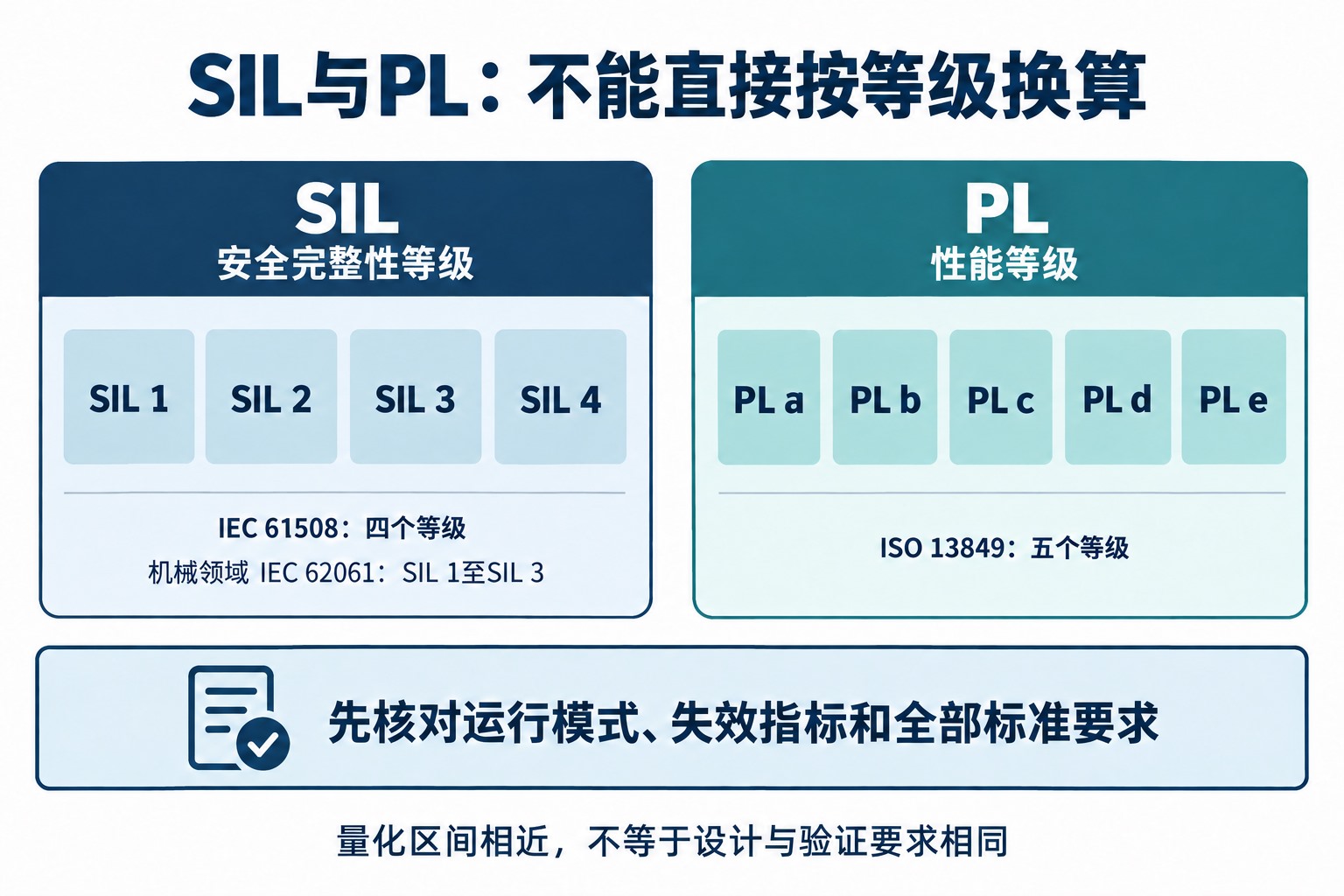

SIL和PL等级有什么区别，能直接换算吗？

SIL是安全完整性等级。IEC 61508设有SIL 1至SIL 4，等级越高，对安全功能完整性的要求越高。机械领域的IEC 62061采用SIL 1至SIL 3范围，可对照其SIL分类的工程说明理解。等级描述应关联指定安全功能及其条件，不是把机器的生产效率、加工精度或全部危险压缩为一个数字。

PL是性能等级。ISO 13849-1使用PL a、b、c、d、e五级，PL a最低、PL e最高。PLr表示根据风险和适用要求确定的“所需性能等级”，而设计实现后的PL，需要根据结构、可靠性、诊断及其他要求进行评价。两者必须核对：得到某个PL计算结果，并不证明最初选取的PLr已经正确。

在高要求或连续运行模式下，两套方法的部分危险失效量化区间存在对应关系，但不能只凭一个数字，把SIL证据完整换成PL证据；PL e也不是SIL 4的另一种写法。设计还要满足所采用标准的架构、系统性失效控制、软件和集成要求。已经按某一标准评价的子系统，可以在满足相应接口与应用条件时参与另一套方法的集成，不能省略整条安全功能的核对。

读量化数据时，必须同时看运行模式与失效指标。低要求模式常用PFDavg，表示需要安全功能动作时的平均危险失效概率，是无量纲的概率；高要求或连续模式使用PFH，表示每小时危险失效的平均频率，单位为每小时。这两个量不能去掉名称和单位直接比较，也不能把PFH的倒数理解为一台机器承诺多少年不会出事故。

同样，产品资料中的“SIL能力”“最大可达到PL”通常带有适用配置、使用寿命、诊断、接口或测试条件。安全PLC合格，不代表接在它前后的普通门开关、输出接触器及现场程序也自动获得同一水平。应检查具体安全功能的全部组成及使用条件。

安全控制怎样处理硬件故障和软件错误？

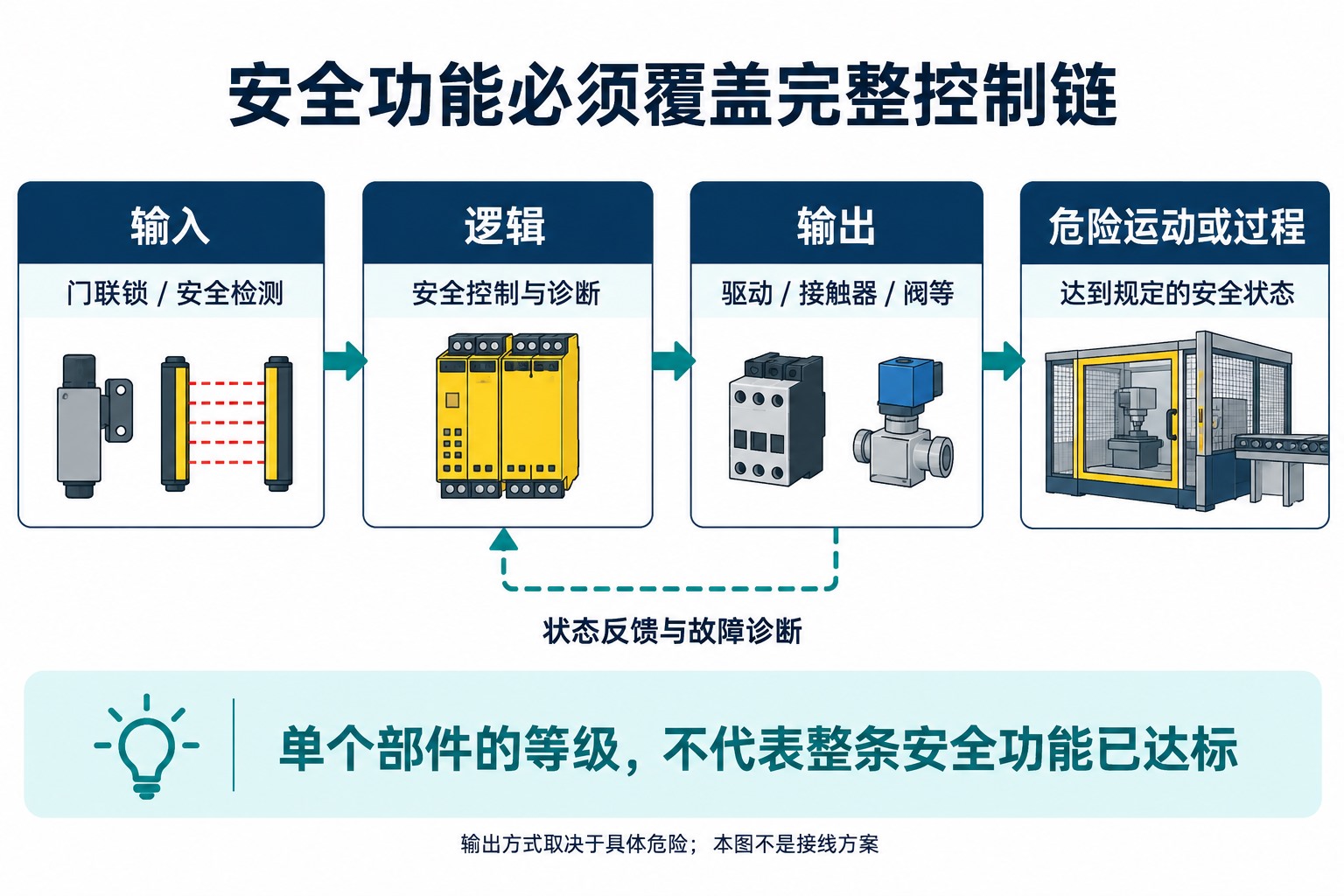

安全功能通常可以沿输入、逻辑和输出理解：输入识别触发条件，逻辑按安全要求判断，输出使相关设备达到或保持安全状态。反馈和诊断用于发现部分故障并触发规定响应。英国HSE的功能安全说明也把传感器、逻辑和最终执行元件放在同一个保护系统中。

冗余和诊断需要解决不同的故障问题

以需要切断某段驱动能量的控制为例，接触器触点粘连后，即使逻辑已经输出停止命令，也可能无法完成预期动作。设置状态反馈可以帮助识别“命令已撤销但执行状态不符合要求”，但检测到故障，不等于已经消除了危险。设计还要说明发现故障前后，是否有适当的结构、另一条有效路径或其他措施完成规定保护，并防止在故障未处理时继续不当运行。

冗余则用于避免某些单一故障直接使功能失效，但两条通道并不天然独立。同一供电异常、共用布线受损、污染或相同安装错误，可能同时影响两条通道，这属于需要处理的共因失效问题。单纯增加一个开关，不能替代对故障、环境和诊断方式的分析。

ISO 13849方法中的类别，反映结构及其故障行为要求；MTTFd涉及危险失效的平均时间；DC涉及诊断覆盖；CCF涉及共因失效控制。这些参数需要结合实际配置与应用数据使用。DGUV的PL计算方法说明也将类别、MTTFd和诊断覆盖共同纳入评价。因此，不能把“类别3”直接当作“PL d”，也不能将MTTFd作为设备无需维护的使用年限。

系统性错误不能靠低失效率计算消除

门开关和安全PLC都没有随机损坏，但程序把A门的信号错误地关联到B区停止，人员打开A门时危险仍可能存在。这是需求、设计或实现错误造成的问题，用更低的元件失效率重新计算也无法修复。

针对这类问题，需要清晰的安全要求、受控的软件和参数版本、设计审查、接口核对及与要求对应的测试。DGUV的2025年机械控制功能安全报告说明将软件安全、系统性失效与共因失效措施和硬件可靠性一起讨论。安全计算是证据的一部分，不能替代这些工程活动。

机床防护门怎样从安全要求落实到现场行为？

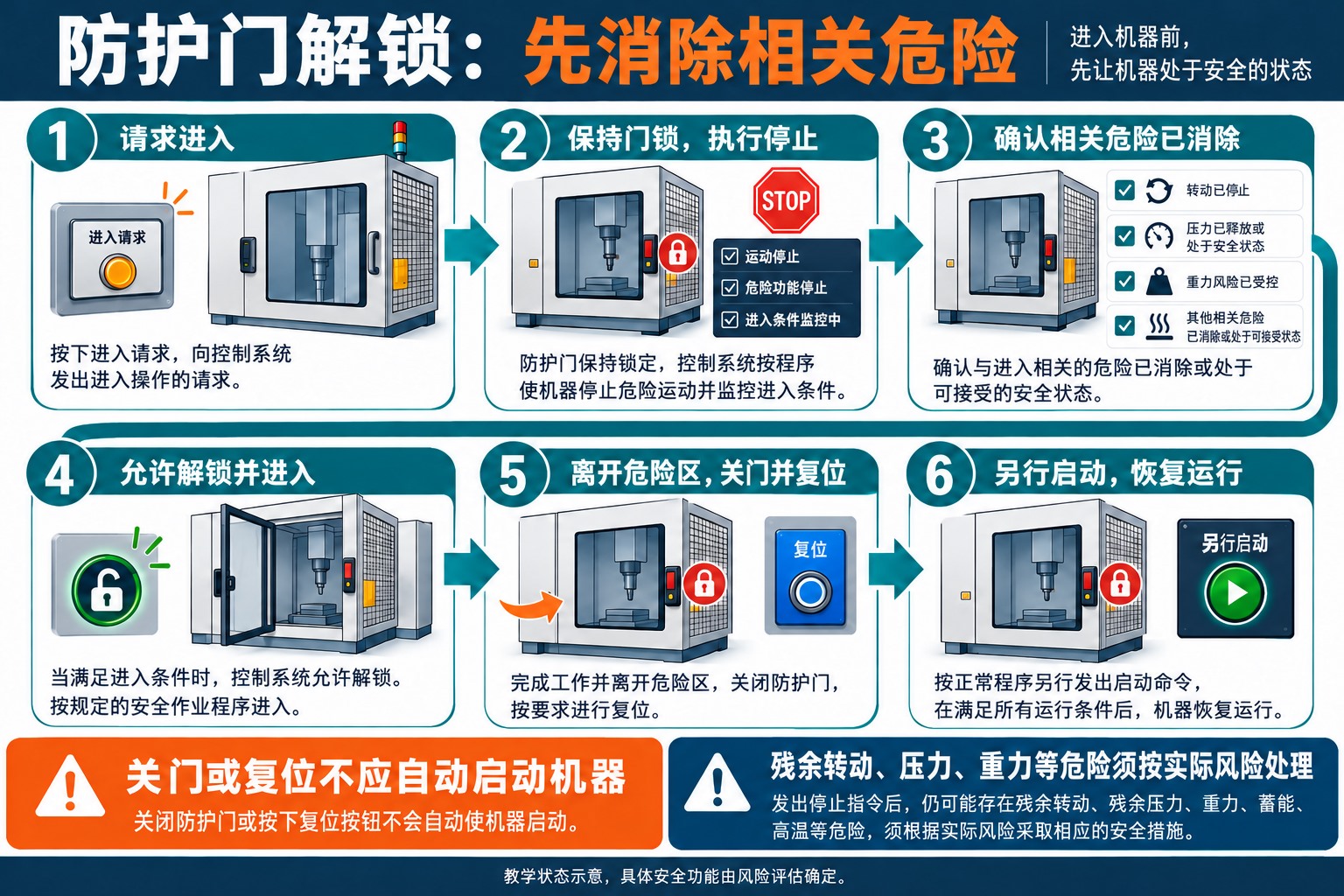

继续前面的教学假设：人员需要从防护门接近加工区域，主轴存在停止惯性，评估后采用防护锁定。此时，“检测到门已打开再停止”可能太晚，因为人员已经能够接近尚在转动的部件。功能设计应先解决进入时机，再解决进入期间的运动限制和退出后的恢复。

请求进入时，先完成规定的停止过程。门继续保持锁定，安全相关控制使相应运动按设计停止；是否达到允许接近的状态，应由适用的检测或经过验证的停止条件判断，不能仅凭普通程序已发出“停止”指令。HSE的联锁与防护锁定说明强调，要防止人员在危险运动停止前进入。

允许进入后，仍需维持相应保护。门打开期间，普通生产程序、上位机命令或供电恢复不能绕过已规定的启动限制。若存在整个人进入且可能被遮挡的空间，还应处理“门已关闭但人仍在里面”的情形；门位信号只能证明门的位置，不能证明危险区已经无人。

安全状态需要覆盖具体危险。切断电机产生转矩的能力，不等于惯性立即消失；垂直运动部件可能需要防坠或支承，带压夹具可能仍有残余能量。反过来，简单切掉保持力也可能导致工件掉落。因此，停止、制动、保持或释放能源的顺序和条件，需要围绕危险确定，不能统一写成“所有设备断电即安全”。

本例恢复运行时，关门与复位不直接启动加工。应先确认人员位置、防护有效性及规定条件，再通过独立的启动操作恢复。复位的作用是恢复规定的许可状态，不是跳过安全检查。其他应用是否允许特定自动恢复，应由其风险和适用要求决定；不能把这个教学例扩展为所有机械一律采用相同按钮和时序。

急停用于紧急情况下的补充行动，不能代替自动防护；清屑、排故和检修所需的能源隔离、意外重新供能防止及残余能量处理，也不能仅凭上述生产进入控制完成。人员任务改变后，保护要求必须随之重新核对。机器人应用中类似的整机与外围危险，可结合协作机器人风险评估与防护验证理解。

怎样验证安全功能，投用后还要管理什么？

验证检查实现是否满足规定要求，确认检查所定义的功能与实现是否适合预定用途。对防护门例子，程序与接线是否对应已批准的要求、计算输入是否正确，是必须核对的内容；在规定运行条件下，相关危险能否及时达到允许接近状态、恢复行为是否符合人员任务，则还需要整机层面的分析与试验。

测试应有明确配置、方法和判定依据，由具备相应能力的人员在受控条件下进行。不能让人员试着伸手进入危险区验证停止，也不能随意制造带能故障。对故障情形的验证，可结合分析、适当的模拟和按计划实施的测试，覆盖已识别且适用的失效与恢复行为。

需要保留的证据	它应能回答的问题
风险评估与安全要求	哪种人员任务产生什么危险，采取了哪些措施，每项安全功能的状态、时间、模式和所需等级是什么。
设计与集成记录	哪些部件实现输入、逻辑、输出和反馈，采用什么软件与参数版本，接口、故障分析和计算的适用条件是什么。
测试与确认记录	实际测试了哪些正常、异常和恢复情形，负载、速度与环境条件是什么，结果是否满足要求，未通过项怎样处理。
使用和维护要求	哪些检查、测试、寿命或更换条件需要遵守，异常由谁处理，安全参数与软件由谁有权修改。

测试结果要与完整配置绑定。更换驱动器、增加门锁、改变最高转速、修改停止参数或调整生产模式，都可能影响原有结论。变更时应沿安全功能追溯受影响的风险、接口、计算与测试，完成必要核对后再恢复相应使用，而不是认为部件名称相同就可以直接沿用旧记录。

日常维护也要保留设计假设。磨损、松动、环境变化或维护中被改动的接口，可能使原先成立的功能条件不再成立。检查和测试周期应依据所采用标准、设备安全说明、应用条件与风险确定；不能给所有安全回路统一套一个周期。需要周期性检验的功能，还要明确检验覆盖哪些危险失效、发现问题后怎样处置。

判断功能安全是否落实，最终要能沿着同一条关系追溯：具体危险对应明确安全功能，性能要求有依据，完整控制链满足要求，实际使用条件下有确认结果，后续维护和变更能够维持这些条件。SIL或PL提供共同的工程语言，完整的设计与运行证据才说明它在这台设备上意味着什么。
