工业数据采集怎么做？设备联网、通信协议与数据治理要点

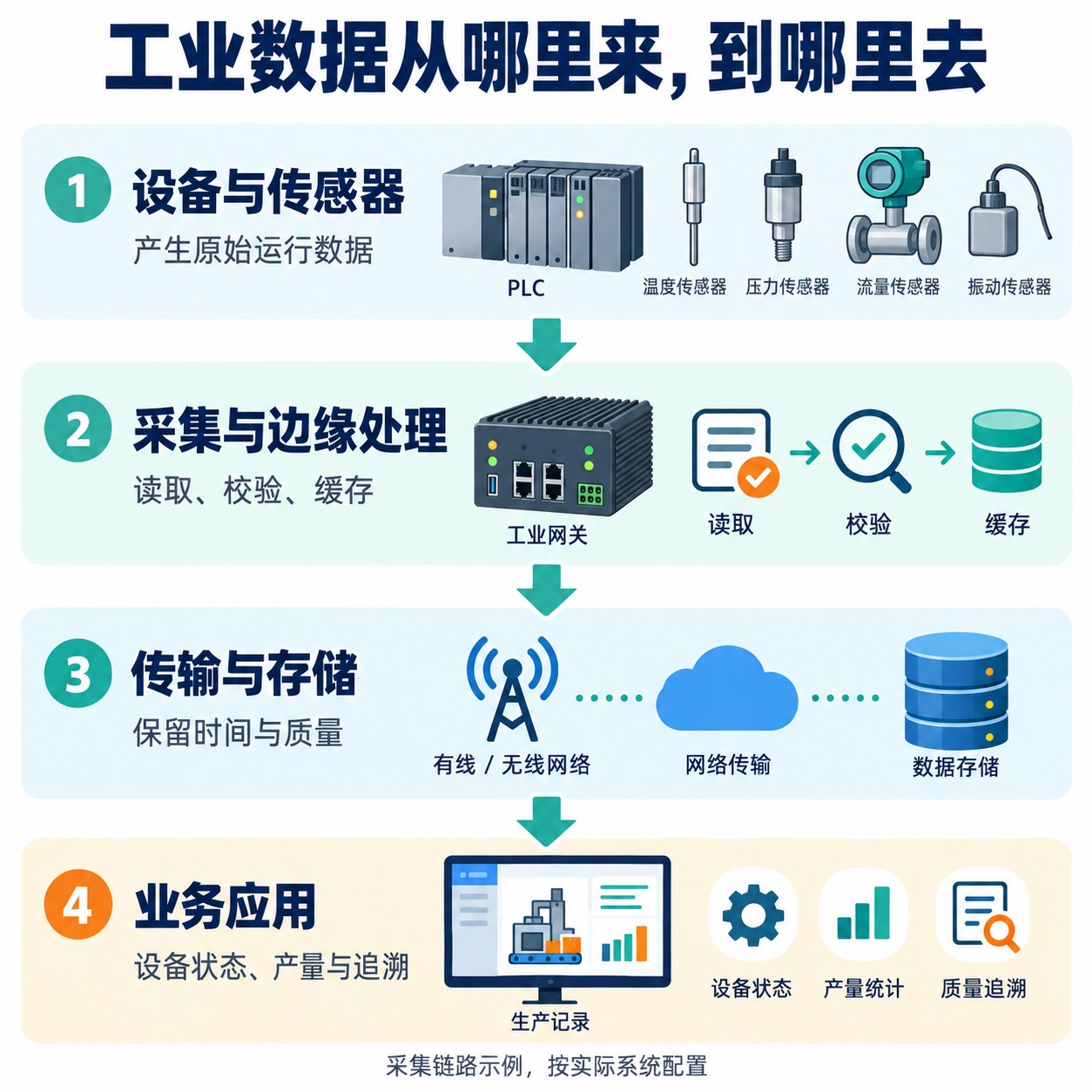

工业数据采集，是从设备、控制系统和传感器取得生产数据，并保留其对象、时间、质量与业务含义，使其能够用于监测、统计和追溯。实施通常沿着一条链路展开：先定义要回答的业务问题和点位，再核对数据来源与通信接口，安排采样、传输和缓存，最后完成语义关联与试点验收。设备能连通、平台能显示数值，只完成了其中一部分。

例如，产线希望知道“这班完成了多少件、停了多久”，就需要确认完成计数的触发条件、设备状态的含义，以及断网期间记录是否仍然完整。这是工业互联网中连接与数据应用之间的具体工作。以下聚焦生产统计与监测采集，以一个假设工位的计数和停机试点说明方法，不涉及向真实设备下发控制参数。

先确定业务指标，再编制数据点位表

点位是采集系统中可被识别和读取的数据项，例如累计完成数、设备状态、温度或报警码。一个点位能不能支撑指标，取决于它的实际含义：电机通电可能只是设备待机，循环完成也可能包含空跑；累计完成数不一定是良品数。定义点位时，应由生产人员确认业务口径，设备或自动化人员确认信号的生成逻辑。

对“完成数与停机时长”这个任务，可以先约定：完成数在指定工序完成一件产品后增加；停机时长按计划生产窗口内、经确认的停机状态起止时间计算；停机原因另由报警或人员记录补充。采集失败或通信中断应单独标记，不能直接记为生产停机。这样才能知道哪些点位必须有，哪些只能辅助解释。

点位表需要记录什么	为什么影响后续结果
设备身份与点位含义	明确产线、工位、设备和测量位置；“完成数”要说明计数触发条件、是否包含返工或空跑。
接口与地址	记录协议、寄存器或节点标识、数据来源及文档版本，保证读到的是目标数据。
类型、单位与换算	确认整数或浮点数、有无符号、位宽、字序、缩放、偏移及枚举含义。
更新与采集方式	说明底层更新、采样或事件方式、上报周期，以及需要保留全部变化还是只保留最新值。
时间、质量与异常规则	约定时间来源、超时判定、无效值、计数复位或回绕处理，以及断网后的恢复方式。
业务关联与维护责任	说明如何关联工单、产品和班次，谁确认点位，程序或设备变更后由谁更新映射。

点位表的作用是让现场信号、采集配置和报表计算使用同一个定义。第一轮试点可以只采完成数、生产状态、状态事件、设备重启标识和必要的通信诊断；没有明确用途的数据，不必因为接口可读就全部高频采集。

PLC、传感器和CNC的数据分别从哪里接入？

先盘点设备已经提供的接口及可读数据，再决定采集位置。可编程逻辑控制器（PLC）通常保存生产状态、计数和过程变量；计算机数控系统（CNC）可能提供加工状态、报警和相关运行数据，但具体可读项目取决于系统型号、版本及已开放接口。设备有网口，并不表示任意采集软件都能直接读取全部内部变量。

对于温度、压力、电流等现场量，可以读取既有控制系统中的测量值，也可以由适当的采集模块接入传感器信号。这里还要核对量程、单位、接线与转换关系。例如平台显示的“压力”究竟来自传感器原始信号、PLC换算结果，还是经过滤波的工程值，决定了后续能怎样使用它。外加电流传感器观察设备动作，与直接读取经过确认的生产状态，也不能默认得到相同统计口径。

边缘采集节点可以承担协议适配、时间记录、初步质量检查和本地缓存，也可以向多个业务应用提供统一数据出口。已有可靠的设备服务器或采集系统时，应先核对其数据来源和接口能力，避免多个客户端各自重复高频轮询同一控制器。数据可进入企业内部平台，也可按需求送往云端。

采集接入怎样控制权限和设备负载？

生产统计试点应优先使用只读权限，限定可访问的设备、点位与服务；查看数据与写参数、启动设备应分开授权。设备网、边缘服务和业务系统之间按通信需求设置边界，仅放行必要连接，避免把控制器直接暴露给无关网络。NIST的OT安全指南将最小权限、网络分区与运行可靠性放在同一工程环境中考虑。

只读也会消耗连接、通信和处理资源。上线前应在批准的试运行条件下，对比接入前后的控制周期、响应时间、通信错误和资源负载；再逐步增加点位或频率。批量读取、合理分组及避免超时后密集重试，有助于控制额外负载。可接受范围应来自设备能力和现场验证，不能统一规定“所有点每秒读一次”。

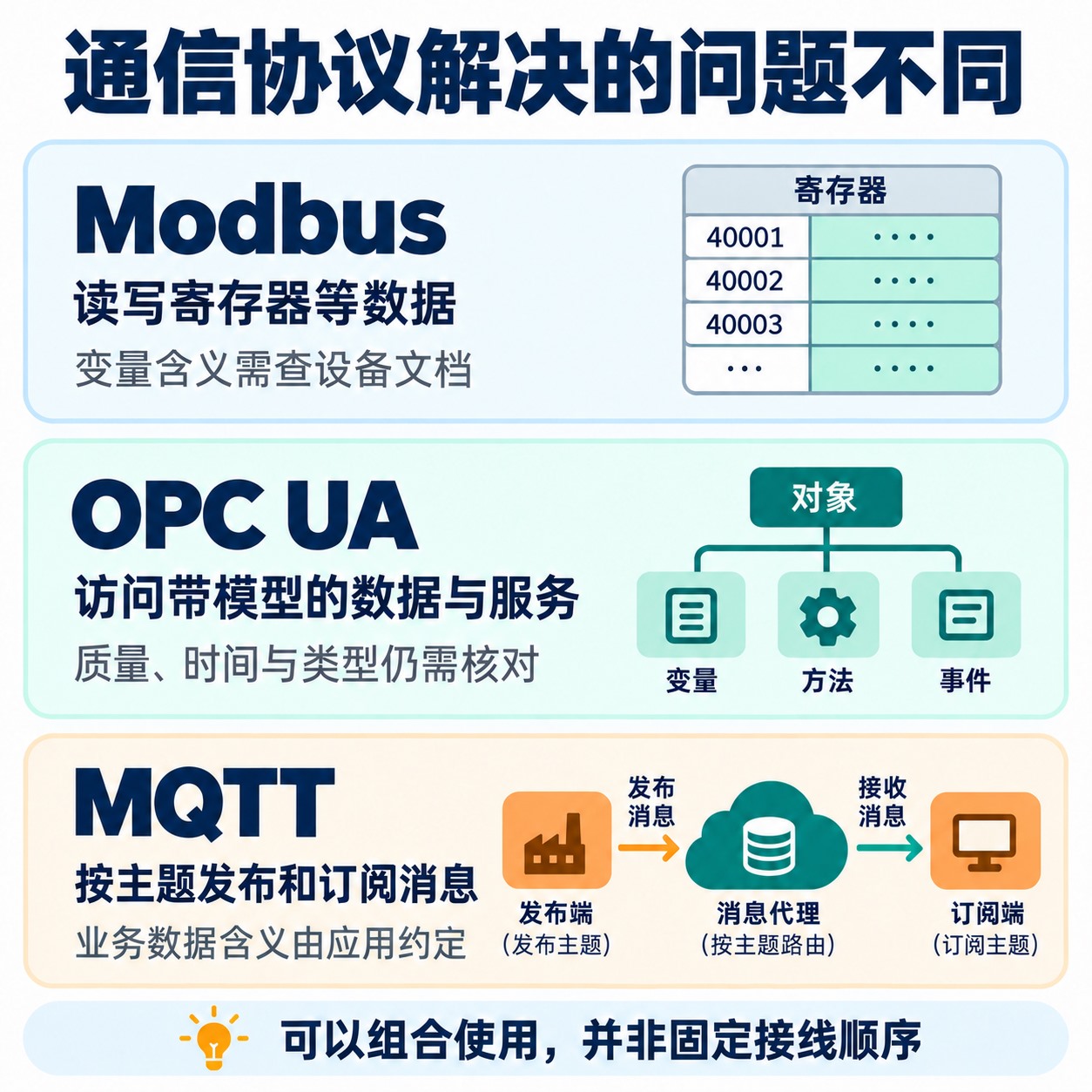

Modbus、OPC UA和MQTT各解决什么问题？

三者经常同时出现在采集方案中，但职责不同。Modbus提供对线圈、寄存器等数据的访问方式；OPC UA提供信息模型与读写、订阅等服务；MQTT提供按主题发布和订阅消息的传输机制。项目可以组合使用，也可以只用其中部分能力，并不存在必须逐个串接的固定路线。

Modbus读到了寄存器，还要解释地址、字序和缩放

Modbus的标准寄存器是16位数据项。设备手册中的引用编号、驱动配置栏与报文中的起始地址可能采用不同表示，必须核对是否存在从0或从1开始的偏移。Modbus应用协议规范规定了地址和数据编码，同时明确设备应用与数据模型的映射由设备实现确定；一个地址本身不会自动说明它代表温度还是计数。

寄存器内的标准高字节先传规则，也不能直接推导跨多个寄存器的32位整数或浮点数字序。要结合手册核对高低字顺序、有符号性和类型；施耐德电气的一份原厂说明就展示了32位数据存在不同字节、字顺序配置。若某点位明确规定“原始整数乘以0.1，单位为摄氏度”，读到235才应换算成23.5℃；这个演算不能替代其他点位的定义。

OPC UA能携带类型、质量和时间，但业务含义仍需核对

OPC统一架构（OPC UA）可以用节点、变量类型和相关属性组织数据。其DataValue结构包含值、状态码及时间戳；数据访问模型还定义了工程单位等属性。这些机制使应用有条件取得比一个裸数字更完整的信息。

实际接入仍要确认节点标识、数据类型、单位是否提供、状态码如何处理，以及变量对应设备的哪个状态。一个名为“Running”的节点可能只表示主轴运行，不等于当前工单正在产出。订阅的采样周期、发布周期和队列长度也需要配置，并检查服务器实际接受的参数，不能把支持OPC UA当成所有语义和采集条件已经统一。

MQTT负责消息分发，QoS不等于最终入库一次

MQTT按主题将发布者的消息分发给订阅者，消息载荷的业务结构由应用约定。主题叫“产线A/产量”，并不能自动说明数值是累计数、增量还是良品数。设备身份、字段类型、单位、时间和版本，仍要放进约定的数据结构或关联模型中。

服务质量（QoS）0允许消息丢失，QoS 1可能重复，QoS 2在规定的协议交付范围内避免重复交付；它们都不能直接证明业务程序已成功提交数据库。OASIS MQTT 5.0规范第4.3—4.5节区分了协议交付、消息确认与应用处理。因此，业务端仍需处理写入失败、重试和去重，并保留可用于对账的记录标识。

采样周期、上报周期和事件时间怎样安排？

采样周期决定采集端多久观察一次数据；上报周期决定多久向上游发送数据；业务变化则发生在设备实际运行过程中。底层控制器或接口还有自己的更新周期。上游每100毫秒读一次，不代表底层每100毫秒都产生新值；把已经漏掉的短事件更快上传，也无法补回事件本身。

假设工位的“完成”脉冲只持续200毫秒，每秒轮询一次这个布尔量就可能完全错过。更适合计数任务的来源，是由具备相应捕获能力的设备保存累计完成数，再读取其变化；若需要每件产品的完成时间，还应取得相应事件记录。累计数在无复位、无回绕且口径一致的条件下能用于计算区间增量，但仅凭两个累计值不能还原每件产品发生的准确时刻。

停机统计需要保留状态变化的起止。可以使用源端状态事件或能够捕获所需变化的采集机制；只定时保存“最新状态”，中间发生又恢复的停机可能被覆盖。OPC UA的监控项机制明确区分采样与发布，而队列参数决定等待发布的通知怎样保留。队列长度为1时只保留最新通知，不能据此声称保留了全部变化。

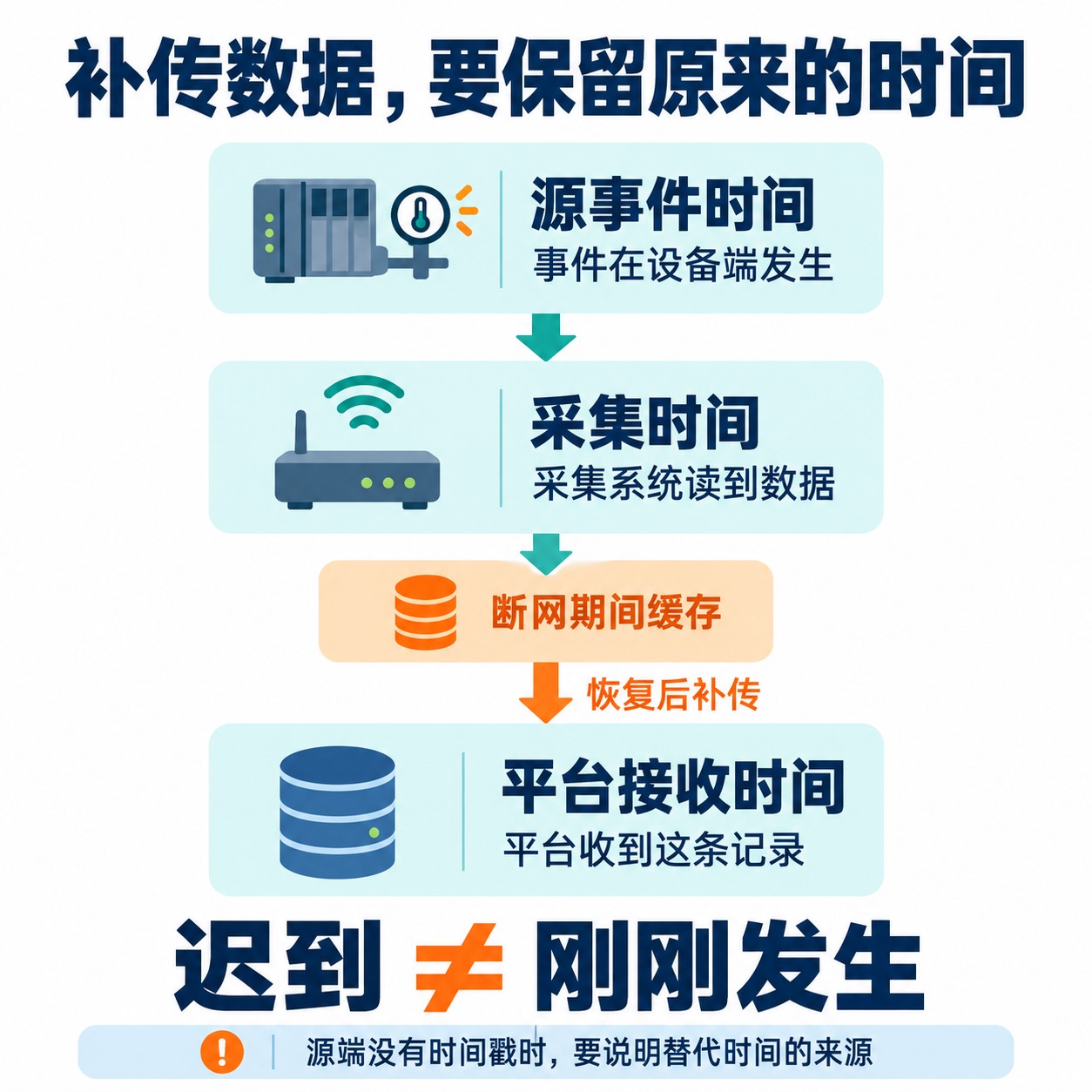

一条记录为什么需要区分三个时间？

• 源时间：数据源给值或事件赋予的时间；只有其定义明确时，才能用于表示事件发生时间。
• 采集时间：边缘采集程序实际取得这条记录的时间。读取历史事件时，它可能明显晚于源时间。
• 平台接收时间：记录抵达平台的时间，用于分析传输和补传延迟；数据库写入完成时间还可另行记录。

例如，断网期间保存的停机事件在恢复连接后才送到平台，停机起止应按可信的原事件时间计算，不能改成补传到达时刻。若设备不提供源时间，可以记录采集时间及其来源，并说明它带来的时间分辨率限制。设备、边缘和平台应对时，同时记录时钟偏差或校时异常，否则跨设备记录可能被错误排序。

OPC UA的sourceTimestamp可表示值或状态上次变化的时间，serverTimestamp表示服务器接收该值或确认其准确的时间，二者不一定就是物理事件发生与平台入库时间。对一直保持不变的状态，源时间较旧也不自动意味着失联；还需结合状态码、最近成功读取时间和通信心跳判断新鲜度。

遇到超时、质量不良或来源不可用，应保存相应质量状态。页面可以保留“最后已知值”供参考，但要标出已经多久未确认，统计时将无法确认的区间作为未知处理。把通信失败补成0、自动延长运行状态，都会改变完成数或停机结果。

断网后怎样缓存、补传并避免重复统计？

先区分断在什么地方：边缘到平台断开时，只要设备到边缘的采集仍正常，就可以在边缘保存新记录；设备到边缘也断开时，边缘无法凭空恢复未取得的变化，需要源端历史或事件缓存来补齐。源端和边缘都没有捕获的事件，后续消息重发无法重建。

缓存方案应说明记录写在内存还是持久化介质、能保留多久、容量达到上限怎么办，以及采集程序或节点重启后是否仍可恢复。可先用“每秒记录数×平均落盘字节数×目标离线秒数”估算数据量，再把索引、日志、峰值和余量计入，并用实际负载验证。Ignition的存储转发文档将内存缓冲、磁盘缓存、容量与吞吐分别展示，说明它们是需要观测的独立环节。

MQTT持久会话、消息有效期和服务端存储策略有各自的条件，也不替代网关在离线时保存新数据的能力。自动重连只是恢复通信的一步，项目还应把补传过程定义清楚：

1. 保留原始记录身份。记录设备或采集源、点位、原时间、质量，以及稳定的事件标识或序号。重发同一条记录时沿用同一身份。
2. 处理重启后的序号重新开始。可采用“来源标识＋启动批次标识＋记录序号”等约定，使不同运行周期的记录不混淆。MQTT报文标识符会复用，不宜直接作为永久业务去重键。
3. 让写入与去重结果一致。通过唯一约束或相应事务设计，使同一条记录重复到达时不会再次增加产量。写入失败要能够追查和重试，不能只看消息确认成功。
4. 按原时间修正业务结果。迟到数据应补回原班次和工单的历史，并区分暂不完整与已补齐的统计。恢复时限制补传速率，避免大量历史记录挤占实时采集。

对于累计计数，计算的是相邻有效读数的差值，不能把每次上报的累计值直接相加。发现读数下降时，先结合位宽、有符号性、复位规则和设备重启记录判断原因；它可能是清零、回绕或映射异常，不能统一“补一个最大计数范围”后当作巨大产量。数据记录序号与设备生产计数也应分开管理。

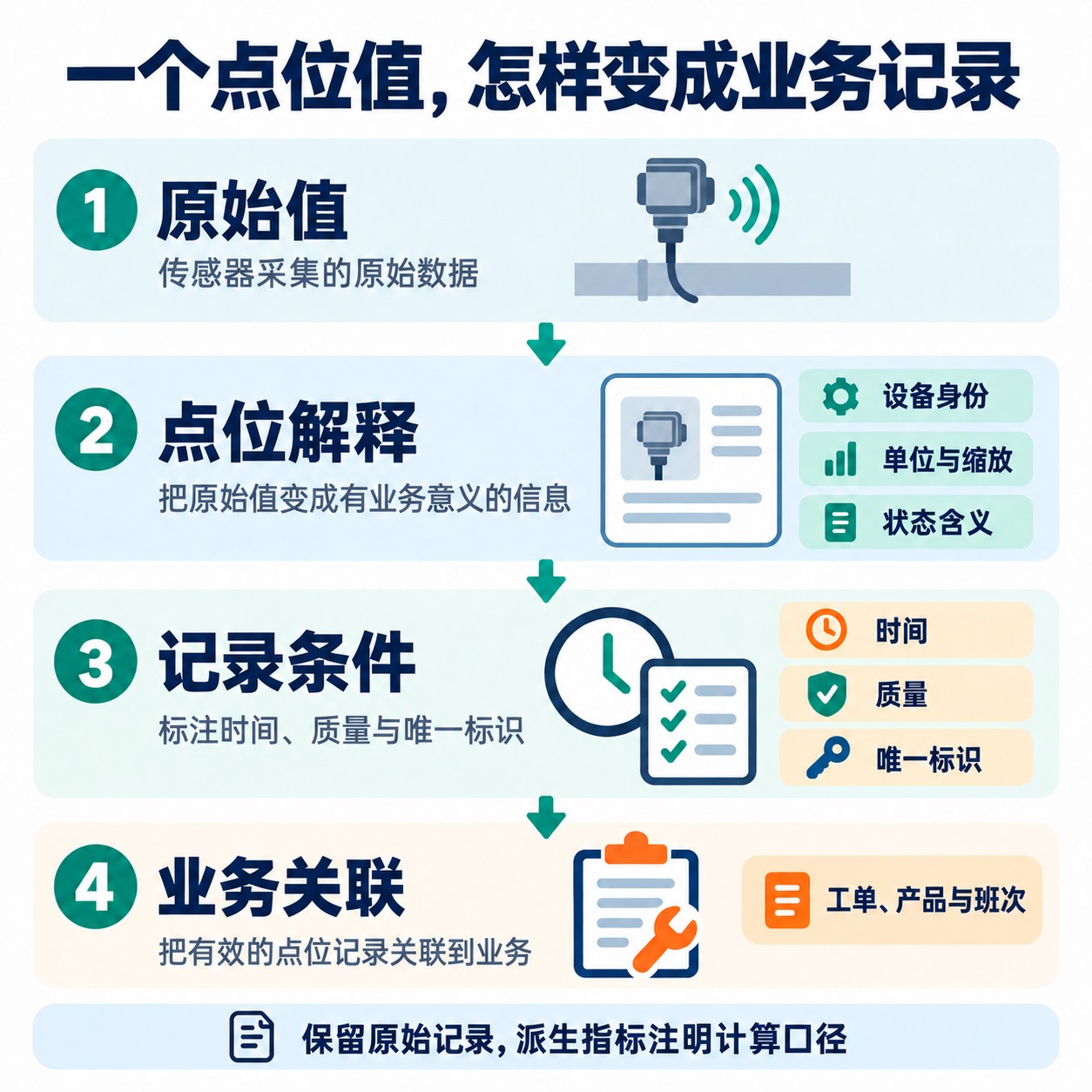

怎样把点位数据关联成设备、工单和班次记录？

数据治理首先要让同一对象在不同系统中能被稳定识别。资产标识对应实际设备，点位标识对应明确含义；IP地址可以变更，不适合独自承担长期设备身份。原始地址、节点路径和驱动配置作为映射信息保存，设备程序或接口升级后要核对版本，避免沿用同名但含义已变的数据。

标准化时可以把原始值换算为统一单位，把厂家状态码映射为约定状态，但应保留原值、来源和换算规则版本。原始“2”可能在一台设备表示故障，在另一台表示运行；统一列名不会自动解决这个差异。未知枚举、越界值和质量不良数据应留下可追查记录，不能为了报表整齐直接改成常见状态。

工单、产品和班次信息可以来自制造执行系统或经过管理的现场记录，并保存其生效时间。假设设备在10:04切换了工单，一条10:03发生、10:05才补传的记录应回到原工单。跨班停机也需按班次边界分摊；缺少工单关联时，可以先标为待关联，而不是随意分配。

责任也应与数据层次对应：设备人员维护地址、类型和生成逻辑，生产人员确认计数、停机和工单口径，数据维护人员管理映射、质量规则与异常修正记录。变更后选取代表性状态和计数重新对照，才能知道旧报表是否仍可比较。

用一个计数与停机试点，怎样验证采集结果？

下面是用于说明验收方法的假设试点，不是工厂实测，也不是行业统一指标。选择装配工位A01，在10:00—10:10的计划生产窗口验证完成数和停机时长。假设设备已提供每件完成后加1的累计计数、带源时间与序号的状态事件，并且该窗口没有空跑、返工重计、复位或回绕；源端、边缘和平台时钟经验证偏差不超过100毫秒。

本例安排边缘每秒读取一次计数快照，并每秒向平台上报；状态变化由源端生成事件、缓存后供边缘读取，保留起止事件而不只读取当前布尔状态。源事件缓存和采集能力需先验证满足测试范围，这样才能把计数读取频率与事件捕获能力分开。

窗口开始时累计数为1000，结束时为1030，边界没有同时发生的计数跳变，因此完成数为1030－1000＝30件。设备在10:03:20进入约定的停机状态，10:04:10恢复，停机时长为50秒。这只计算完成数和定义内的停机时长；没有良品记录和相应指标口径，不能进一步称为良品产量或完整的设备综合效率结果。

试验中再让边缘到平台的链路于10:02—10:05中断，设备到边缘仍保持采集，且源事件队列和边缘缓存均未溢出。恢复后应补回原时间的记录，最终结果仍是30件、50秒。平台暂时看不到新数据的3分钟是通信中断时间，不能直接算成3分钟设备停机；若改为设备到边缘中断且没有可回读记录，则相应区间只能标未知。

可以在离线仿真或批准的试运行中采用下列验收约定。表中的时间阈值仅为本例设定，正式项目应根据业务需要、设备能力和测得的误差调整。

验证项目	本例的具体检查条件
含义与计数	对照独立的试验基准记录和设备记录，确认30次有效完成对应30件；同时验证空跑、返工、计数复位不会被无条件计入同一口径。
状态与时间	停机起止事件完整，计算结果与50秒基准的差不超过1秒。另测试短状态变化，确认捕获能力及过滤规则。
正常传输	正常连接时，95%的记录从边缘采集到平台可查询不超过2秒；统计窗口、记录数量和时钟偏差同时留档。
中断与恢复	在本例3分钟上行中断后，60秒内补齐缓存中应补的记录，并逐条核对标识、原时间、值与质量；重复回放同一批记录，业务完成数仍为30件。
失联与异常	连续5秒未成功读取源数据时，显示来源不可用及最后确认时间，不自动生成停机事件；另验证重启、缓存满和无效数据均有可追查状态。
设备影响与交接	点位增加后，控制周期、响应和通信错误仍在事先确认的允许范围内；点位表、映射版本、恢复方法与异常负责人可供接手人员使用。

试点通过后，扩展到另一类设备时仍需重新确认数据语义和接口能力。可以复用已验证的记录结构、补传与验收方法，但不能只复制寄存器地址和采样周期，就认定新的产线数据同样可用。

参考资料

• Modbus Organization：MODBUS Application Protocol Specification V1.1b3，2012年4月26日；官方Specifications and Implementation Guides入口。访问日期：2026年10月25日。
• Schneider Electric：How to change the Modbus word/byte order in a SCADAPack x70 acting as a Modbus server。访问日期：2026年10月25日。
• OPC Foundation：OPC 10000-4，DataValue与MonitoringParameters；OPC 10000-1，MonitoredItem Service Set；OPC 10000-8，AnalogItem VariableTypes。访问日期：2026年10月25日。
• OASIS：MQTT Version 5.0，OASIS Standard，2019年3月7日，第3—4章相关会话、消息与服务质量条款。
• Inductive Automation：Ignition 8.1 User Manual，Using Store and Forward。访问日期：2026年10月25日。
• NIST：SP 800-82 Rev. 3，Guide to Operational Technology (OT) Security，2023年9月。
