激光切割是什么原理？光纤与CO₂激光的区别

激光切割是利用聚焦激光使材料局部熔化、汽化或发生反应，并沿预定轮廓去除材料的分离工艺。对常见的金属板材切割，光束负责输入热量，辅助气体把熔融物从切缝中排走，切割头与工件的相对运动把一个穿孔延伸成连续轮廓。因此，“激光把整条缝全部烧成气体”并不准确。

光纤激光与二氧化碳（CO₂）激光的主要差别来自激光介质、波长和传输方式，这些差别进一步影响材料吸收与加工表现。理解切割时，需要同时看光、气体和运动怎样配合，不能仅凭激光器功率判断切口质量。激光产生和放大的基础可先读工业激光器的工作原理。

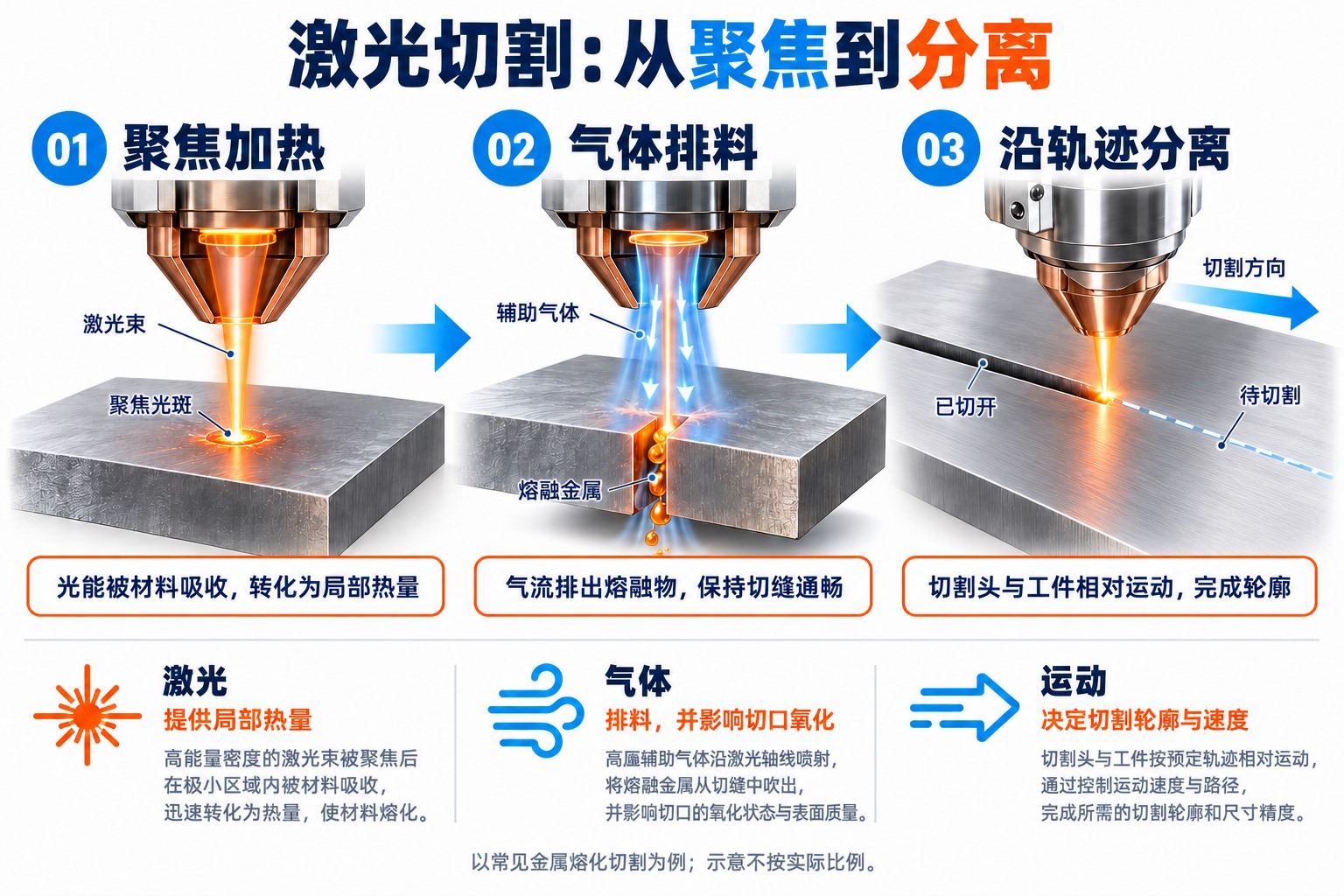

激光切割怎样形成连续切缝？

一束光照在金属上，只有被材料吸收的部分才参与加热；反射出去的能量不会直接完成切割。聚焦光学系统把能量集中到较小区域，使局部温度迅速升高。材料达到相应状态后，辅助气体从喷嘴进入加工区，将熔融物向下排出。IPG Photonics的激光切割说明将其概括为非接触热分离过程，并指出波长、功率、光斑与脉冲持续时间都影响加工结果。

1. 聚焦与穿孔：从板材内部开始一个封闭轮廓时，需要先建立贯穿厚度的孔道；从板材边缘起切则不一定需要同样的穿孔过程。穿孔阶段与连续切割阶段的能量和气体策略可以不同。
2. 维持贯通的切缝：光束持续向切割前沿输入热量，气流排出熔融物。若下部材料没有充分分离，或者熔融物排出不畅，就可能出现未切透或底部挂渣。
3. 按轮廓运动：数控系统控制切割头和工件的相对位置。转角、小孔和直线的运动条件不同，实际速度发生变化时，能量输入也要与之匹配，否则局部受热状态会改变。

切缝本身有宽度，材料不会沿一条没有宽度的数学线消失。加工程序因此需要考虑轮廓与切缝的关系；零件尺寸还会受到运动、材料热响应和工艺稳定性的影响。“非接触”表示没有实体刀刃压入工件，不表示工件不受热。

氮气和氧气为什么会改变切割过程？

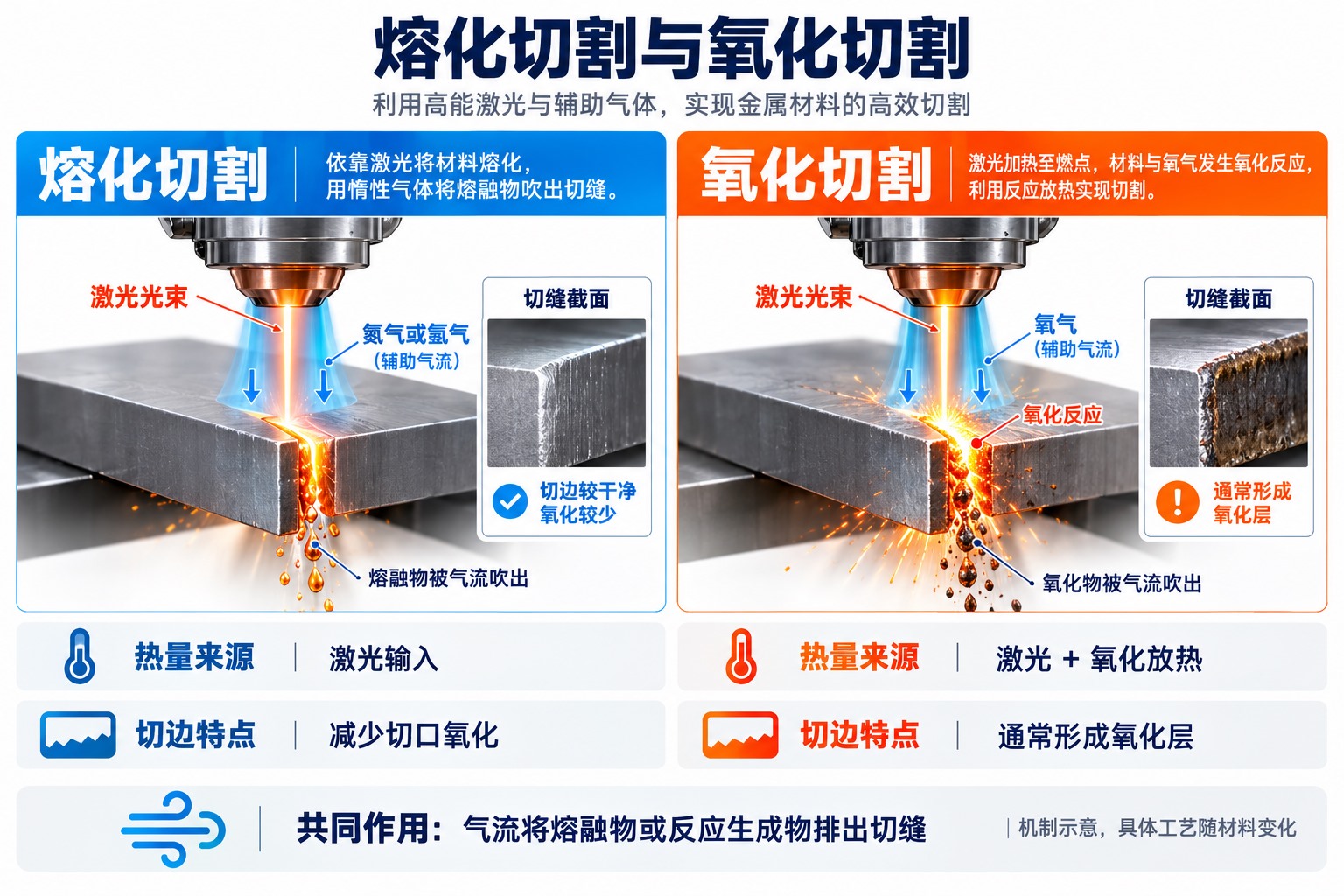

辅助气体既承担排料作用，也会改变切割区的化学条件。常见金属加工中，熔化切割和氧化切割的能量来源不同，切口状态也不同。TRUMPF对切割工艺的说明分别介绍了使用氮气或氩气的熔化切割，以及氧气参与反应的火焰切割。

比较项	熔化切割	氧化切割
主要过程	激光熔化材料，气流将熔融物排出。	激光加热与材料的氧化反应共同作用，气流排出生成物。
典型辅助气体	氮气或氩气，具体取决于材料与工艺。	氧气。
热量从哪里来	主要由激光输入。	激光输入之外，氧化反应提供附加热量。
切边特点	在保护条件满足时，减少切口氧化；排料不足仍可能挂渣。	通常形成氧化层，后续涂装、焊接等工序可能需要处理切边。

这解释了一个容易混淆的现象：同一台设备切同一种板材，改变气体后，速度与切口状态也可能变化。变化不只来自气流“吹得更强”，还可能来自反应放热。对适用材料而言，氮气或氩气不以氧化反应供热，还能减少切口与周围空气接触。氮气切割中的排料效果则依赖气体流动、喷嘴和切缝共同形成的通道，并非压力越高就一定越好。

汽化去除也是激光加工的一种机制，尤其在特定材料与精细加工任务中有意义，但不能用它解释所有金属板材切割。具体工艺中的熔化、汽化和反应可以并存；分类强调的是主要去除机制。

光纤激光与CO₂激光有什么区别？

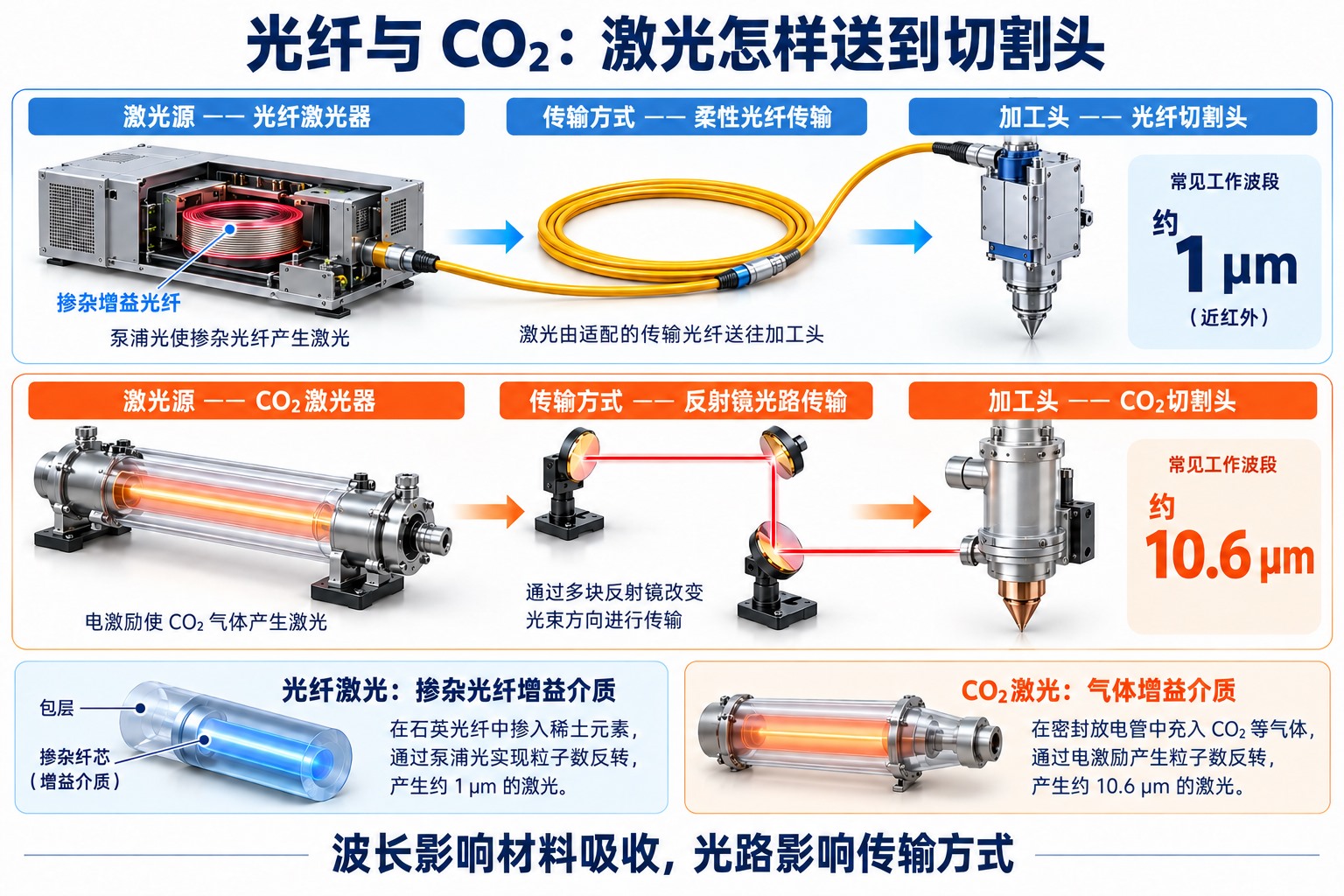

工业切割中常见的光纤激光器使用掺杂光纤作为增益介质，常见近红外输出约在1微米附近；CO₂激光器采用气体增益介质，常见输出波长约为10.6微米。这是典型工作波段，不是所有型号只能使用的唯一波长。皇科雷射的技术问答提供了两类激光器的发振与传输原理对照。

维度	常见光纤激光切割	常见CO₂激光切割
激光产生	二极管泵浦掺杂光纤，在光纤介质中放大光。	激发气体介质，利用相应分子能级跃迁产生激光。
光束传输	常可通过适配的传输光纤送往加工头。	常采用反射镜组成的自由空间光路，再由光学系统聚焦。
材料作用	近红外波段常用于金属板材和管材切割，具体吸收受材料及表面状态影响。	长波红外在木材、亚克力等不少非金属加工中常见，也用于金属切割。
加工表现的决定因素	波长、光束质量、功率与切割头、气体和运动协同。	同样依赖上述工艺因素，不能仅以激光类别断言切口优劣。

材料适应性的关键是“材料在该波长下怎样吸收”，而不是肉眼看起来透明还是不透明。例如，透明亚克力能够透过可见光，却能较好地吸收常见CO₂激光的长波红外；这使CO₂激光可用于亚克力切割。相反，不能因为某种激光能切金属，就推断它也能用同样方式切所有透明非金属。xTool材料加工资料对亚克力的10.6微米吸收特性作了说明，此处只引用该材料与波段的关系。

两类设备都可能加工金属。简单写成“光纤只能切金属，CO₂只能切非金属”会把常见应用误写成绝对边界；声称某一类在所有厚度和材料上更快、更光滑，也忽略了光束、气体和加工参数的变化。这里的比较用于理解物理差异，不构成设备选型排名。

功率、速度、焦点和喷嘴怎样影响切口？

功率表示单位时间输出多少光能，切割速度决定光束在某段路径上停留多久。为了理解两者的联系，可以用“入射线能量＝功率÷速度”作简化说明：假设到达工件的连续激光功率为1000瓦、速度为100毫米/秒，入射线能量为10焦耳/毫米；同功率下速度减半，数值变为20焦耳/毫米。这是教学演算，不是某种板材的加工参数，也没有计入反射、热传导或氧化反应，因此不能用它单独预测能否切透。

这个关系也说明，降速不一定只是“切得慢一点”。更多能量集中在单位路径上，可能帮助材料分离，也可能加重局部热积累，使切缝变宽或转角受热过度。真正需要维持的是稳定的材料去除状态。

焦点位置决定光斑沿板材厚度的分布。把光束最窄的位置移动到表面上方、表面或内部，都会改变不同深度处的能量密度和切缝形态；并不存在适合所有材料与厚度的固定焦点位置。喷嘴口径、喷嘴与板材的间距、气流轴线与光束的对应关系，则影响气体能否有效进入切缝。只改变功率，无法补偿所有聚焦或排料问题。

因此，同一张参数表里的功率、速度、焦点与气体条件应视为一组工艺条件。材料牌号、厚度、表面涂层或光学部件状态发生变化时，原有组合的表现也可能改变。TRUMPF的三维激光切割白皮书也将功率、焦点、速度、气压与穿孔策略作为共同影响质量的因素。

怎样从切口看出加工质量？

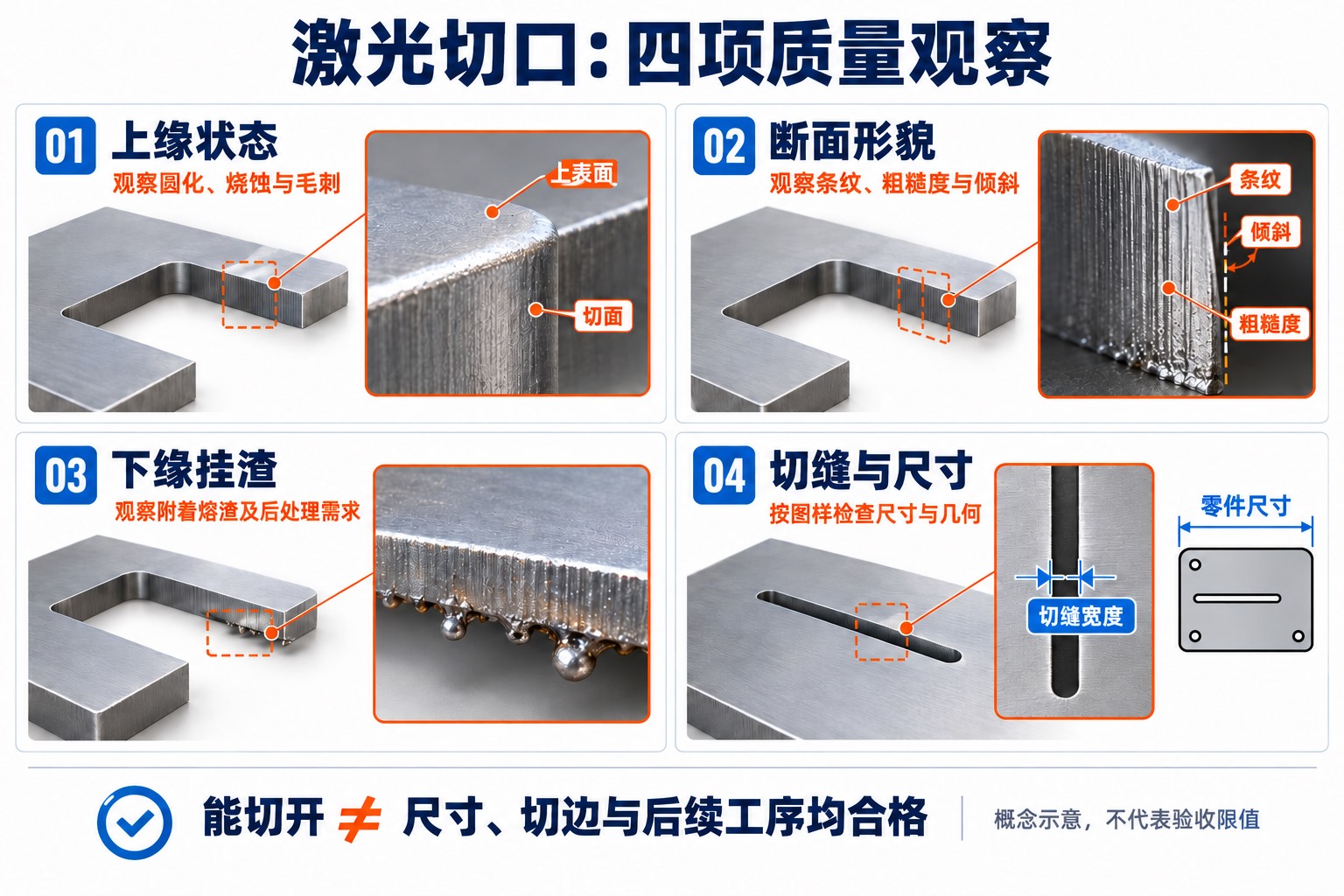

“零件能从板上掉下来”只说明完成了基本分离，不能替代尺寸和切口检验。检查应同时覆盖上缘、整个断面、下缘和零件几何：上缘是否明显圆化，断面条纹与粗糙度是否满足用途，下缘是否有附着熔渣，切缝是否出现不期望的锥度，孔和外轮廓是否符合图样。

未及时排出的熔融物在下缘冷却凝固，就可能形成挂渣。以一块假设的不锈钢板为例：上缘整齐而下缘有挂渣，并不能只凭照片断定“功率小了”。下部能量不足、熔融物排出不顺、焦点或喷嘴状态异常都可能参与形成这一现象。理解这些可能路径后，才能在固定材料和厚度、记录原参数的条件下，结合设备工艺资料逐项检查，并比较调整前后的完整切口。

切边氧化还会影响后续工序。氧化切割形成的表面状态，与熔化切割得到的切边并不相同；即使轮廓尺寸合格，后续涂装或焊接对表面状态的要求仍需落实。激光切割的质量最终体现为零件在既定材料、图样和后续工序下是否可用，而不只是光斑更亮、速度更快或切缝更窄。

参考资料

• IPG Photonics：Laser Cutting，激光切割基本过程与工艺变量。
• TRUMPF：Laser Cutting；Whitepaper 3D laser cutting technology for secondary processing of metal formed parts，切割机制与参数关系。
• 皇科雷射：光纖雷射與CO₂雷射，介质、波长及光路对照。
• xTool：Material Processing Guide，2025年2月10日更新，仅用于亚克力与CO₂激光波段关系。资料核查日期：2026年10月28日。
