IP防护等级是用代码表示电气设备外壳防止接近危险部件、防止固体异物进入，以及防止进水造成有害影响的能力。IP65中的“6”表示尘密，“5”表示防喷水；IP67同样达到尘密要求，但第二位“7”表示在规定条件下防短时间浸水。两者的主要差别是接受的水试验不同，不能把67当成一个全面高于65的总分。
IP代码的两位数字怎样读？
IP代码的国际依据是国际电工委员会发布的IEC 60529《外壳提供的防护等级（IP代码）》。中国对应的GB/T 4208—2017《外壳防护等级（IP代码）》等同采用IEC 60529:2013；全国标准信息公共服务平台显示，该国家标准在2025年复审后继续有效。

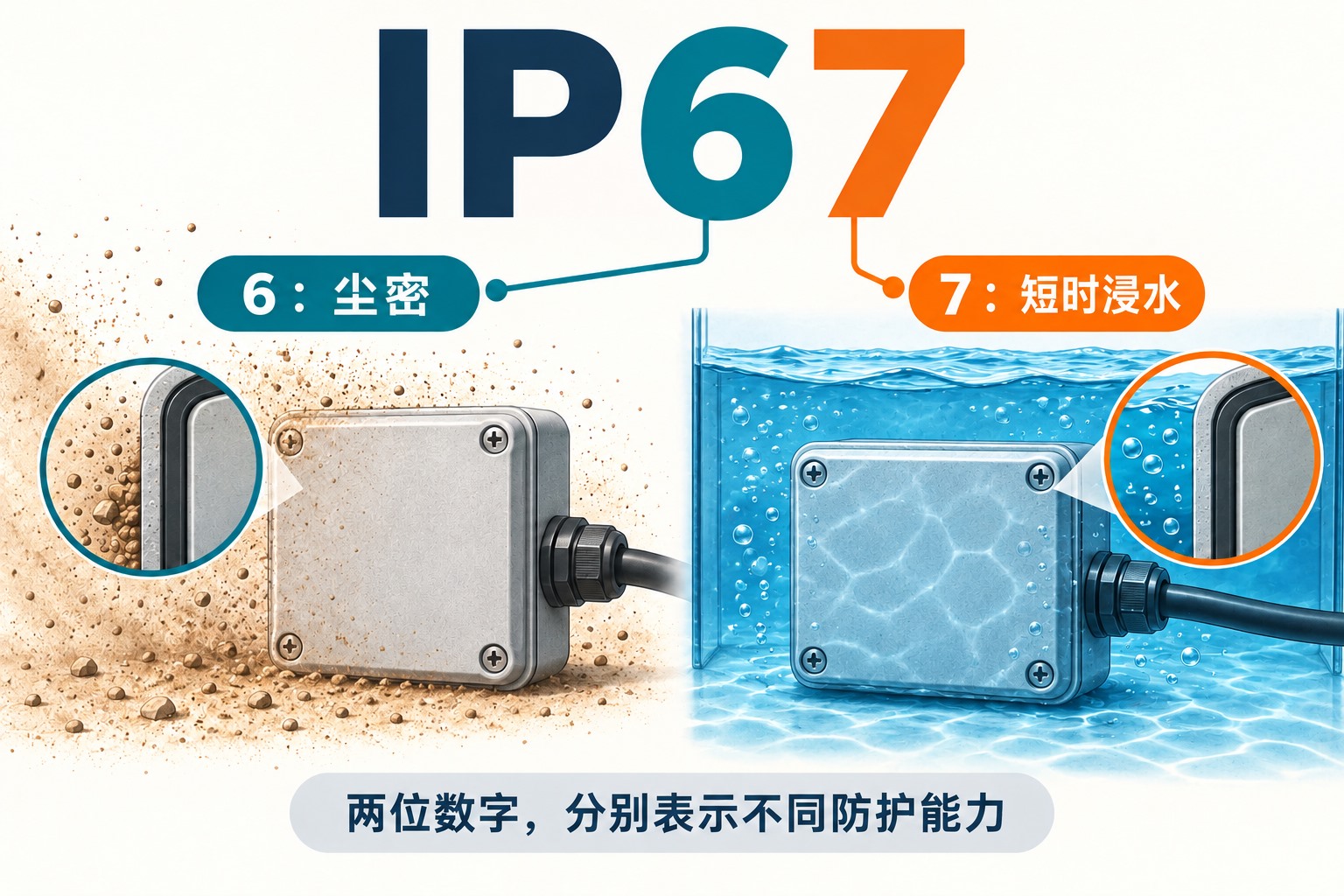

读IP67时，应把“6”和“7”拆开：第一位说明防止接近内部危险部件和固体异物进入的等级，第二位说明防止水进入造成有害影响的等级。“防尘、防水”是便于记忆的简称，但第一位并不只讨论粉尘，低等级还涉及较大的异物和手指、工具等接近危险部件的情形。
某一位写成X，表示该位特征数字未规定或未标示，不能按0处理，也不能仅凭X断言产品一定没有做过相关测试。例如，IPX7给出了短时间浸水等级，却没有给出第一位等级；IP6X给出了尘密等级，却没有给出第二位等级。数字0则表示该项无防护，含义不同。HISAKA的IP代码技术说明将X与0分别列示。
第一位的5和6有什么区别？
第一位为5时是“防尘”：不要求完全阻止粉尘进入，但进入量不能妨碍设备正常工作或损害安全。第一位为6时是“尘密”：在规定的防尘试验中不应有粉尘进入。因而IP55和IP65虽然第二位都是5，防尘要求仍然不同；IP65与IP67的第一位都是6，不能说IP67比IP65更防尘。
第一位为1至4时，固体异物防护依次涉及直径50毫米、12.5毫米、2.5毫米、1.0毫米及以上的对象。与此同时，标准用相应的接近试具检查危险部件是否受到保护：例如，第一位为2时还涉及试验指与内部危险部件之间的防护。外壳既要阻挡规定的异物，也要使规定试具不能危险地接近内部部件，这两项含义由同一位数字一起表达。Hammond的外壳技术资料分别列出了接近危险部件与固体异物防护两组要求。
这里的尺寸是试验对象和试具的规定，不能直接理解为设备上任何缝隙都允许做到这个宽度。“尘密”也描述规定试验下的结果，不表示打开盖板、更换接头或损坏密封圈以后，外壳还能保持原等级。
IP65、IP66和IP67的防水试验有什么区别？
这三个代码的第一位都是6，区别集中在第二位：5考察喷水，6考察强烈喷水，7考察短时间浸水。它们对应不同的水暴露方式。
| 代码 | 防水试验 | 含义与限制 |
|---|---|---|
IP65 | 防来自各方向的喷水造成有害影响 | 证明喷水防护，不能据此认定具备浸水能力 |
IP66 | 防来自各方向的强烈喷水造成有害影响 | 喷水试验要求不同于IP65，仍不等于浸水等级 |
IP67 | 防规定压力和时间条件下短时间浸水造成有害影响 | 证明相应浸水防护，不自动证明IP65或IP66 |

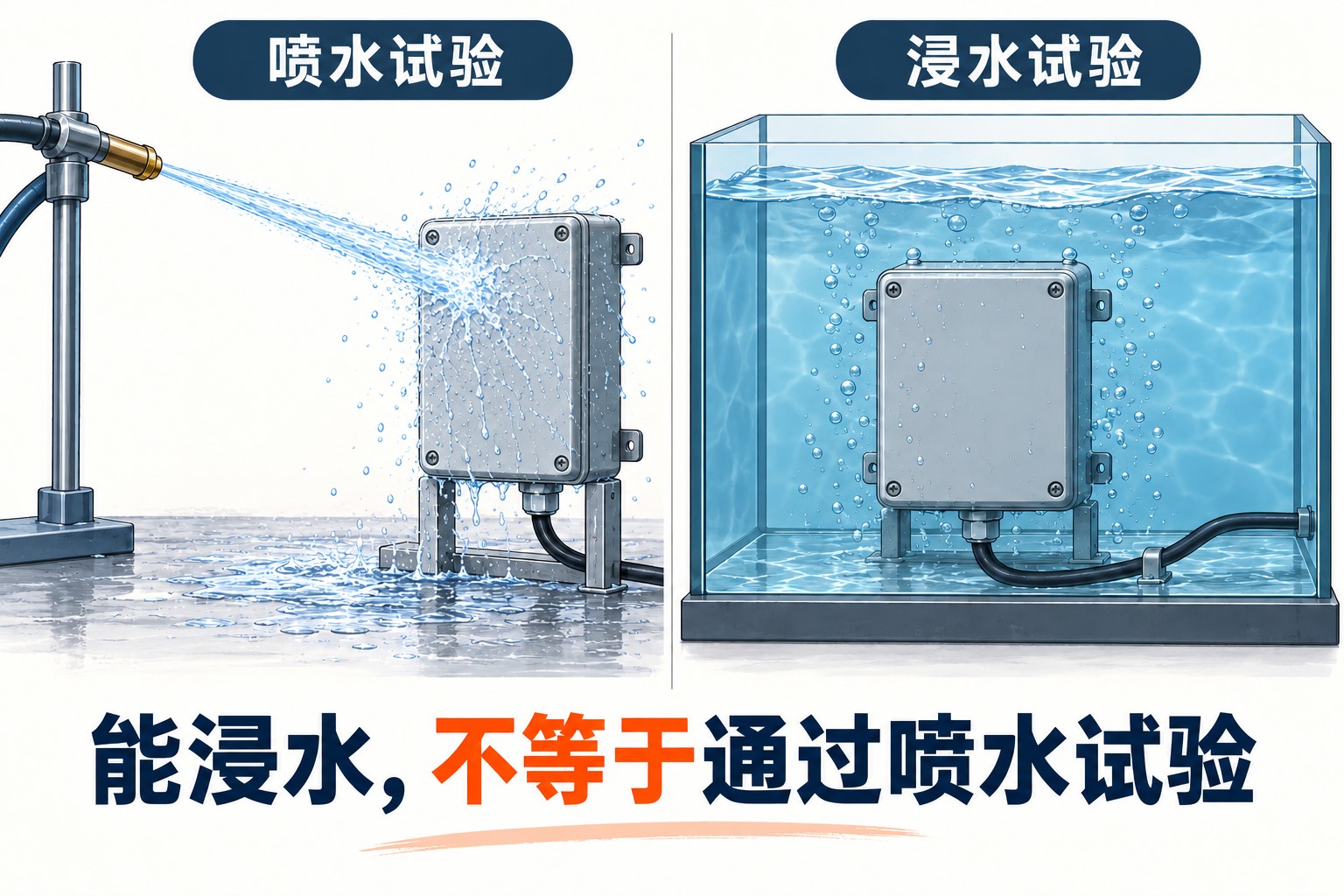

IP67不自动包含IP65或IP66。喷水时，水束直接作用于外壳表面、接缝和接口；浸水时，外壳处在水中并持续承受与深度有关的水压。水作用的位置、方式和持续条件不同，通过一种试验不能推定另一种试验也通过。Phoenix Contact在IP等级说明中，将喷水、浸水等要求分别解释，这也是产品会同时标示多个IP等级的原因。
因此，“IP65/IP67”表示产品同时标示喷水和短时间浸水两类防护。只标IP67时，可以确认的是它所声明的浸水等级；至于是否也满足喷水要求，应看有没有另外标示及相应资料。这里不需要判定哪个数字“更好”，而是先把标识实际表达的能力读完整。
IP67的“1米、30分钟”怎样理解？
IP67中的7对应外壳按制造商规定的使用位置完全浸入水中，试验持续30分钟。常见的“1米水深”说法省略了外壳尺寸和测量位置，准确的试验布置分为两种：
- 外壳高度小于850毫米：外壳最低点位于水面以下1000毫米。
- 外壳高度大于或等于850毫米：外壳最高点位于水面以下150毫米。
GlacialTech公开的IEC 60529防护等级试验报告第3页列出了这两种布置及30分钟的试验时间。它们说明的不是所有产品都要把顶部放在水下1米，而是按外壳高度确定相应的浸入位置。
例如，仅为理解尺寸关系，假设一个小外壳按使用位置放置后高200毫米，那么它的最低点在水下1000毫米时，最高点就在水下800毫米。这个演算解释的是试验几何位置，不是给某个实际产品规定可工作的水深。
“通过IPX7”也不等于“可以一直在水下通电运行”。试验要求关注规定条件下进水是否产生有害影响，设备能否在水下测量、传输或长期工作，还涉及制造商声明的用途与运行条件。IP68对应持续浸水条件下的防护，其条件应比IPX7更严酷，并按相关产品标准或制造商与用户的约定确定；不能把8解释成任意水深和任意时长。
为什么设备装好以后仍可能进水？

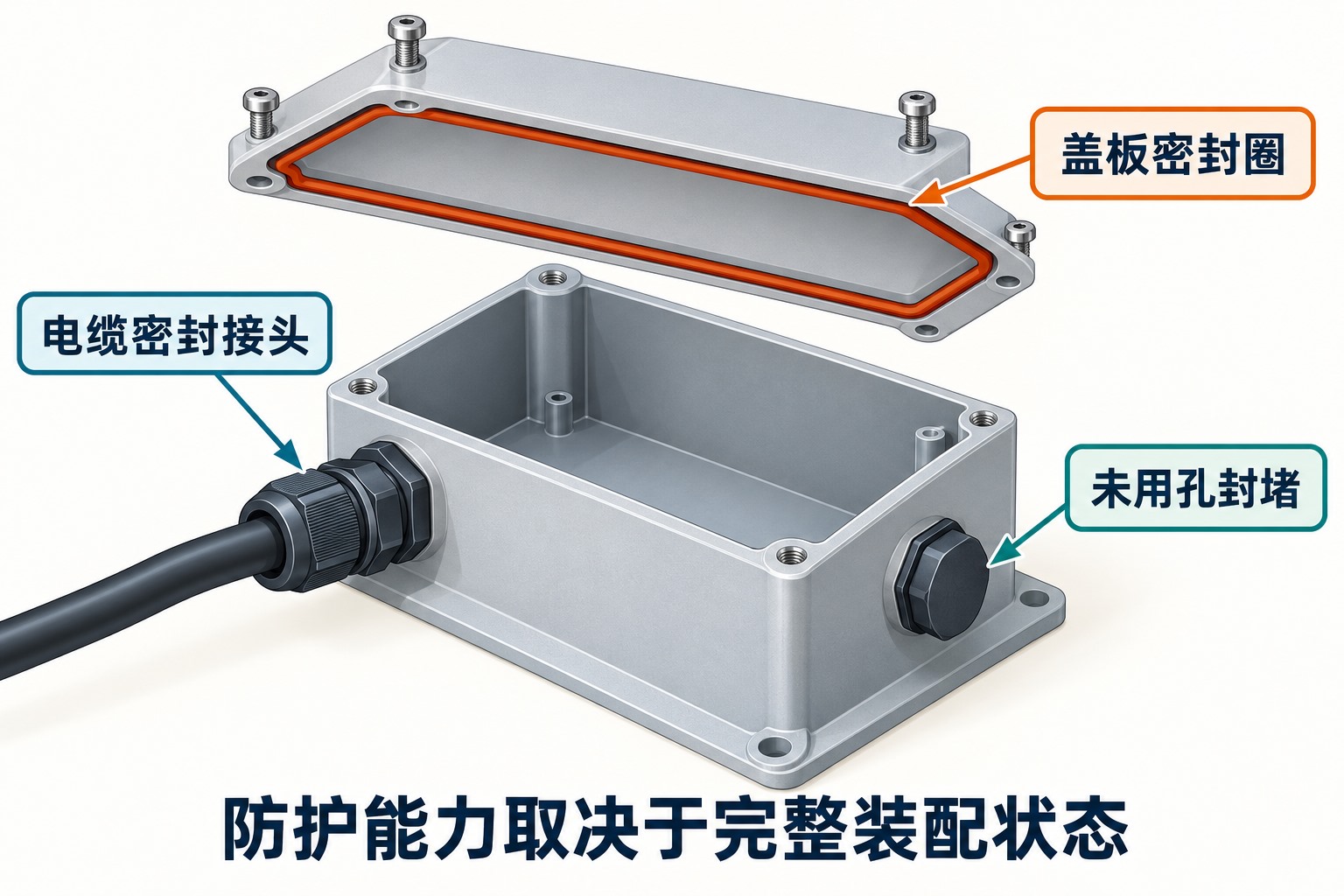

IP等级对应特定外壳、装配状态和试验条件。现场安装会改变接缝、开孔和接口，水不一定从壳体材料本身穿过，也可能沿着某个没有形成有效密封的连接处进入。理解这条进入路径，比单独看盖板或接头上的数字更有用。
- 盖板与壳体之间：密封圈需要在接合面上连续贴合并受到规定的压紧。夹入杂物、密封圈错位、螺钉未按要求紧固，都可能使局部留下通路。
- 电缆入口：密封接头既要与壳体连接处密封，也要围绕电缆外护套形成密封。电缆外径超出接头适用范围，或接头装配不完整，都会改变原来的防护条件。
- 未用开孔：开孔是否用相应封堵件密封，会直接改变外壳的封闭状态。仅有壳体原来的IP标识，不能证明新增开孔后的组件仍达到同一等级。
连接器还可能规定只有插合后才达到相应等级。例如，Phoenix Contact一款圆形连接器的官方技术数据把IP67限定在插合状态。这说明“接口已连接”和“接口敞开”可能是不同的防护状态，不能把插合时的等级套到未连接时。
同一设备的不同部位也可能有不同等级。Beckhoff一款面板电脑的使用说明明确写出：选配不锈钢前面板时，正面为IP65，背面仍为IP20。因此，“前面板IP65”只说明指定部位的防护，不能省略“前面板”后转述为整机IP65。
外壳、接头和连接器都各自标有IP等级，也不等于它们组合后的设备自动获得同一等级。整体结果还取决于相互连接处、安装方式与封闭状态。拆装、更换电缆或加装接口后，需要按对应装配要求恢复密封；原试验结果不能证明任何改装状态。
IP等级不能说明哪些环境能力？
IP65、IP67并不同时给出耐油、耐清洗剂、耐盐雾、抗紫外线或抗机械撞击的能力。水的进入防护与材料在化学介质中的耐受性是不同问题：即使接缝起初能够挡水，介质对密封材料的影响、户外老化或碰撞造成的变形，仍需要相应资料来判断。西门子的自动化电器防护等级说明也将油和化学物质、极端温度、紫外线、盐雾列为应另外考虑的外部影响。
IP代码中的接近危险部件防护，也不能替代整台设备的机械安全要求。设备是否需要联锁、怎样停止危险运动、维护时如何隔离能量，属于各自的安全问题。IP等级回答的是外壳在所声明条件下能够提供什么防护，设备的用途、运行状态和安装环境仍需与这一声明对应。
参考资料
- 国际电工委员会：IEC 60529:1989+AMD1:1999+AMD2:2013，Degrees of protection provided by enclosures (IP Code)，合并版2.2，官方目录与适用范围。
- 全国标准信息公共服务平台：GB/T 4208—2017《外壳防护等级（IP代码）》标准信息、采标关系及2025年复审结果；该标准《第1号修改单》自2025年1月1日起实施。
- Hammond Manufacturing：Technical Information，外壳防护等级定义及第一位特征数字对应的两类要求。
- HISAKA WORKS：What is “IP Code”?，两位特征数字与X的说明。
- Phoenix Contact：IP (Ingress Protection) ratings explained，2015年6月22日；HC-26P1N1280DUX连接器官方技术数据。
- Beckhoff：CP6706-0001-0050/0060使用说明，Intended use，正面与背面的防护等级。
- GlacialTech公开试验报告：报告号15102001，2015年10月21日，第3页IPX7试验布置与时间要求。
- 西门子：自动化技术类电器设备的防护等级是什么？防护等级及需另外考虑的环境影响。
