CAD、CAE、CAM分别是计算机辅助设计（Computer-Aided Design）、计算机辅助工程（Computer-Aided Engineering）和计算机辅助制造（Computer-Aided Manufacturing）。CAD定义产品的形状与设计要求，CAE分析产品在设定条件下的性能，CAM规划怎样制造，并为相应设备生成加工指令。

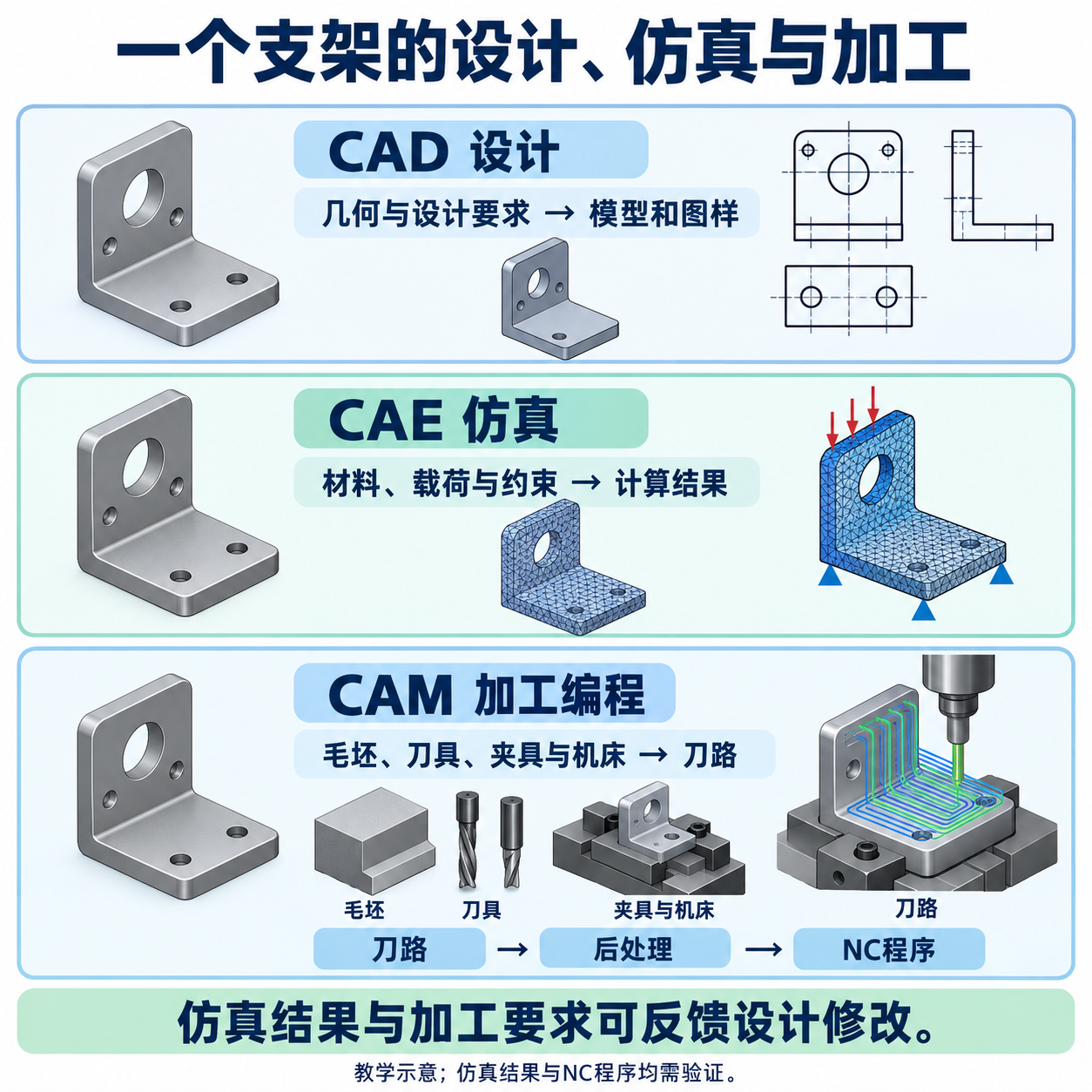

三者可以是不同软件，也可以集成在同一平台中。区别主要在于解决的问题和需要补充的工程信息：一个画好的支架模型，还没有自动包含真实的受力条件、加工装夹方法和机床指令。下面用一个带安装孔与承载面的机加工支架，说明这几类工作如何衔接。
CAD、CAE、CAM的核心区别与输入输出
| 类别与核心问题 | 主要输入及处理 | 典型输出 |
|---|---|---|
| CAD：产品应设计成什么样？ | 把功能要求、安装空间和接口尺寸转化为几何、尺寸及设计关系 | 二维图样、三维零件与装配模型，以及相应设计信息 |
| CAE：在指定工况下表现怎样？ | 结合几何、材料、载荷和约束建立分析模型，按适用物理模型求解 | 位移、应力、温度等计算结果及对设计的评价 |
| CAM：用现有工艺和设备怎样做出来？ | 结合零件、毛坯、刀具、夹具和机床安排加工过程 | 刀路、工序与装夹信息，以及经后处理生成的数控程序 |
CAD并不只指三维建模，二维设计与工程图表达也是其工作内容。CAE也不只等于应力分析，还包含热、流体、振动等分析任务；有限元分析只是其中常见的一类方法。CAM覆盖多种制造工艺，下文重点讲数控切削加工，不把这一例子视为全部CAM功能。
软件集成可以减少重复传递数据，但不会取消这些工作之间的分工。达索系统的CAE概述把工程仿真用于多种物理问题；PTC的CAM说明则强调由设计几何建立制造刀路和编程指令。两者都使用模型，处理的对象与输出却不同。
CAD如何建立支架的设计定义？
假设支架要把一个部件固定在设备上，设计人员首先要明确安装位置、孔位接口、允许占用的空间和使用要求。随后在CAD中建立外形、壁厚、孔、槽和圆角，并检查与相邻零件是否干涉。这里得到的不只是外观，而是具有尺寸和结构关系的零件定义。
例如，两个安装孔需要保持一定的中心距，承载面需要与安装面保持规定关系。参数与几何约束可以表达这些设计意图，使相关尺寸在修改时按设定关系变化。模型之外，尺寸公差、形位要求、材料和表面要求，还需通过工程图或适用的模型标注方式明确，不能仅靠“看起来一样”的三维形状传递。
CAD输出能说明要制造什么，但不会仅凭几何自动回答支架受力后是否变形过大。它也没有替工艺人员决定应从多大的毛坯开始、先夹哪一面、用什么刀具加工。后续分析与制造准备都要在这份设计定义上增加自己的信息。
CAE如何判断支架的受力表现？
材料、载荷和约束共同定义分析问题
进行结构分析时，工程师需要把支架设计转为适合计算的模型。材料数据用于描述刚度、变形或失效相关行为，具体使用哪些参数取决于分析类型；载荷需要说明力或压力作用在哪里、方向怎样，以及是否随时间变化；约束则描述支架如何被周边结构限制运动。
例如，实际支架通过螺栓安装在设备上，如果把整个底面直接设为完全固定，就对连接方式作了简化。这个简化是否适合当前分析，要看它对关注结果的影响，不能因为计算能够完成就认为支承条件正确。Ansys的结构边界条件指南说明，约束与载荷表达结构同环境的相互作用，需要尽量贴近实际问题。
网格把连续结构转为可求解的计算模型
采用有限元分析时，会把几何划分成相互连接的单元，也就是网格。求解器依据单元、材料和边界条件计算响应，再形成位移、应力等结果。安装孔附近、圆角和受力变化明显处，通常需要结合分析目标设置更合适的局部网格；并非把所有地方划得同样细，就一定得到可信答案。
分析人员还要检查网格质量，并通过适当细化观察关键结果是否趋于稳定。Ansys的网格收敛说明也区分了数值精度与材料、环境条件的准确性。若结果对网格变化很敏感，应继续查明离散精度或模型处理的问题。即使网格影响已经很小，也只能说明这一层数值误差得到控制，不能纠正错误的材料、载荷或安装假设。
计算结果需要与设计要求和实物证据对应
对这个支架，关注点可能是承载面位移会不会影响部件位置，局部应力是否满足所采用的材料与设计判据，以及连接位置是否需要调整。应力云图中的颜色代表所设置色标下的结果分布，红色本身不是统一的“不合格”标志，也不能用一张云图代替结论和条件说明。
结果校核可以结合受力与变形方向检查、适用的简化计算以及试验或已有验证数据。Ansys的实物测试验证说明指出，错误的材料属性就可能使仿真预测与试验不一致。因此，CAE是在明确假设下支持判断，不自动等于实物已经通过验证。
如果分析表明承载面变形影响功能，设计人员可以回到CAD调整截面、连接位置或加强结构，再更新分析。每次设计修改是否需要重算哪些工况，应由受影响的功能和分析条件决定，而不是只替换报告中的模型图片。
CAM如何把支架模型变成加工程序？
先确定毛坯、装夹与加工坐标
CAM中的支架模型表示目标零件，毛坯则表示开始加工时拥有的材料。工艺人员需要确定毛坯尺寸与余量、零件怎样被夹持、哪些表面先加工，以及加工坐标的原点和方向。夹具的位置也要纳入考虑，因为工具能接近某个表面，不等于刀柄、主轴或其他部件都能避开夹具。
Autodesk的制造设置文档分别要求选择模型、定义工件坐标与毛坯等信息。对本例支架，一次装夹可能无法加工全部表面，翻面或换装夹后还要重新定义相应工序与定位关系。这些内容不是零件外形本身能够唯一确定的。
刀具与加工策略共同生成刀路
在设置基础上，工艺人员安排粗加工、精加工、钻孔等操作，并选择刀具、切削参数、进退刀方式与加工范围。CAM据此计算刀具如何相对零件运动，形成刀路。同一个支架模型，可以因为刀具直径、机床轴数、夹具和质量要求不同，采用不同加工方案。
例如，一个很窄的内槽可能只能使用较细、伸出较长的刀具，影响加工刚性和效率；若设计允许适当放宽槽宽或调整圆角，制造条件可能改善。这时CAM提供的加工可行性信息会反馈给设计，而不是要求车间无条件执行既有模型。
后处理把刀路转换为具体机床的指令
刀路还不是所有机床都能直接执行的通用程序。后处理器根据目标机床与数控系统的要求，把加工运动及辅助操作转换为相应的数控程序（Numerical Control program，NC程序），通常包含G代码等指令。换刀、坐标、轴运动和辅助功能的表达，需要与实际配置相匹配。Autodesk的后处理说明明确区分了刀路数据与机床专用代码。
因此，“三维模型可以直接加工”省略了工艺设置、刀路计算、后处理和验证。加工前需要检查材料去除、过切或残留、干涉及行程等相关问题，并核对实际装夹、刀具和坐标是否与准备数据一致。软件内的刀路仿真与生成后NC程序的验证对象也可能不同；不能只看到刀路动画正常，就默认所有输出指令和现场设置都正确。具体检查范围由所用仿真能力、程序及机床配置决定。
设计变更后，仿真与加工数据如何更新？
CAD、CAE、CAM经常被画成一条顺序链，但实际研发并非只运行一遍。CAE可能要求增加支架刚度，CAM可能提出刀具无法到达或装夹不稳定，试制和检测也可能发现制造变形、尺寸或表面问题。这些反馈会影响设计，更新后的几何又可能改变分析载荷位置、网格或加工刀路。
一体化软件可以利用数据关联帮助更新，但“关联更新”不代表工程含义自动保持正确。例如，修改孔位后，原来的连接约束是否仍施加在正确位置，钻孔操作是否引用了正确特征，仍要检查。跨软件交换几何时，也应确认单位、坐标、几何完整性及需要传递的设计信息；文件能够打开，不等于全部设计关系都被保留。
可靠的衔接应能追到同一设计版本：分析结果对应哪版支架和哪些工况，CAM采用哪版模型与装夹方案，输出程序匹配哪台机床和后处理配置。否则，各份文件可能单独看都成立，却不是同一件产品的可执行数据。
CAM与CNC、PLM分别是什么关系？
CNC是计算机数控（Computer Numerical Control），侧重机床对程序的解释与运动控制。CAM主要承担加工准备和编程，CNC系统则在机床端结合设置执行相应控制。它们不是同一个概念；有些简单程序可以直接在机床端编写，但复杂几何的加工通常需要更充分的离线工艺与刀路准备。
PLM是产品生命周期管理（Product Lifecycle Management），管理产品定义、版本、配置与变更等关系。它可以帮助确认哪一版模型和技术要求有效、修改影响哪些下游数据，并不替代CAD建模、CAE求解或CAM生成刀路。与ERP、MES等系统的管理职责关系，可参见制造企业信息系统的分工与协同。
理解三类软件时，可以分别查看它定义了什么产品、在什么条件下分析了性能、为哪种制造配置准备了哪些指令。把几何、分析依据、制造条件和有效版本连起来，才能把数字模型转化为可检查、可制造的工程成果。
