I. Применение
   Эта машина широко используется для производства продукции, на которую необходимо нанести цветное покрытие.
II. Основные технические параметры

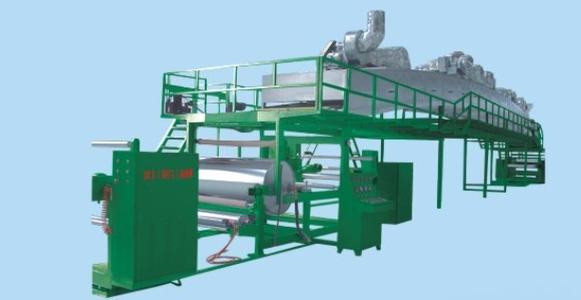

Модель: TB-800
Метод нанесения покрытия: анилоксовое покрытие
Ширина покрытия: 800 мм
Ширина и диаметр направляющего колеса: Ф80мм×850мм
Форма размотки: двойная станция
Диаметр размотки: Ø600 мм
Диаметр захвата: Ø620 мм
Длина печи: 18 м
Метод нагрева: нагрев масла теплопроводностью
Температура духовки: 50-140℃
Рабочая скорость: 10-120 м/мин
Механическая скорость: 140 м/мин
Overall dimension:19000×2500×4800mm
Вес машины: около 13000 кг
III. Производительность и характеристики
1. вся машина управляется 4 двигателями с частотным преобразованием, и натяжение всей машины (размотка, покрытие, тяга и намотка) автоматически управляется японской системой Mitsubishi PLC, и контролируется и отображается на сенсорном экране с человеко-машинным интерфейсом для повышения надежности натяжения всей машины.
2、Рама размотки является независимой и использует магнитный порошок для автоматического контроля натяжения.
3、 Метод нанесения анилоксового покрытия, ось скребка покрытия принимает сверхмощное двухосевое механическое независимое плавание, метод регулировки скребка ручной с пневматическим типом, угол может быть отрегулирован произвольно, количество покрытия зависит от линии сетки анилоксового вала, различное количество покрытия может быть изменено на различную линию сетки анилоксового вала.
4、 Печь 18м разделена на 7 секций независимого контроля температуры, нагрев с использованием теплопроводящего масла циркуляции отопления, горячий воздух в систему сушки, регулируемая внутренняя циркуляция всасывающего и вытяжного устройства, в и из сильного ветра, сушить тщательно.
5、Направляющее колесо в печи принимает активную и принимающую синхронизацию, передача принимает синхронный тип ременной передачи шкива, чтобы избежать растяжения и деформации материала, цилиндрический открытый верхний тип печи и изнашивающаяся пленка операционной платформы, так что операционные работники могут работать легко.
6. покрывающий вал - тяговый стальной вал синхронизация среднего натяжения с использованием плавающего поворотного рычага типа с автоматическим управлением PLC
7、Автоматический счетчик и устройство контроля скорости
8． Для коррекции отклонения используется воздушно-чувствительный выравниватель краев EPC, обеспечивающий аккуратность намотки материала.
9. пневматический расширительный вал со шпонкой используется для легкой загрузки и выгрузки материала.
10. высокоточное тяговое устройство для повышения давления, охлаждение стального ролика принимает тип циркуляции воды, через охлаждающий ролик, чтобы сделать пленку более плоской, более прямой скребок, больше для достижения эффекта охлаждения.
IV. Замечания
A. Изготовление машины на заказ в соответствии с различными требованиями клиентов (ограниченный диапазон ширины 300-2000 мм)
B. Формы сбора и размещения стеллажей следующие: ручной подъем типа одиночной станции, гидравлический подъем типа одиночной станции, электрический поворот типа двойной станции, электрический подъем типа молнии типа двойной станции, электрический поворот типа колеса двойной станции и т.д. на выбор клиентов.
B. Методы нагрева печи: электрический нагрев, нагрев теплопроводящей печи, нагрев паром и т.д. на выбор клиентов.
C. Методы нанесения покрытия: покрытие анилоксовым валиком, покрытие двойным валиком, покрытие тремя валиками, покрытие пятью валиками, покрытие запятой скребком, покрытие воздушным ножом и т.д. на выбор клиентов.
Д. Рабочая скорость пропорциональна материалу покрытия, толщине покрытия, длине печи, температуре сушки и т.д.
V. Технологический процесс
Нанесение субстрата на рулон - устройство нанесения покрытия - устройство сушки - устройство транспортировки - намотчик
